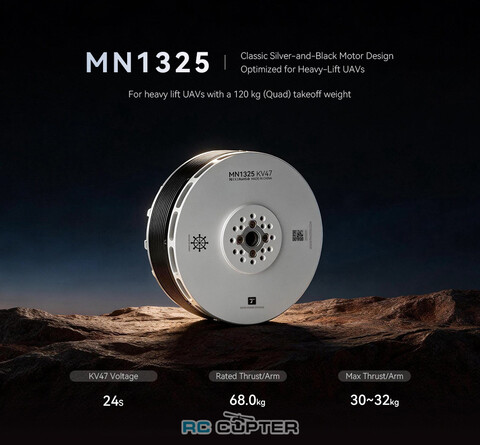

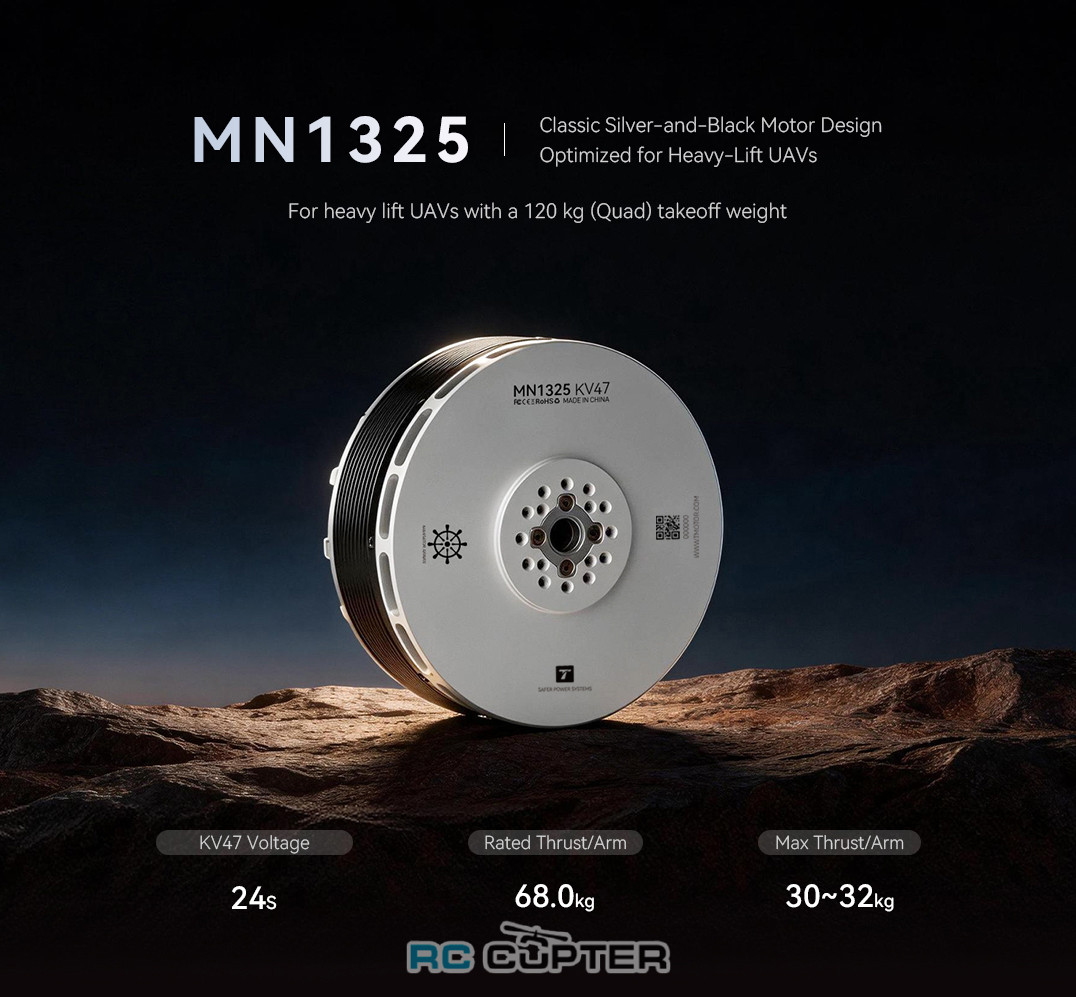

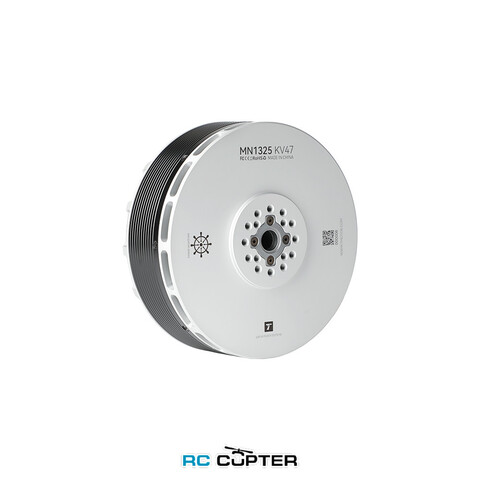

T-Motor MN1325 KV47 (47", 24S, 68 кг)

Артикул: 43203

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

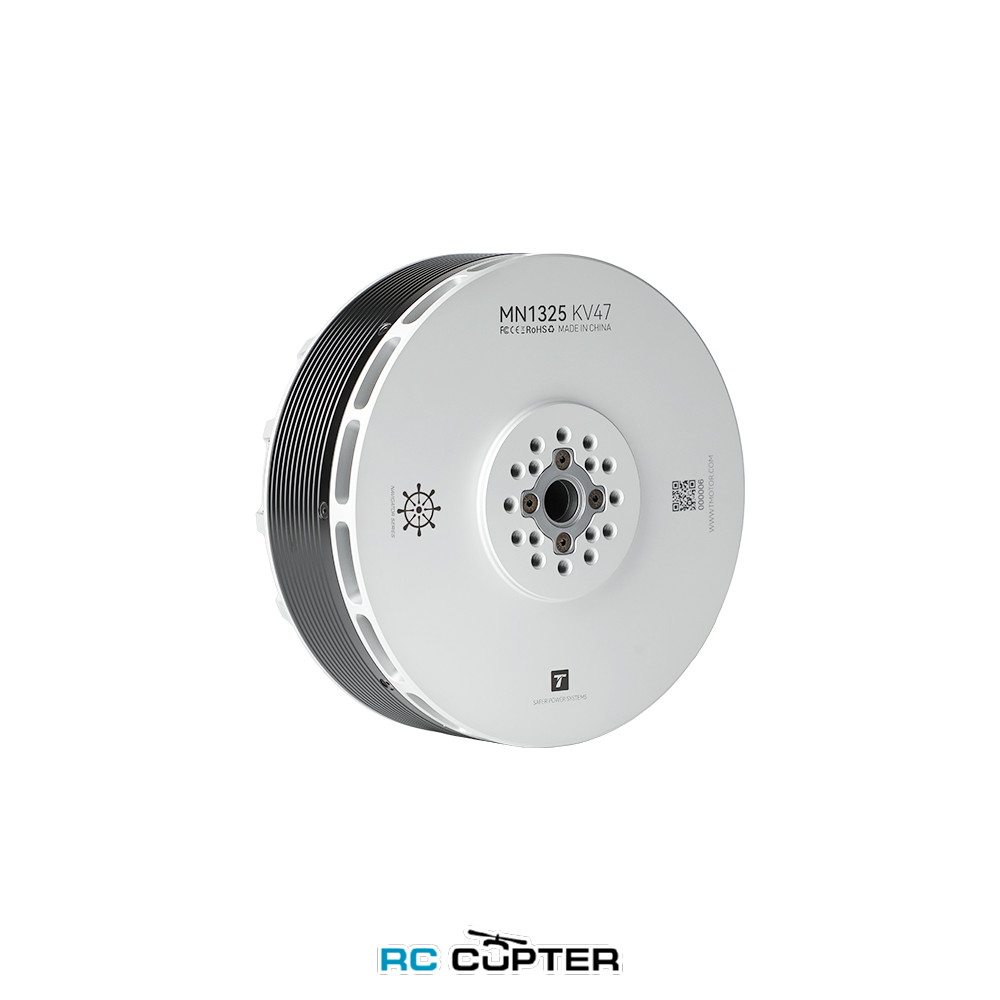

Двигатель бесколлекторный T-Motor MN1325 KV47 (47", 24S, 68 кг) - улучшенная серия моторов T-Motor MN11-13 с повышенными показателями тяги уже доступна. Пользователи T-Motor наверняка знакомы с линейкой MN, которая широко применяется в логистических, мониторинговых и клининговых дронах. Благодаря увеличенной тяге, серия MN11-13 разработана специально для более сложных задач, требующих высокой грузоподъемности.

Рекомендованная батарея 24S
Максимальная тяга на луч 68 кг
Расчётная тяга на луч 30–32 кг
Взлетный вес:
- 120 кг квадрокоптер
- 190 кг соосный квадрокоптер
Подходит для 4/6/8-роторных и соосных БПЛА.
Основные сферы применения: доставка, помощь в пожаротушение и экстренная доставка грузов, обработка сельхозугодий и лесных массивов, опрыскивание больших площадей.

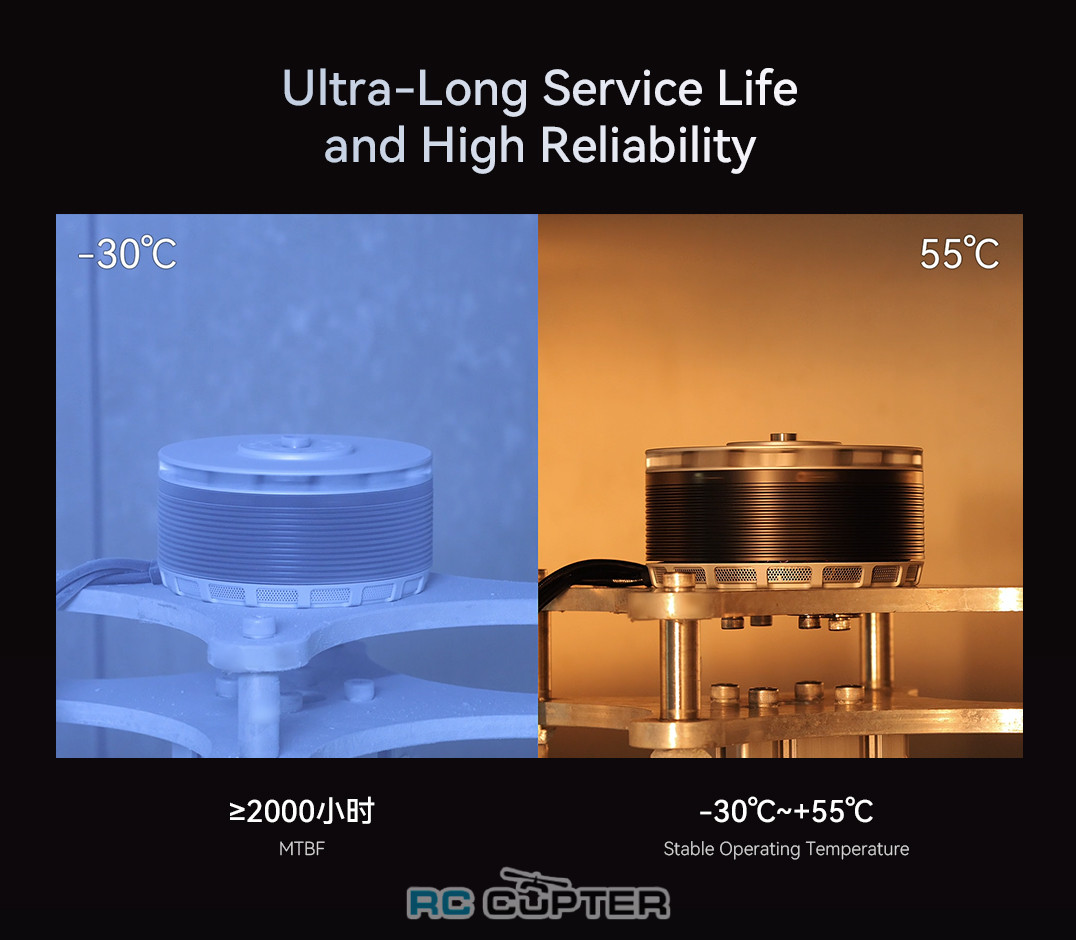

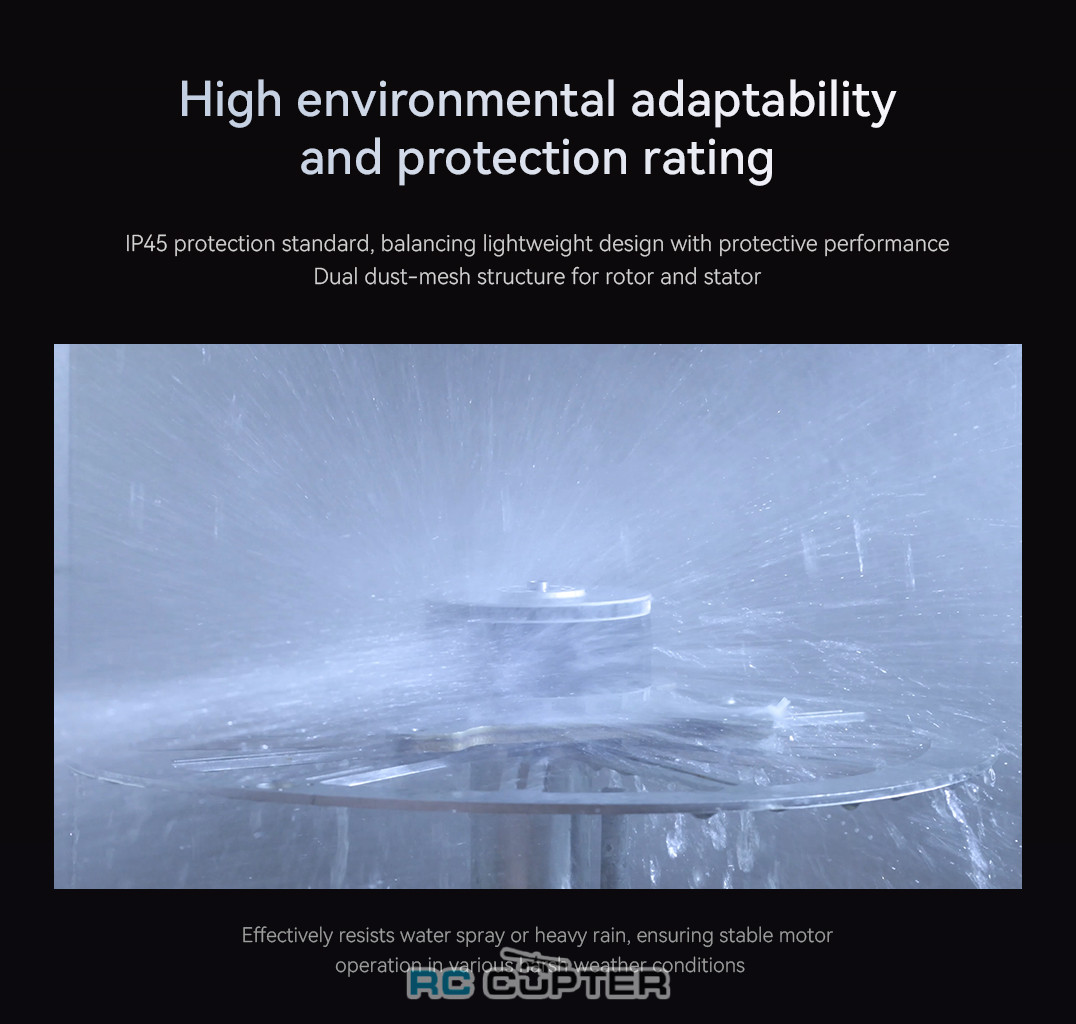

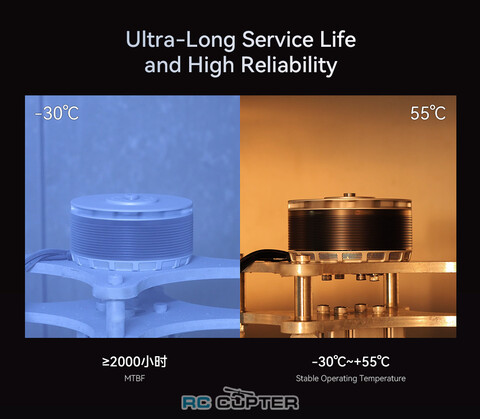

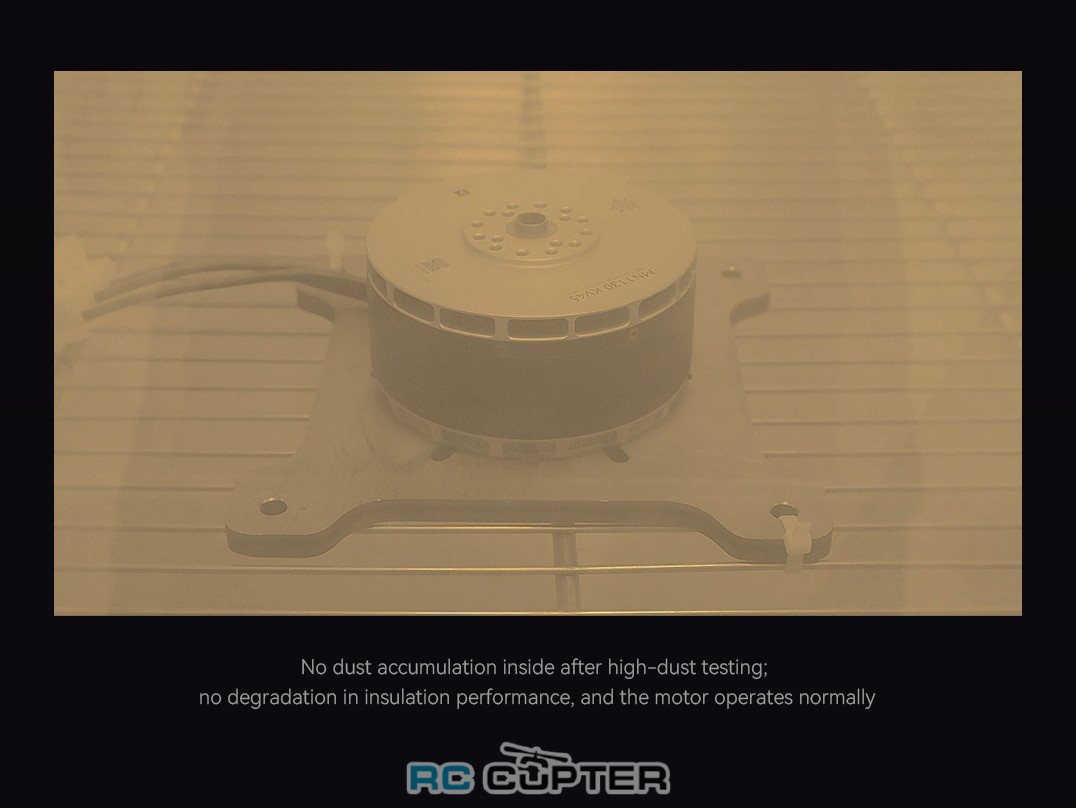

Увеличенный срок эксплуатации и отказоустойчивость. Средняя наработка на отказ (MTBF): ≥ 2000 часов. Стабильная рабочая температура: от -30°C до 55°C. Двойной пылезащитный фильтр ротора и статора. Стандарт защиты IP45. Оптимальное сочетание веса и надежности конструкции. Надежная защита от брызг и проливного дождя гарантирует стабильную работу в сложных метеоусловиях. Тесты подтверждают отсутствие пыли внутри корпуса: мотор сохраняет показатели изоляции и полную работоспособность даже в сильно запыленной среде.

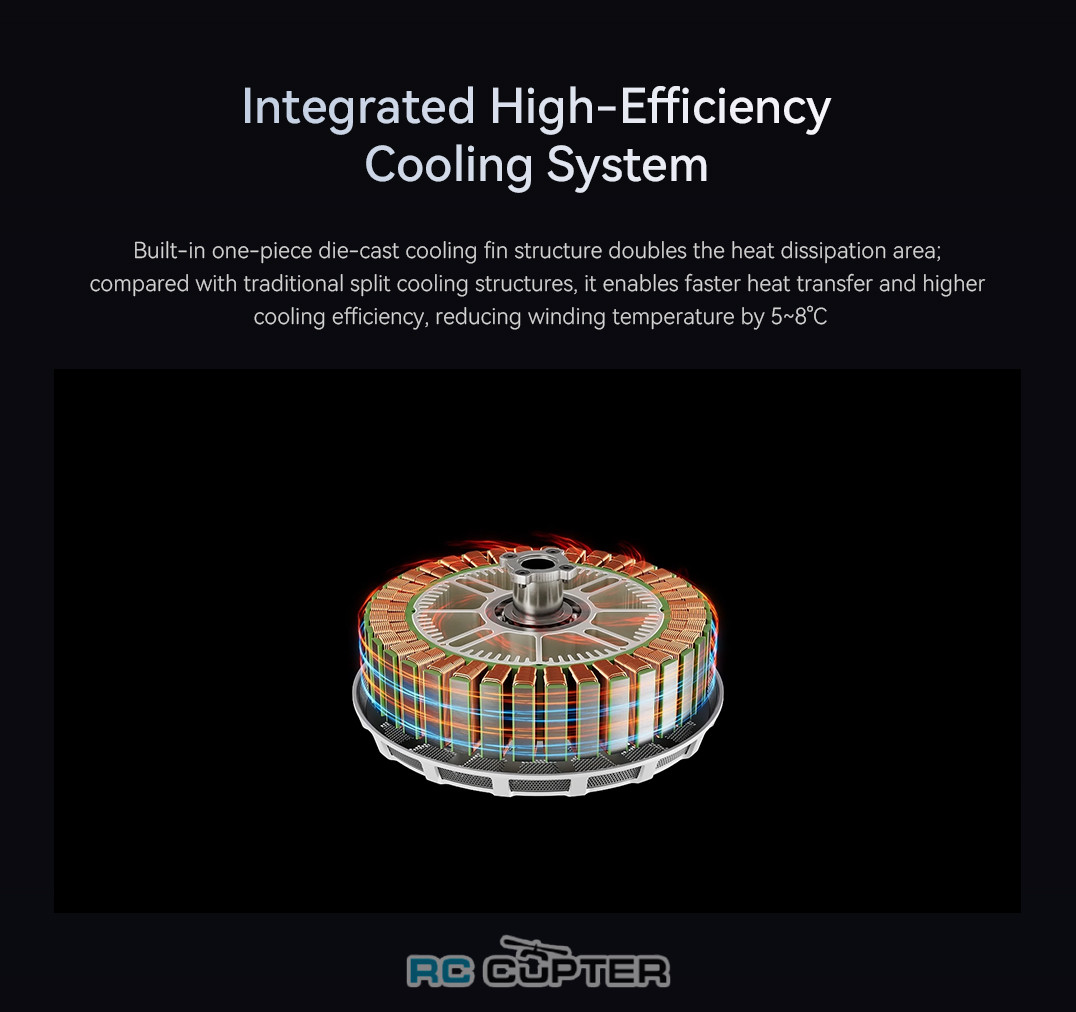

Встроенная система активного охлаждения. Монолитный литой радиатор удваивает площадь теплоотвода. В отличие от стандартных составных конструкций, такая архитектура ускоряет отвод тепла, что позволяет снизить рабочую температуру обмоток на 5–8°C и повысить общую надежность.

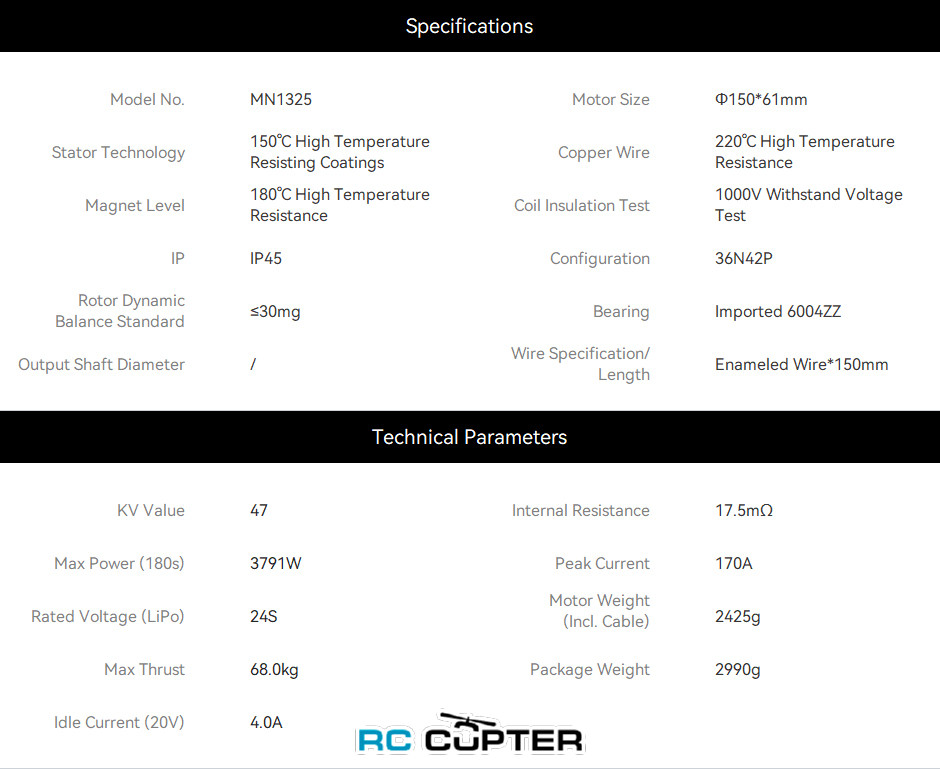

Характеристики:

Model No.	MN1325	Motor Size	Φ150*61mm
Stator Technology	150℃ High Temperature-Resisting Coatings	Copper Wire	220℃ High Temperature Resistance
Magnet Level	180℃ High Temperature Resistance	Coil Insulation Test	1000V Withstand Voltage Test
IP	IP45	Configuration	36N42P
Rotor Dynamic Balance Standard	≤30mg	Bearing	Imported 6004ZZ
Output Shaft Diameter	/	Wire Specification/ Length	Enameled Wire*150mm

KV Value	47	Idle Current (20V)	4.0A
Max Power (180s)	3400W	Internal Resistance	17.5mΩ
Rated Voltage (Lipo)	24S	Peak Current	170A
Max Thrust	68kg	Motor Weight (Incl. Cable)	2425g
Package Weight	2990g

Таблица испытаний:

Type	Propeller	Voltage (V)	Throttle	Current (A)	RPM	Thrust (gf)	Power (W)	Efficiency (g/W)	Torque (N·m)	Operating Temperature (℃)
MN1325 KV47	NS47x18	91.94	40%	15.46	1480	13813	1421	9.72	7.51	105℃ (Ambient Temperature: 25)
		91.96	42%	17.94	1557	15355	1650	9.31	8.33
		91.96	44%	20.53	1634	16948	1888	8.98	9.18
		91.99	46%	23.29	1705	18494	2142	8.63	10.03
		91.95	48%	26.36	1781	20200	2424	8.33	10.96
		91.98	50%	29.87	1859	21973	2747	8.00	11.92
		92.00	52%	33.40	1931	23769	3073	7.74	12.90
		91.96	54%	37.26	2005	25588	3426	7.47	13.91
		91.96	56%	41.22	2074	27376	3791	7.22	14.90
		91.93	58%	45.63	2146	29402	4195	7.01	16.01
		91.94	60%	50.61	2220	31508	4654	6.77	17.17
		91.94	62%	55.66	2288	33690	5117	6.58	18.37
		91.91	64%	60.89	2356	35708	5596	6.38	19.49
		91.88	66%	66.23	2420	37881	6085	6.23	20.67
		91.88	68%	72.07	2485	40036	6622	6.05	21.88
		91.94	70%	78.53	2554	42302	7219	5.86	23.13
		91.90	80%	111.70	2850	52622	10265	5.13	29.03
		91.92	90%	142.06	3039	61476	13058	4.71	34.10
		91.86	100%	169.69	3177	68088	15587	4.37	37.93
Notes: Motor temperature is the motor surface temperature aftering running on 80% for 10 min. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation. )

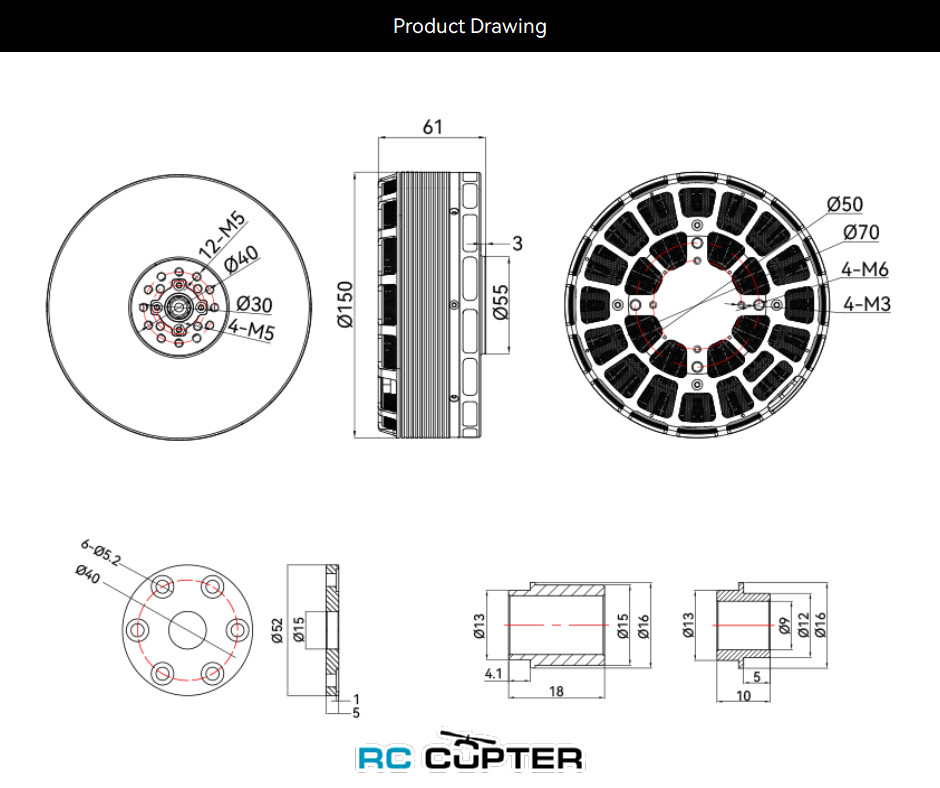

Чертёж:

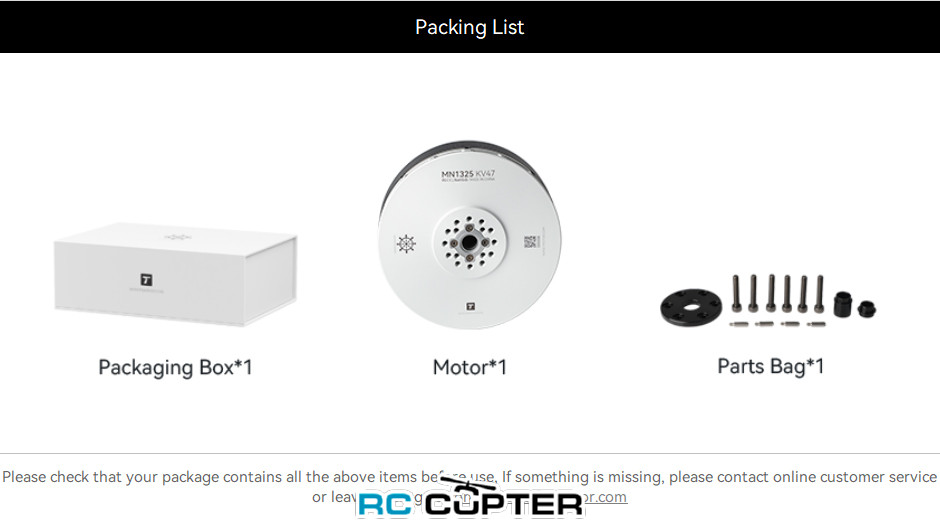

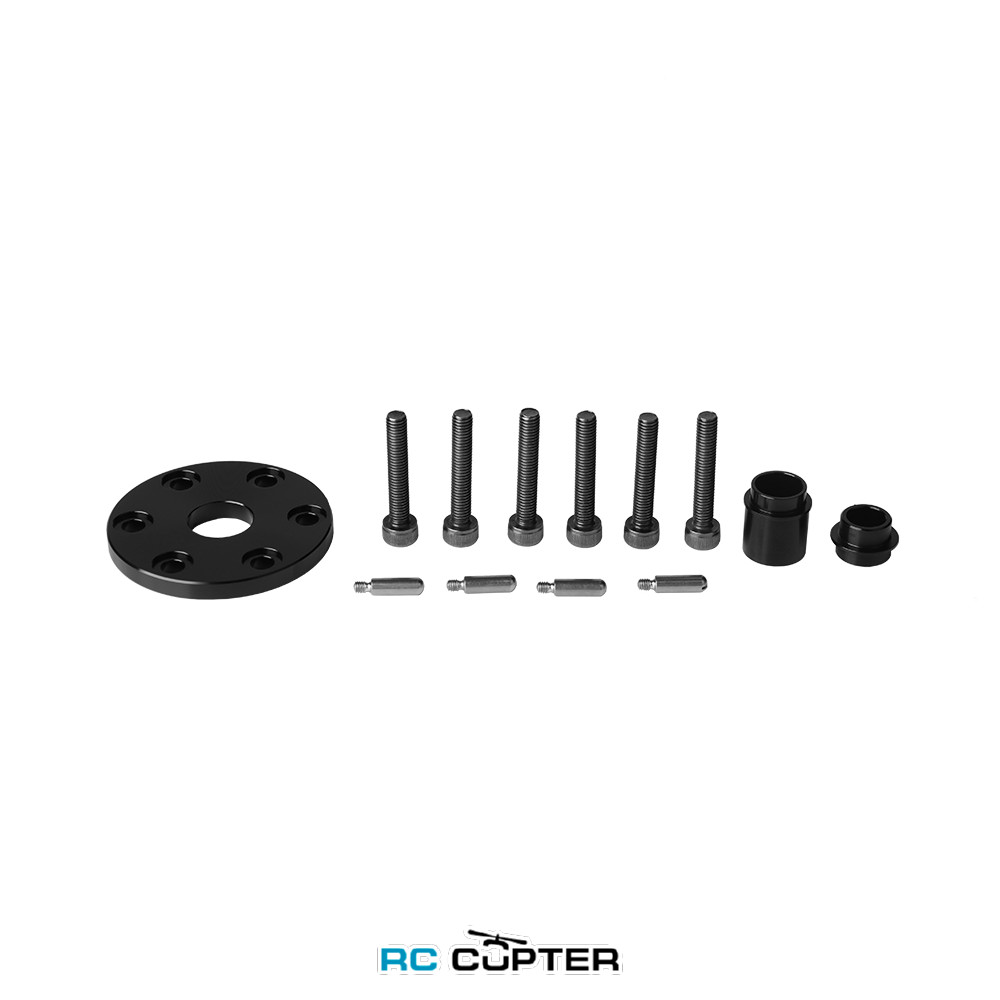

Комплектация:

Мотор T-Motor MN1325 KV47 (47", 24S, 68 кг) - 1шт

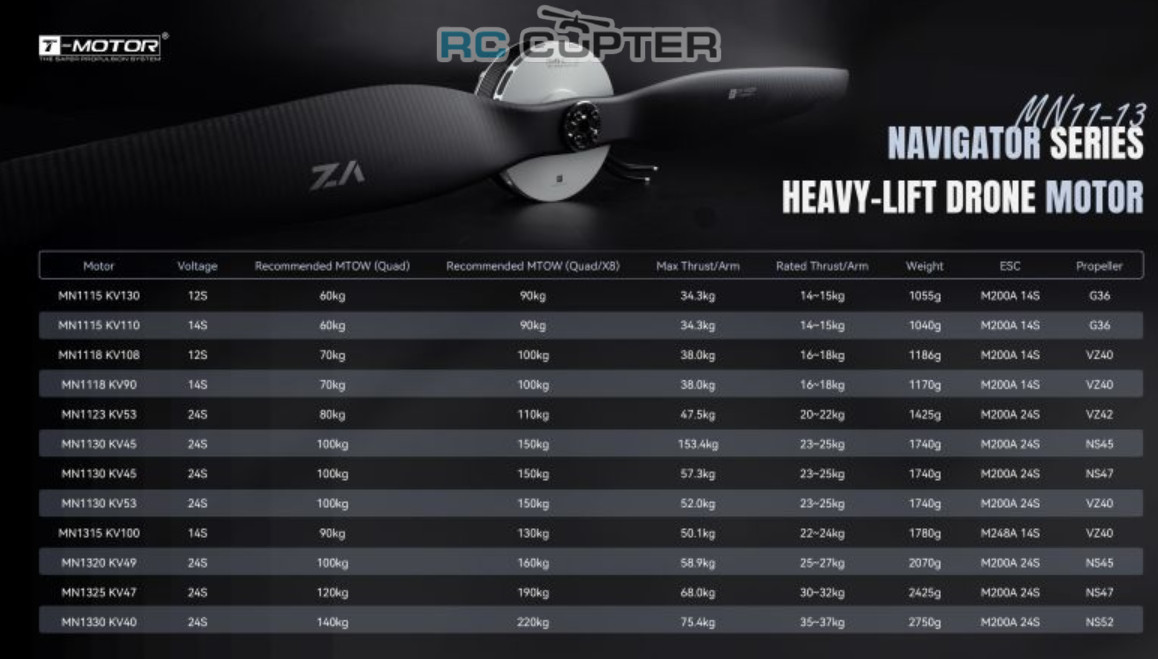

Сравнение моторов серии MN:

Варианты кастомизации

Индивидуальные решения, основанные на ваших задачах и требованиях к производительности. Гибкая настройка для удовлетворения специфических потребностей и создания дополнительной ценности.

Индивидуальное покрытие (Custom Coating)
Нанесение вашего логотипа (Custom Logo)
Датчик температуры (Temperature Sensor)
Индивидуальное значение KV (Custom KV)
Изменение схемы крепежных отверстий (Custom Hole Pattern)
Индивидуальная длина кабеля (Custom Cable Length)
Другие специализированные решения (More Tailored Solutions)

Вес:	2425 г
Диаметр мотора:	150 мм
Длина мотора:	61 мм
KV:	47
Максимальная тяга:	68 кг
Мощность:	3400 Вт
Пиковая мощность:	15500 Вт
Пиковый ток:	170 А
Производитель:	T-Motor
Пропеллер:	47"
Пылевлагозащита:	IP45
Рекомендованная батарея:	24S
Сопротивление:	17.5 мОм
Ток холостого хода:	4.0 А
