T-Motor AT1050 150CC KV90

Артикул: 37276

нет в наличии
под заказ, пишите

Описание
Характеристики
Отзывы (0)

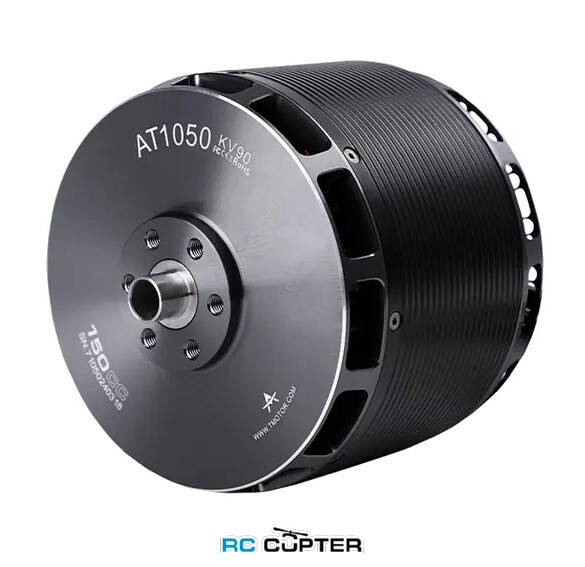

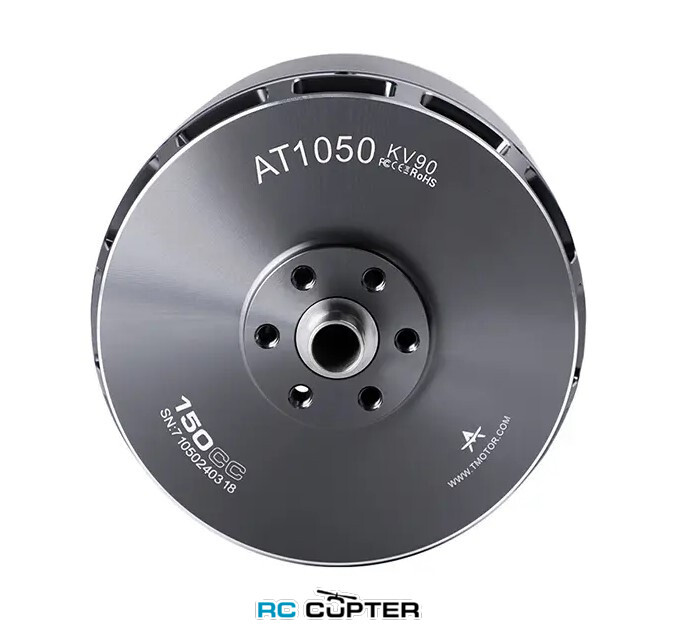

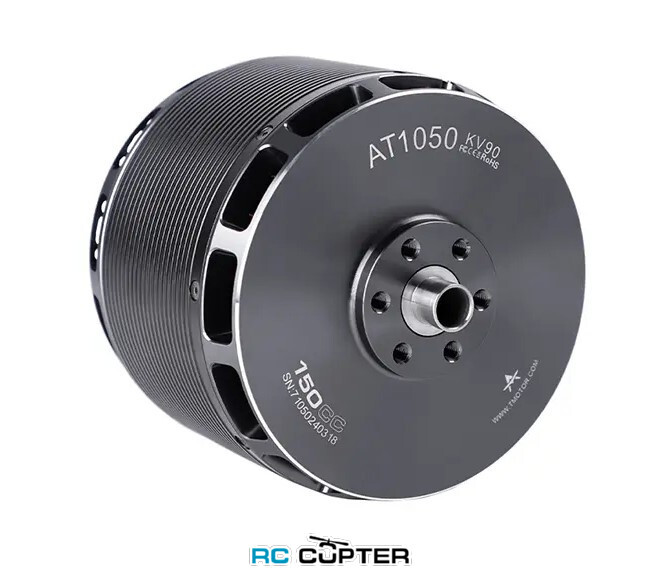

Мотор T-Motor AT1050 150CC KV90 для VTOL UAV, Fixed Wing

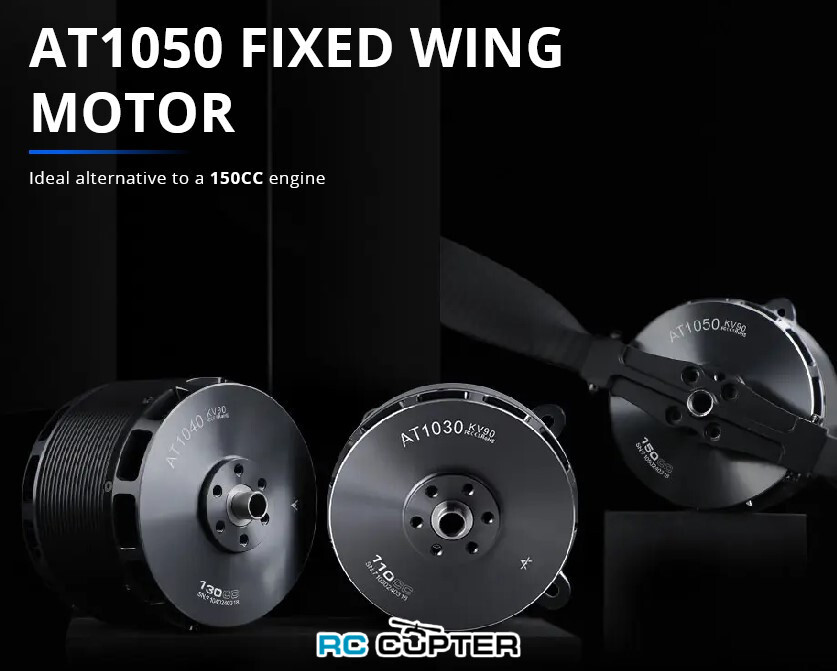

Мотор AT1050 с тягой до 36 кг для тяжелых беспилотников с фиксированным крылом. Двигатель AT1050 для фиксированных крыльев разработан для замены традиционных бензиновых двигателей 150 см³, обеспечивая превосходную электрическую тягу для тяжелых беспилотников. Обладая максимальной непрерывной мощностью 8000 Вт и максимальной тягой до 36 кг, этот двигатель обеспечивает непревзойденную производительность для БПЛА со взлетным весом 65-70 кг.

Ключевые особенности:

Альтернативный двигатель 150CC: Идеально подходит для перехода с газовых на электрические двигатели.
Совместимость с 24S: Работает в паре с Thunder 200A 24S ESC и пропеллерами 30x10" для оптимальной эффективности.

Технические характеристики

Рейтинг KV: 90 | Номинальное напряжение: 24S LiPo
Максимальный ток: 135A | Ток холостого хода (15V): 5.6A
Технология статора: 150°C высокотемпературные покрытия
Диаметр вала: 15 мм (вход) / 12 мм (выход)
Вес: 2600 г (включая кабели) | Размеры: Φ110.6*119.8mm

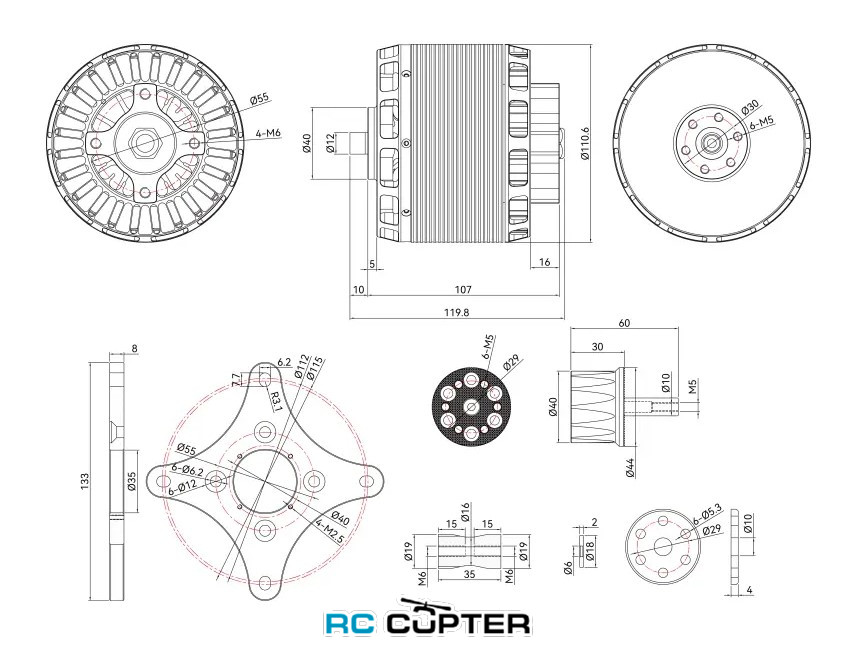

Чертеж

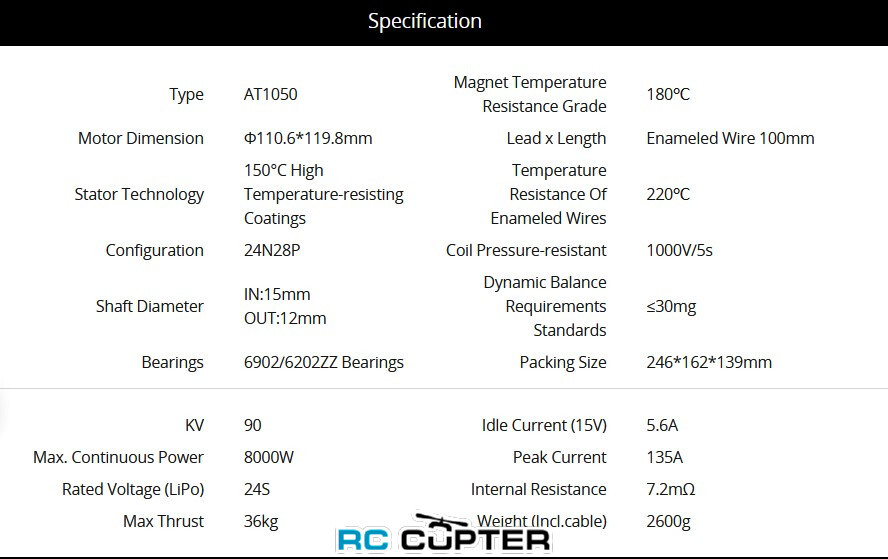

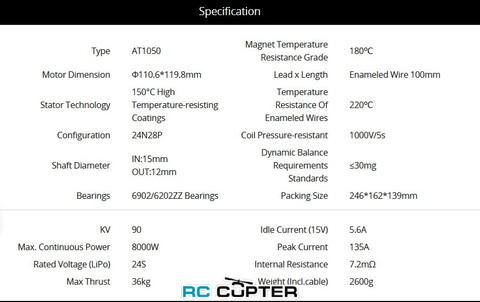

Характеристики

Type	AT1050	Magnet Temperature Resistance Grade	180℃
Motor Dimension	Φ110.6*119.8mm	Lead x Length	Enameled Wire 100mm
Stator Technology	150°C High Temperature-resisting Coatings	Temperature Resistance Of Enameled Wires	220℃
Configuration	24N28P	Coil Pressure-resistant	1000V/5s
Shaft Diameter	IN:15mm OUT:12mm	Dynamic Balance Requirements Standards	≤30mg
Bearings	6902/6202ZZ Bearings	Packing Size	246162139mm

KV	90	Idle Current (15V)	5.6A
Max. Continuous Power	8000W	Peak Current	135A
Rated Voltage (LiPo)	24S	Internal Resistance	7.2mΩ
Max Thrust	36kg	Weight (Incl.cable)	2600g

Тесты

Type	Propeller	Throttle (%)	Voltage (V)	Current (A)	Power (W)	RPM	Torque (N·m)	Thrust (g)	Efficiency (g/W)	Operating Temperature (℃)
AT1050 KV90	29*12	40%	88.26	31.15	2749	4019	4.91	13740	5.00	101 (Ambient Temperature: 28℃)
		45%	88.15	37.89	3340	4312	5.68	15891	4.76
		50%	87.96	50.67	4457	4788	7.09	19742	4.43
		55%	87.79	61.63	5411	5114	8.22	22747	4.20
		60%	87.64	66.08	5791	5246	8.65	23965	4.14
		65%	87.50	72.19	6317	5406	9.26	25626	4.06
		70%	87.37	79.59	6954	5582	10.00	27428	3.94
		75%	87.24	88.25	7698	5771	10.78	29437	3.82
		80%	87.12	96.53	8409	5938	11.55	31189	3.71
		90%	86.87	112.39	9764	6238	12.93	33904	3.47
		100%	86.48	139.77	12087	6611	15.06	36666	3.03
	30*10	40%	88.31	30.17	2665	4033	4.69	13566	5.09	98 (Ambient Temperature: 28℃)
		45%	88.21	36.97	3261	4338	5.42	15772	4.84
		50%	88.02	49.28	4337	4798	6.77	19681	4.54
		55%	87.87	59.77	5251	5117	7.91	22660	4.31
		60%	87.84	64.14	5634	5247	8.33	23911	4.24
		65%	87.82	70.23	6167	5407	8.91	25465	4.13
		70%	87.77	77.66	6816	5588	9.63	27398	4.02
		75%	87.67	85.78	7521	5773	10.38	29314	3.90
		80%	87.62	93.25	8170	5941	11.02	30935	3.79
		90%	87.42	108.63	9496	6249	12.33	33235	3.50
		100%	87.12	134.45	11712	6600	14.37	36129	3.08
	30*12	40%	88.27	31.68	2797	3825	5.17	14293	5.11	HOT (Ambient Temperature: 28℃)
		45%	88.15	38.79	3419	4110	6.03	16566	4.85
		50%	88.04	46.74	4115	4397	6.96	19107	4.64
		55%	87.71	67.80	5947	4977	9.21	24808	4.17
		60%	87.62	73.17	6411	5112	9.74	26176	4.08
		65%	87.50	80.24	7022	5271	10.45	27885	3.97
		70%	87.37	88.34	7718	5444	11.20	29726	3.85
		75%	87.23	97.44	8499	5620	12.01	31725	3.73
		80%	87.08	107.11	9327	5792	12.85	33742	3.62
		90%	86.84	124.58	10819	6076	14.37	35865	3.31
		100%	86.40	152.27	13156	6414	16.59	38696	2.94
Notes: Motor temperature is the bell temperature aftering running at 100% for 3 mins. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation.)

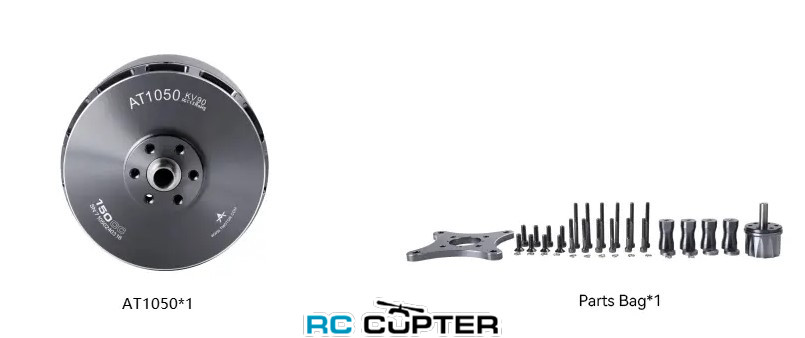

Комплектация

1x T-Motor AT1050 150CC KV90

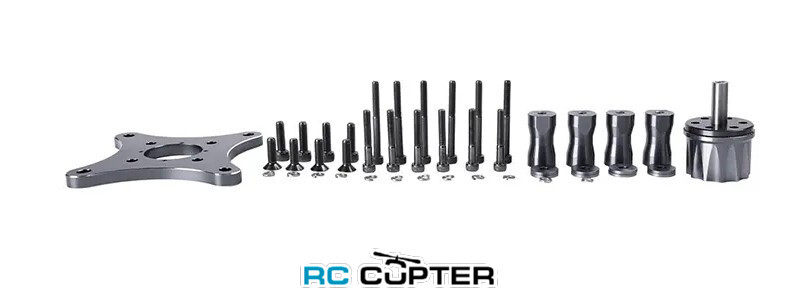

1x комплект креплений

Вес:	2600 г
Диаметр вала:	12 мм
Диаметр мотора:	110.6 мм
Длина мотора:	119.8 мм
KV:	90
Максимальная тяга:	36 кг
Мощность:	8000 Вт
Пиковая мощность:	13000 Вт
Пиковый ток:	135 А
Производитель:	T-Motor
Пропеллер:	29" , 30"
Рекомендованная батарея:	24S
Сопротивление:	7.2 мОм
Ток холостого хода:	5.6 А
