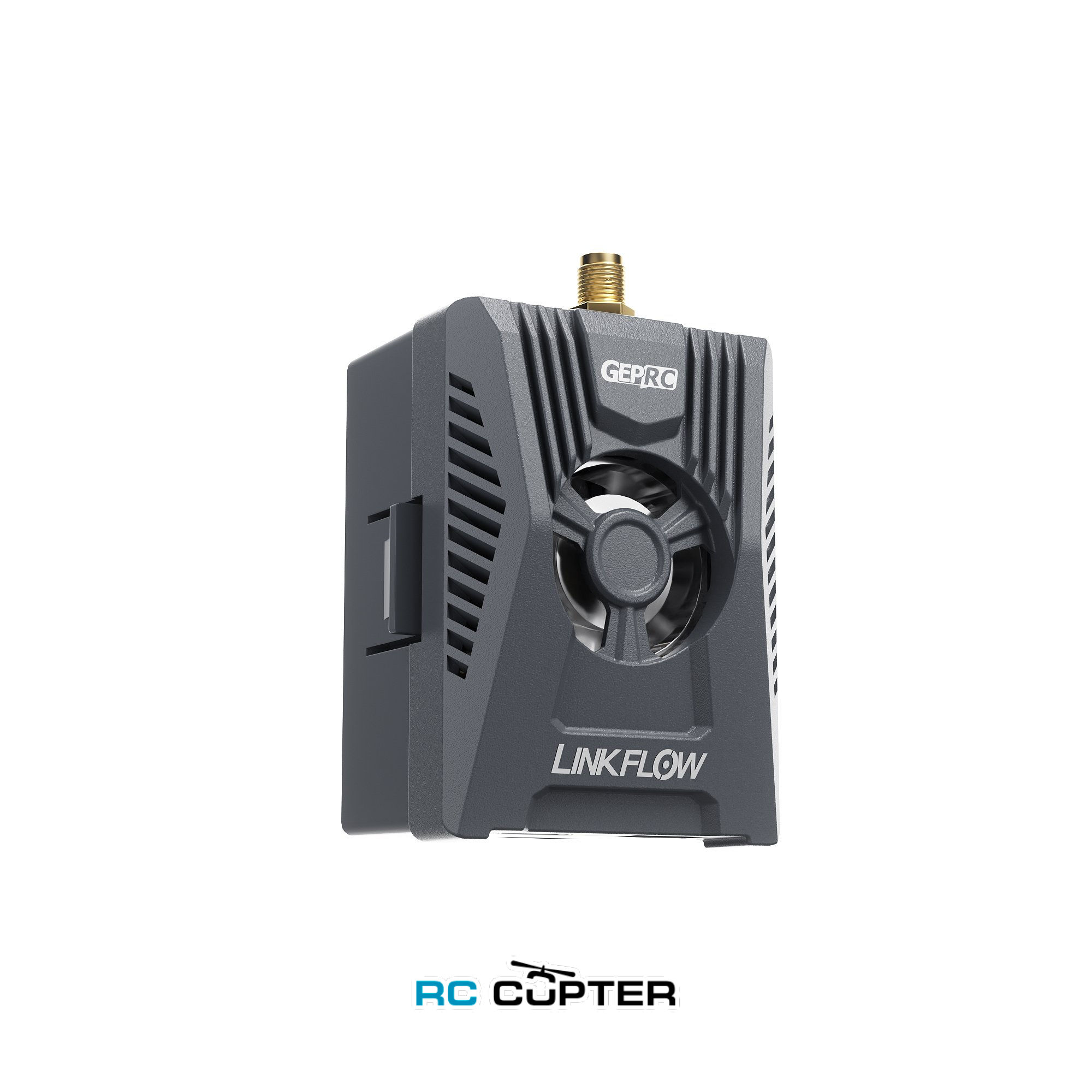

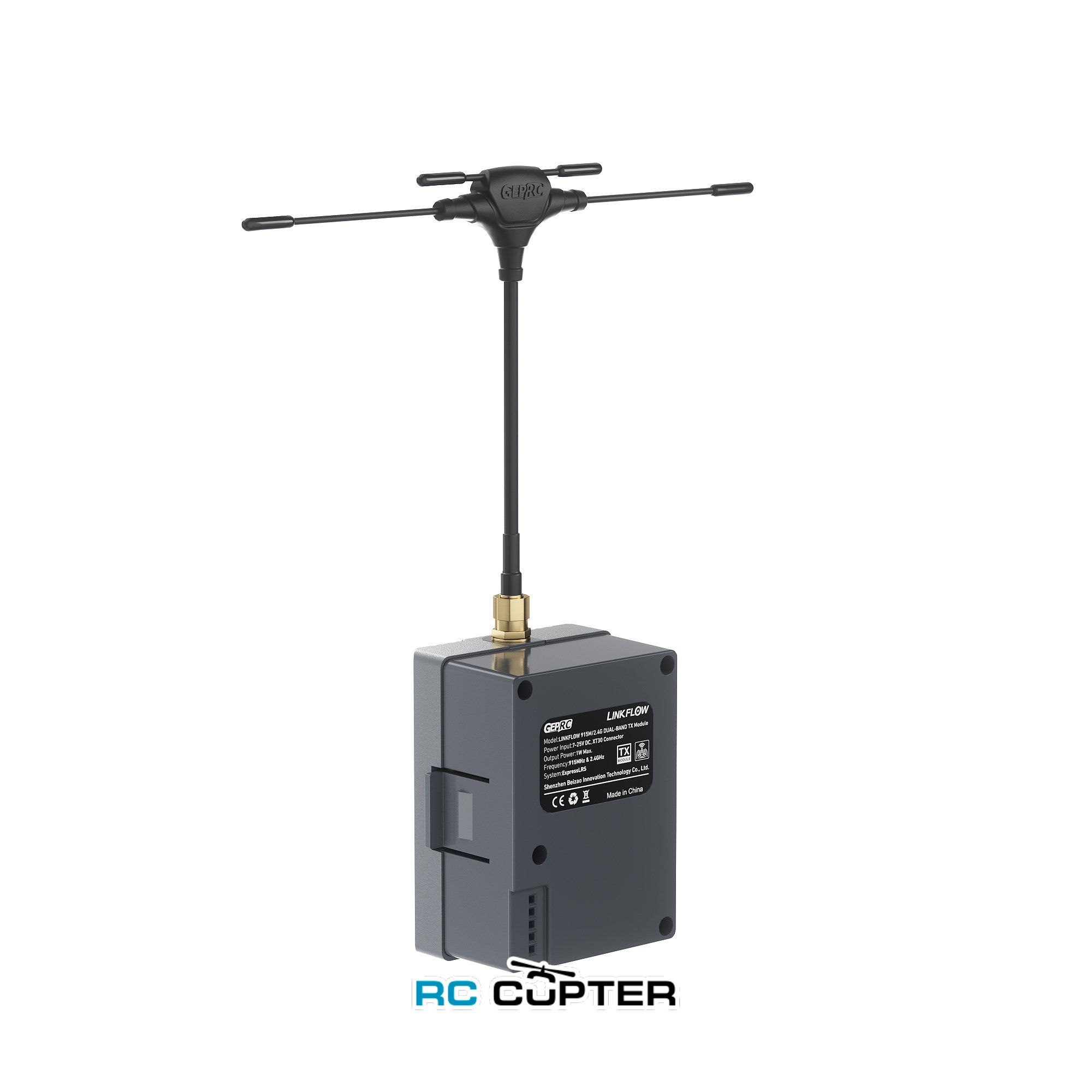

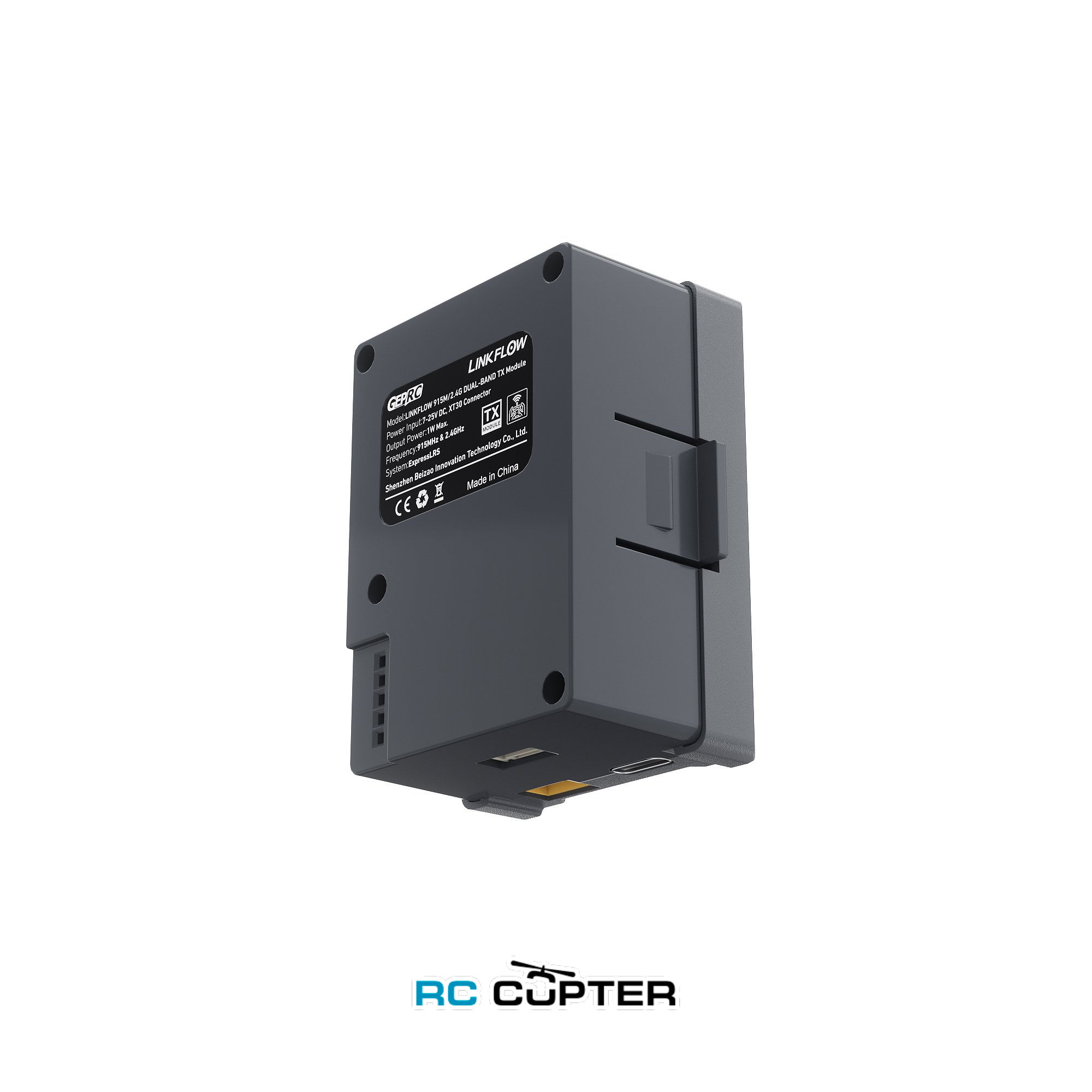

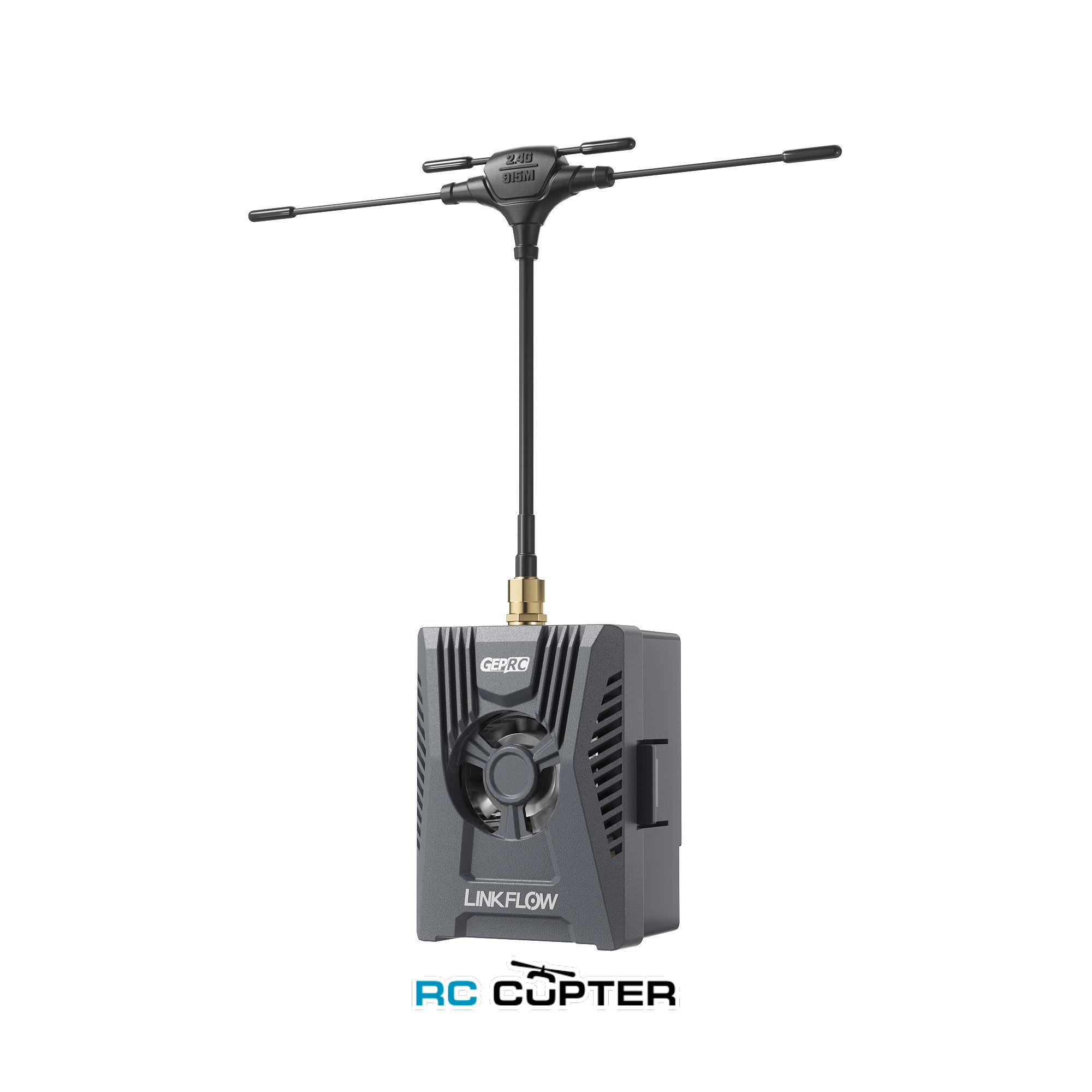

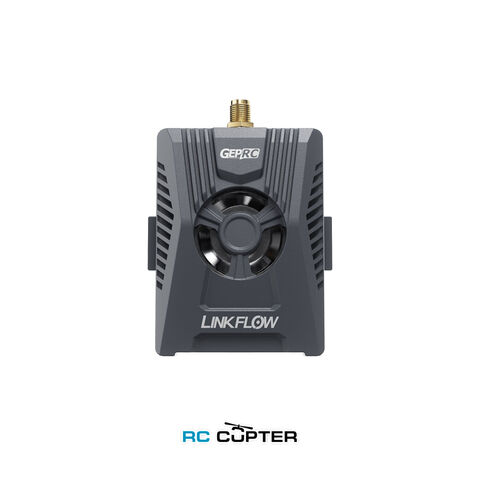

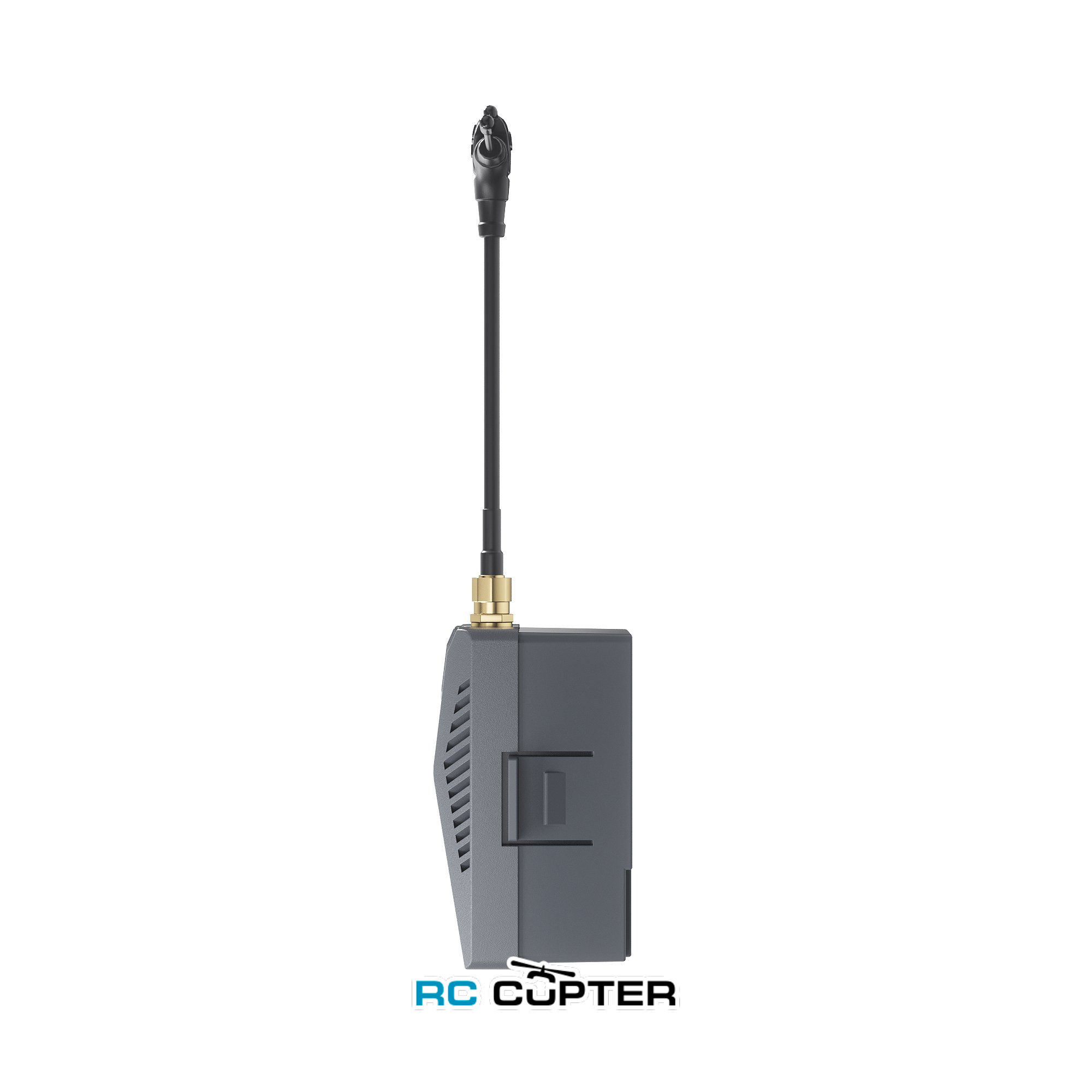

Передающий модуль GEPRC LINKFLOW 915M/2.4G DUAL-BAND TX Module 1W

Команда GEPRC на основе проекта с открытым исходным кодом ExpressLRS разработала и официально представила модуль передачи данных нового поколения LINKFLOW 915M/2.4G DUAL-BAND TX.

Он имеет стандартный форм-фактор JR bay и построен на базе радиочастотного чипа Semtech третьего поколения LR1121, поддерживающего диапазоны частот 868/915 МГц и 2,4 ГГц, что обеспечивает высокую производительность двухдиапазонной связи.

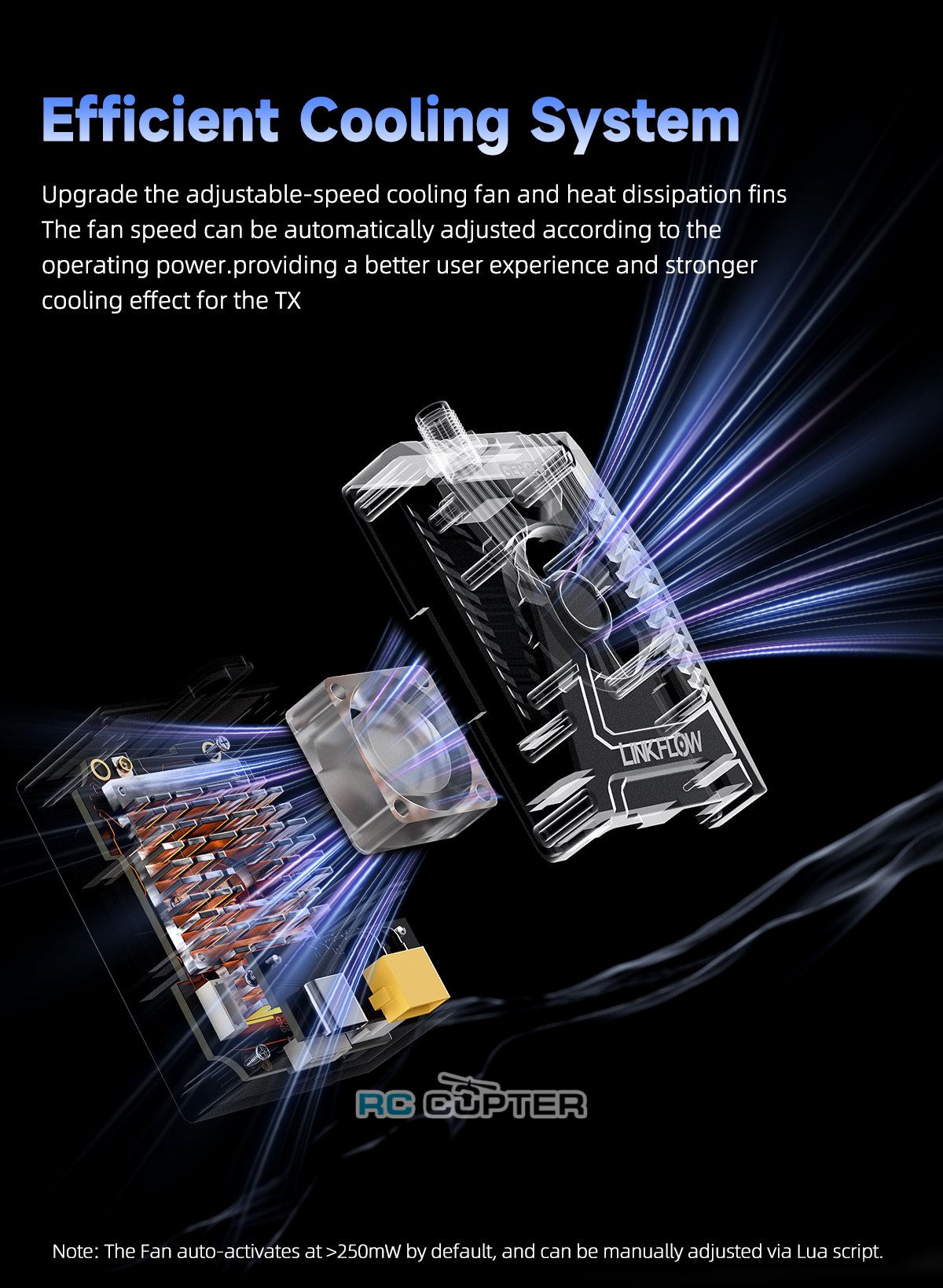

Благодаря максимальной выходной мощности до 1000 мВт в сочетании с вентилятором с регулируемой скоростью для эффективного отвода тепла модуль эффективно снижает рабочую температуру при передаче данных с высокой мощностью.

Для минимизации дрейфа частоты, вызванного изменениями температуры, используется TCXO, что обеспечивает долгосрочную стабильность системы и надёжную работу.

Модуль оснащён встроенным чипом «backpack», позволяющим подключать различные периферийные устройства и расширяющим функциональные возможности. Также предусмотрен резервный порт UART, благодаря чему модуль можно использовать в качестве ретранслятора связи или настроить как высокомощный приёмник.

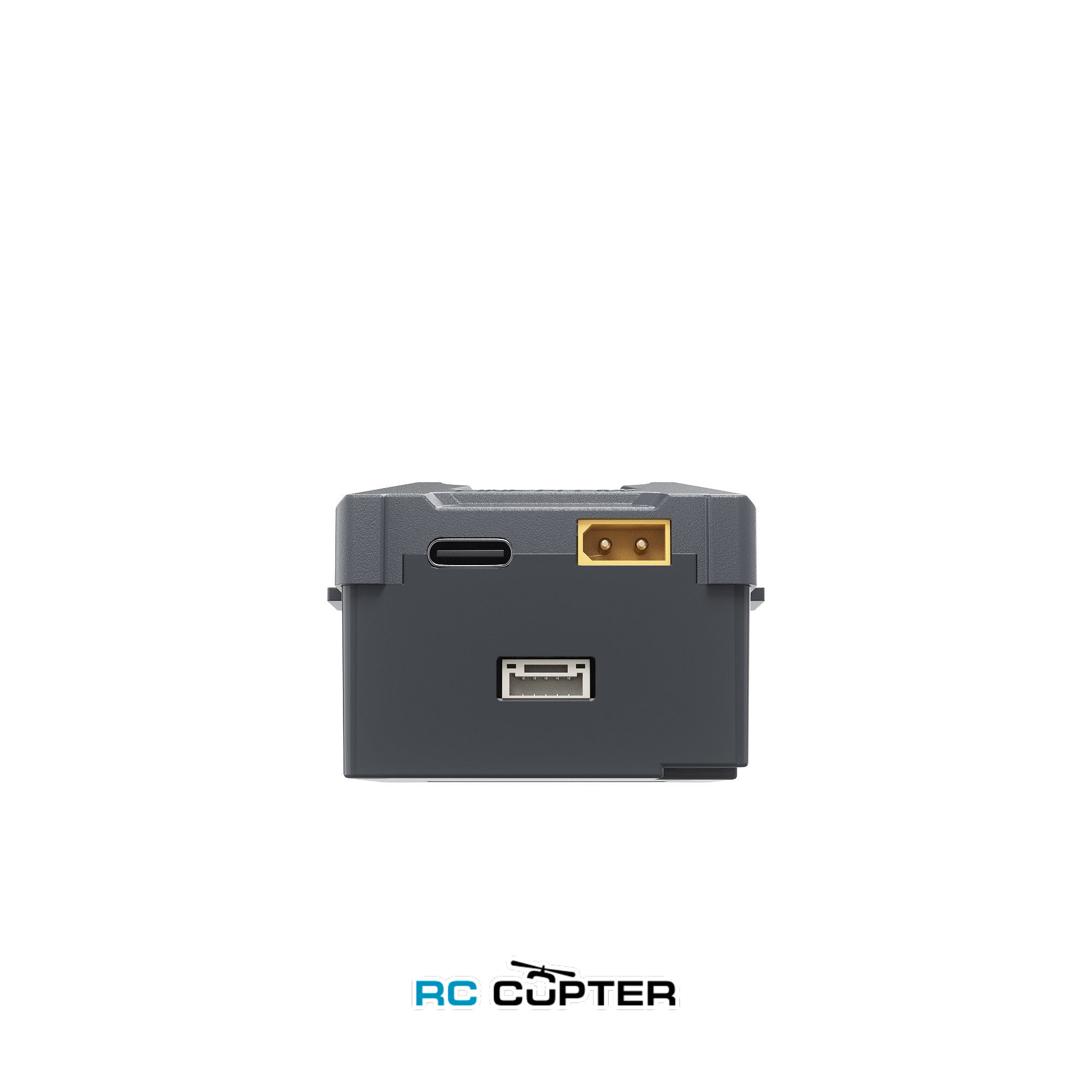

Кроме того, двухдиапазонный модуль передачи LINKFLOW 915M/2.4G оснащён светодиодами RGB для индикации состояния системы, разъёмом питания XT30, поддерживающим 2–6S, а также поддерживает обновление прошивки через USB и Wi-Fi, обеспечивая гибкую и удобную эксплуатацию.

Характеристики

• Модуль ExpressLRS TX нового поколения со стандартной конструкцией разъема JR
• Построен на основе РЧ-чипа LR1121 третьего поколения компании Semtech
• Поддерживает рабочие диапазоны 868 МГц/915 МГц и 2,4 ГГц

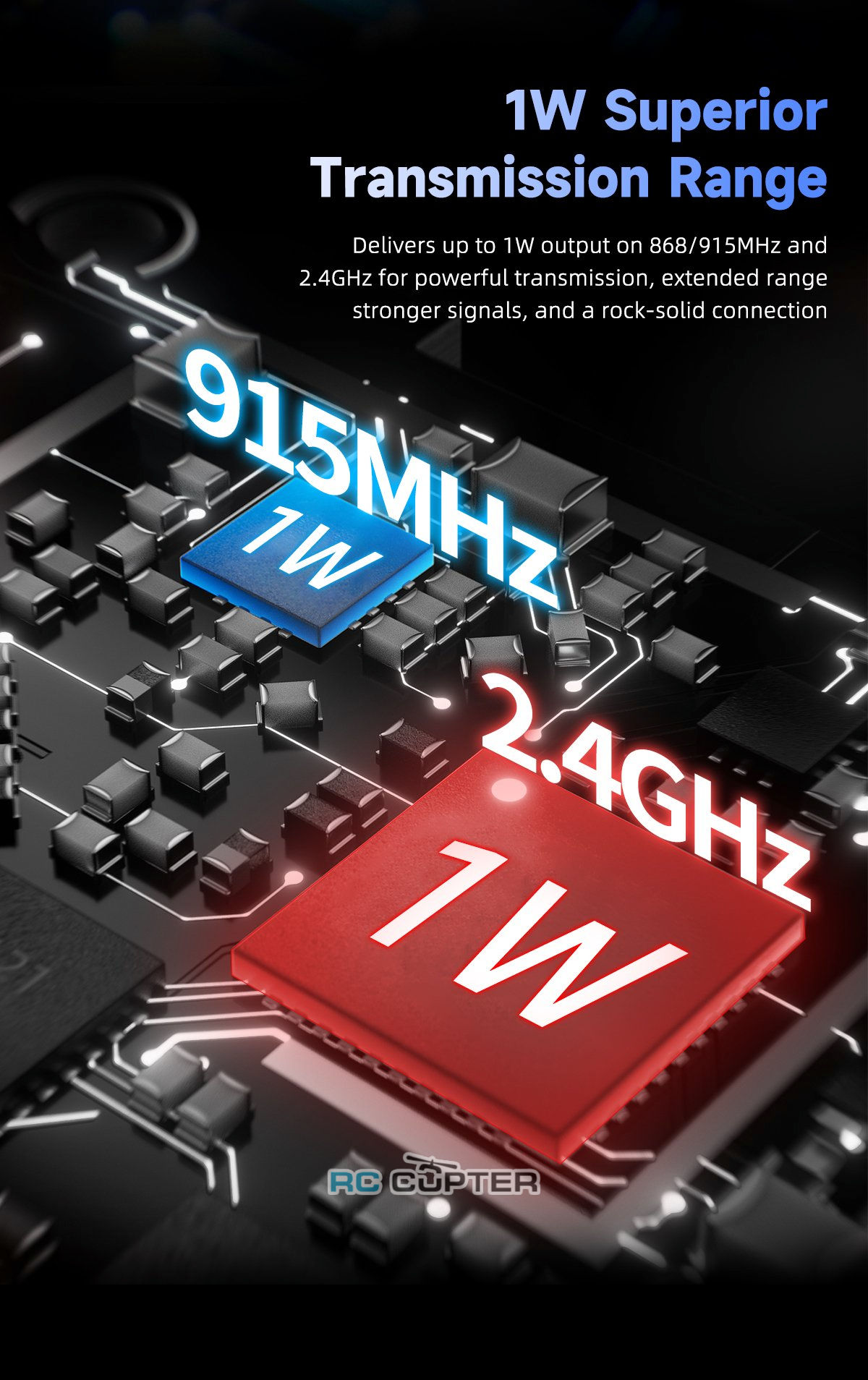

• Выходная мощность до 1000 мВт

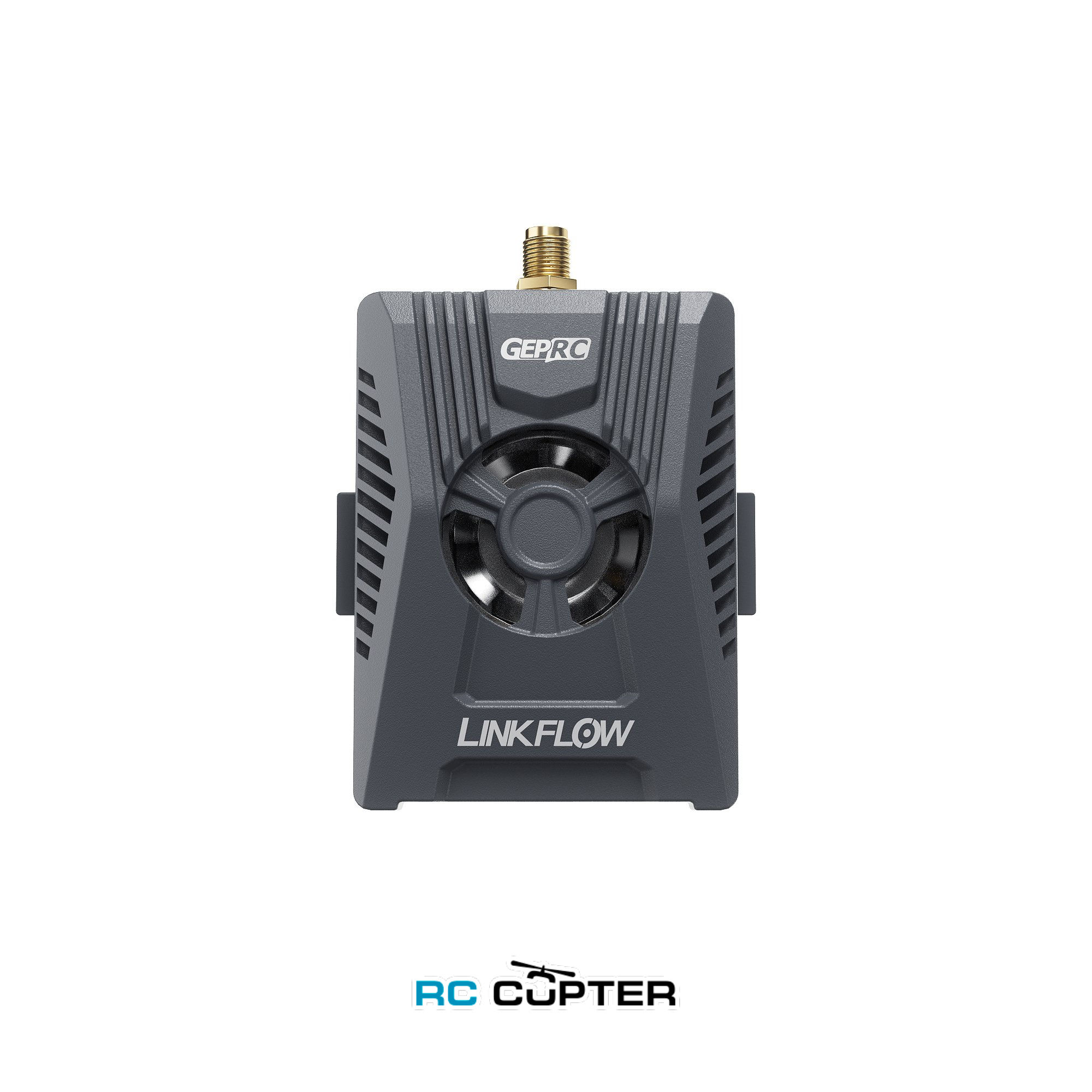

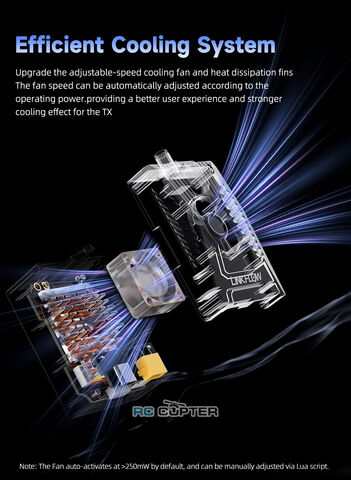

• Активное охлаждение со встроенным высокоскоростным вентилятором
• Оснащён кварцевым генератором с температурной компенсацией (TCXO) для стабильной работы в условиях экстремальных температур

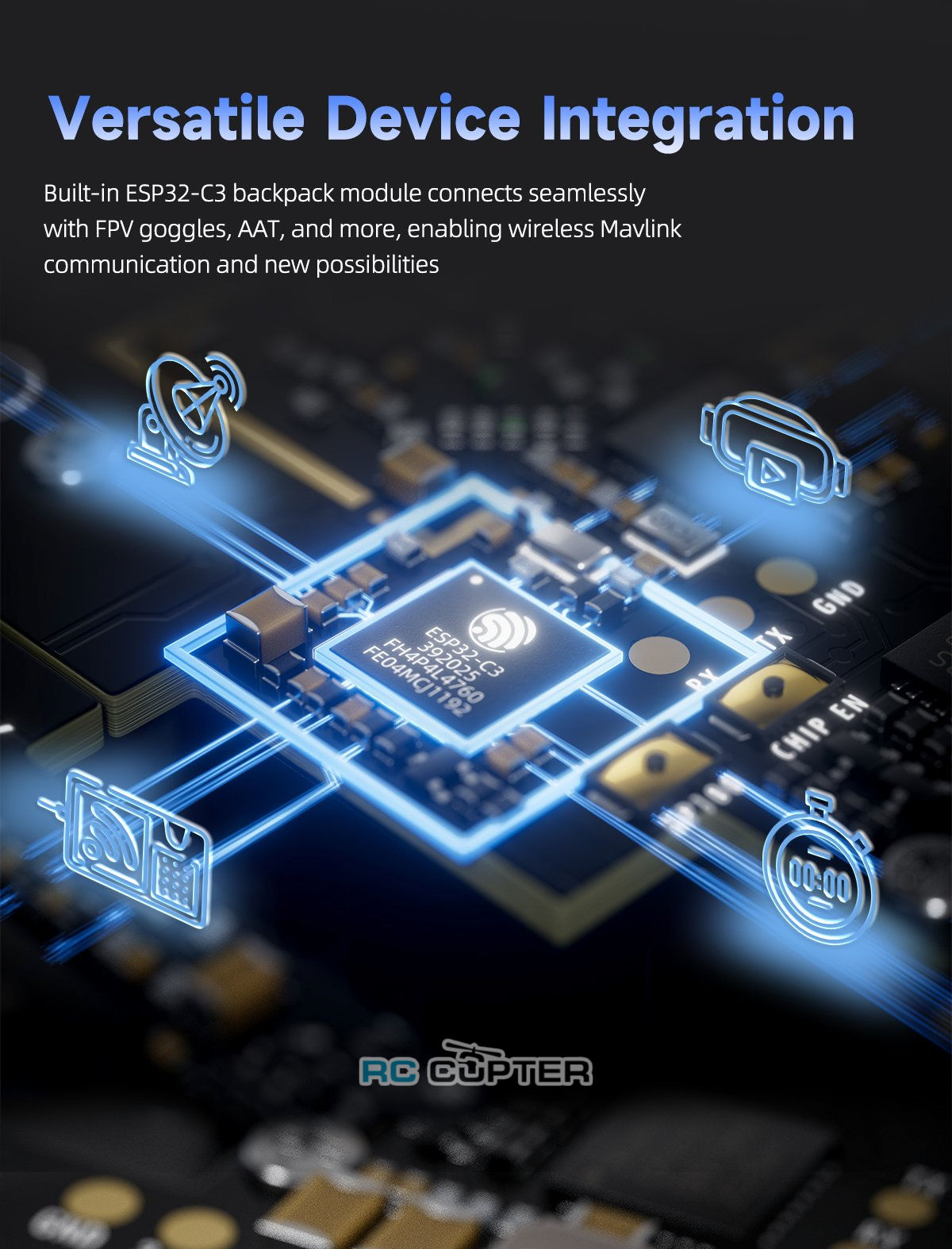

• Встроенный чип «backpack» для расширенного взаимодействия с периферийными устройствами

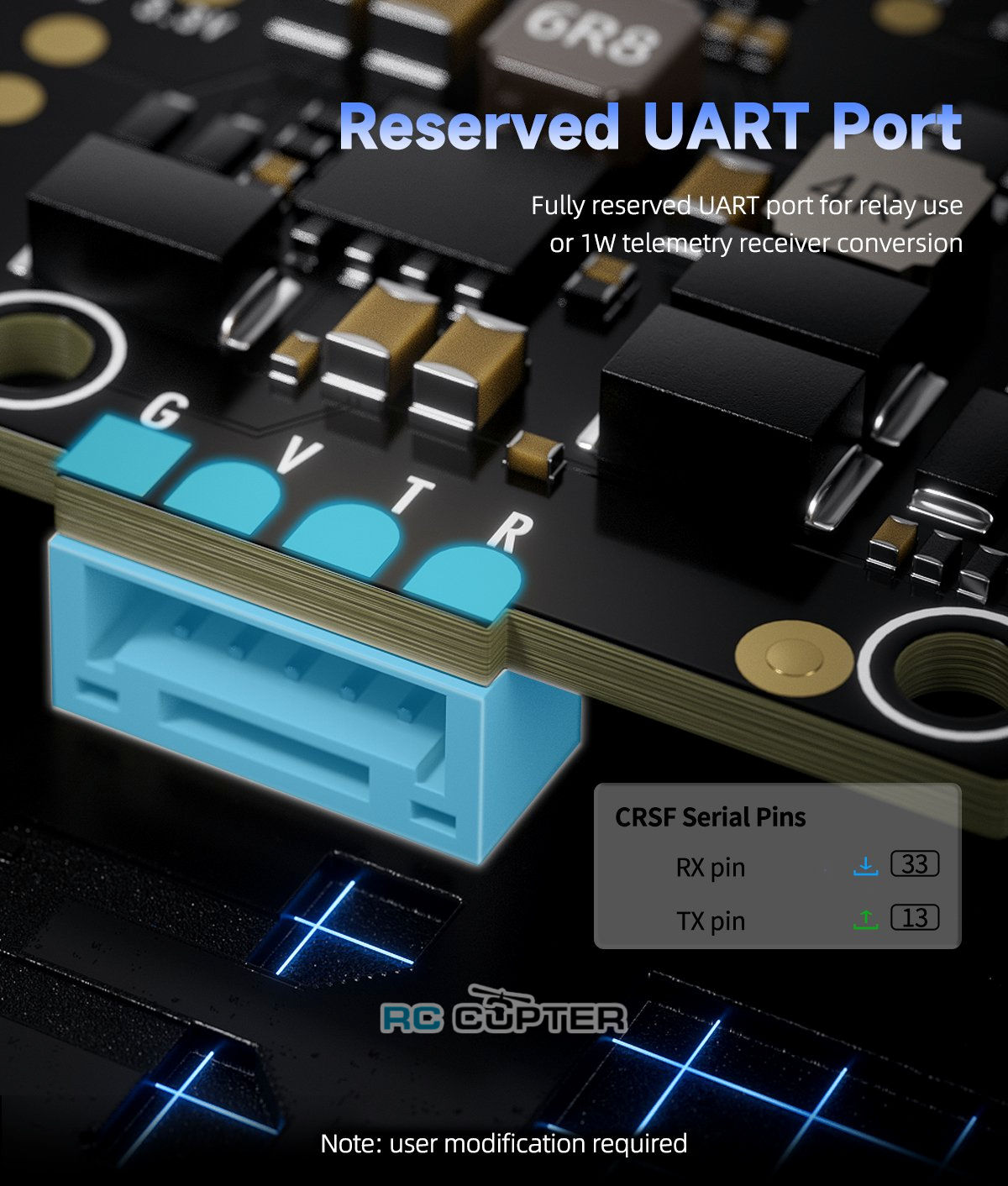

• Зарезервированный порт UART для использования в качестве ретранслятора или в конфигурации с высокомощным приёмником
• Поддержка внешнего питания от аккумулятора 2–6S
• Светодиоды RGB для индикации состояния системы
• Простое обновление прошивки через USB или Wi-Fi

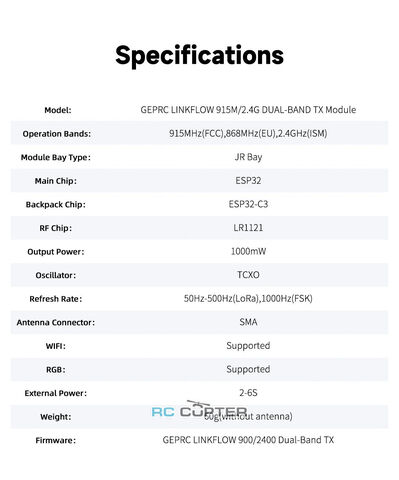

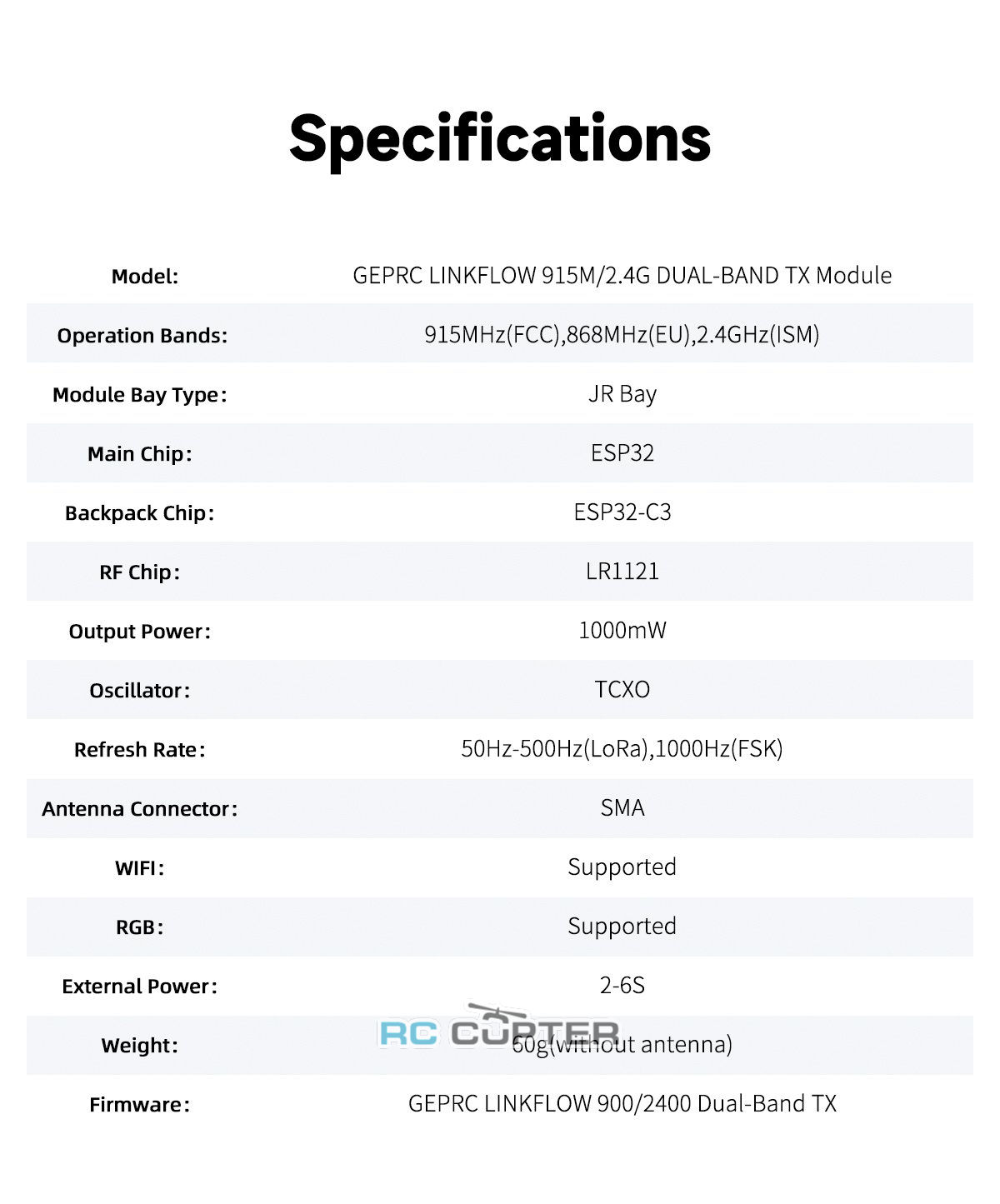

Спецификация:

•     Model: GEPRC LINKFLOW 915M/2.4G DUAL-BAND TX Module
•     Operation Bands: 915MHz(FCC),868MHz(EU),2.4GHz(ISM)
•     Module Bay Type: JR Bay
•     Main Chip: ESP32
•     Backpack Chip: ESP32-C3
•     RF Chip: LR1121
•     Output Power: 1000mW
•     Oscillator: TCXO
•     Refresh Rate: 50Hz-500Hz(LoRa),1000Hz(FSK)
•     Antenna Connector: SMA
•     Wi-Fi: Supported
•     RGB Indicator: Supported
•     External Power: 2-6S
•     Weight: 60g(without antenna)
•     Firmware: GEPRC LINKFLOW 900/2400 Dual-Band TX

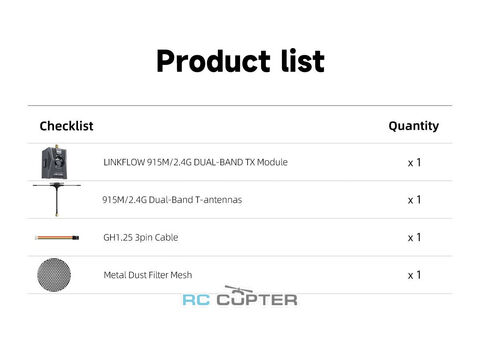

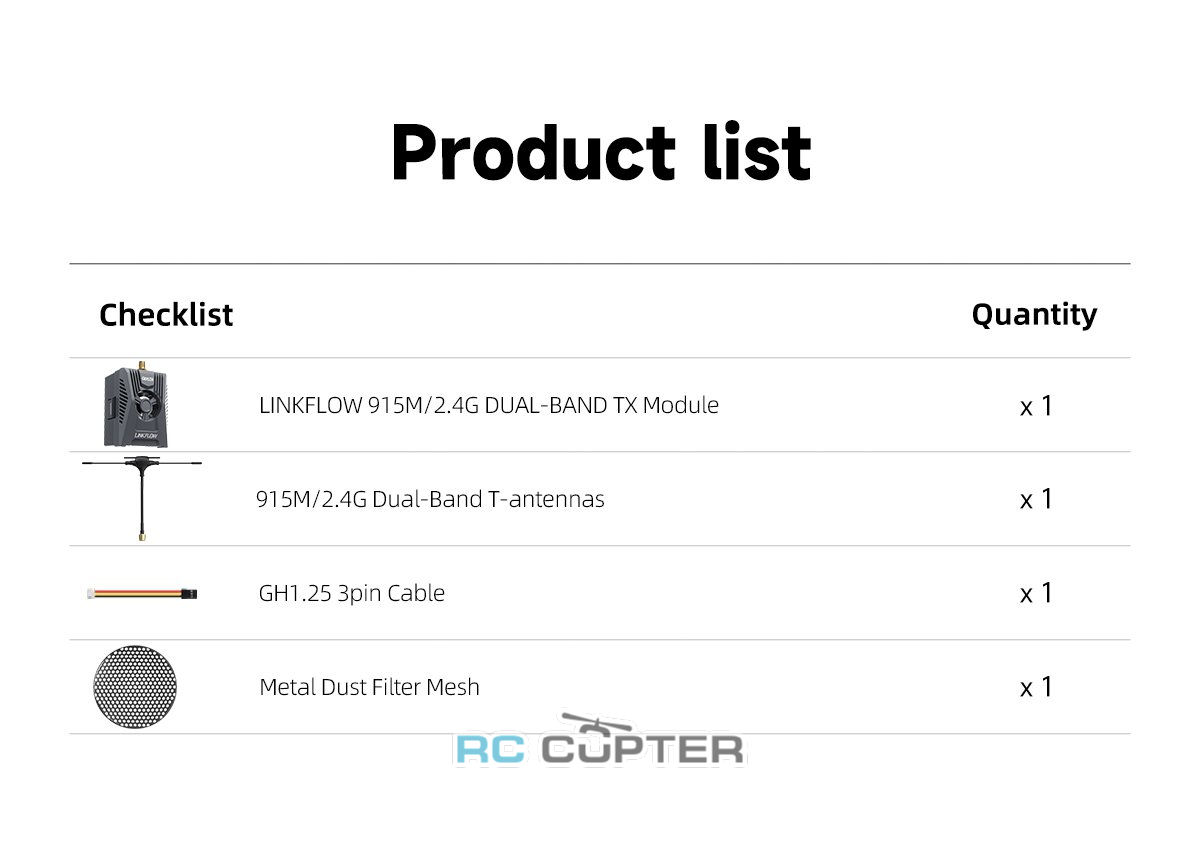

Комплектация:

• 1 x LINKFLOW 915M/2.4G DUAL-BAND TX Module

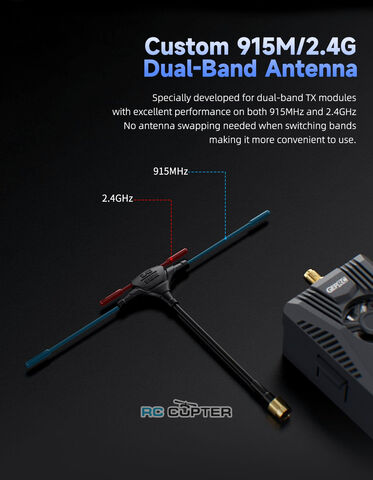

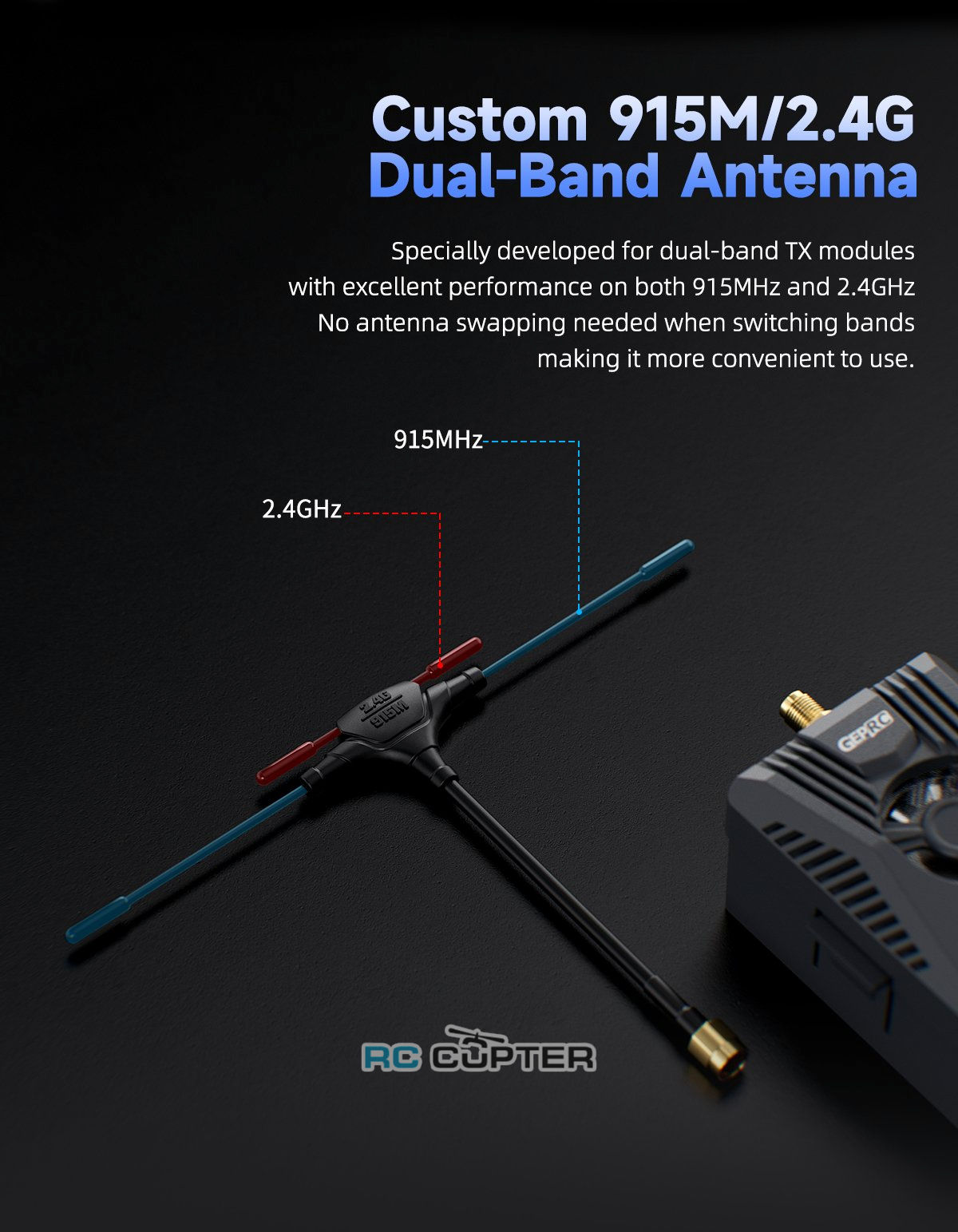

• 1 x 915M/2.4G Dual-Band T-antennas
• 1 x GH1.25 3pin Cable
• 1 x Metal Dust Filter Mesh
• 1 x User manual
