Передатчик FPV Holybro Atlatl HV 5.8 ГГц 3Вт 37 каналов VTx

Передатчик FPV Holybro Atlatl HV 5.8 ГГц 3Вт 37 каналов VTx

Представляем вашему вниманию передатчик FPV Holybro Atlatl HV 5.8 ГГц мощностью 3 Вт и 37 каналами. Этот мощный инструмент обеспечивает стабильную передачу сигнала для вашего дрона или другого устройства. Мощность передачи можно изменить с помощью переключателя между значениями PIT, 25 мВт и 3000 мВт. Антенный разъем типа MMCX позволяет подключить подходящую антенну. Важно отметить, что перед использованием данного устройства необходимо установить антенну во избежание повреждения оборудования.

Технические характеристики:

• Частота 5,8G; 5 диапазонов: A, B, E, F, R; 37 каналов
• Режим работы - Key button, Smart Audio
• Мощность передачи - Switchable: PIT, 25 мВт, 3000 мВт
• Антенный разъем MMCX

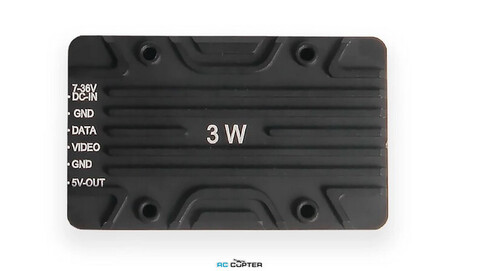

• Вход питания 7-36 В постоянного тока
• Потребляемый ток 800 мА/12 В постоянного тока при мощности 3000 мВт
• RF impedance - 50 Ω
• Inputvideo impedance -  75 Ω
• Input video amplitude - CVBS 0.8~1.2VP-P
• Формат видео NTSC/PAL

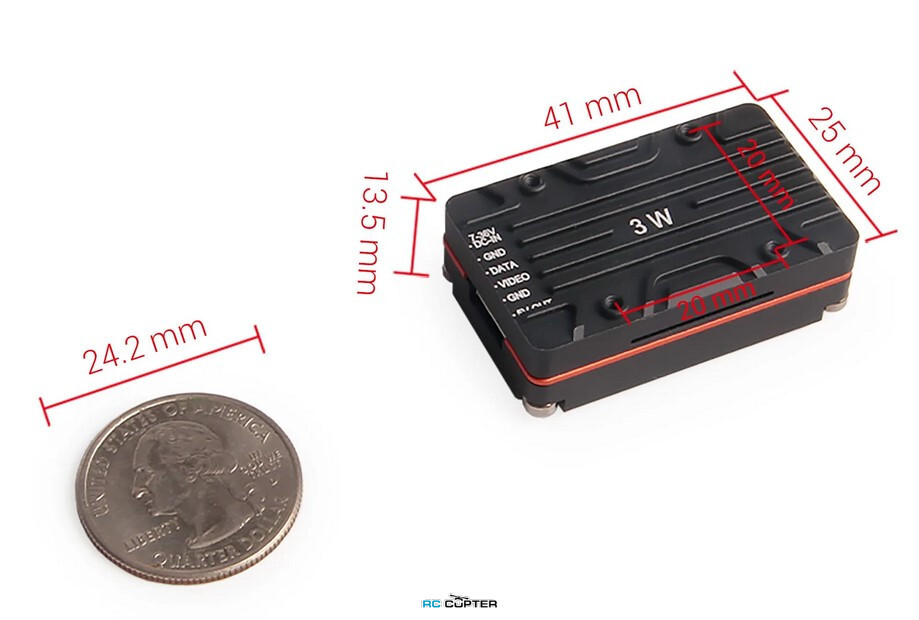

• Размеры (Д*Ш*Г) 40.8 мм * 24.8 мм * 13.3 мм

ВНИМАНИЕ: Перед включением этого видеопередатчика обязательно установите антенну

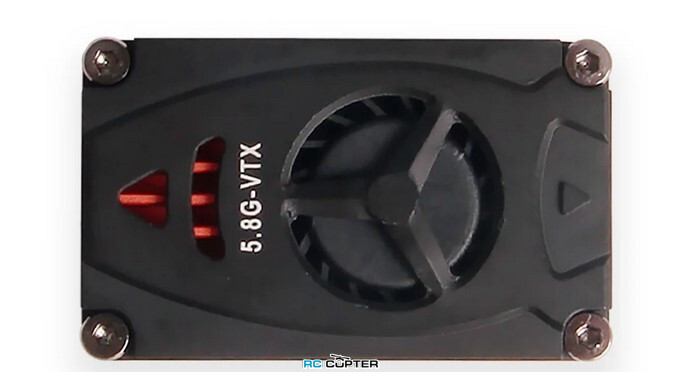

Описание индикатора:

    #1 Индикатор питания
        Выключен - 25 мВт
        Постоянно включен - 3000 мВт
        Мигает - режим PIT
    #2 Индикатор частоты
        Первая частота каждого частотного диапазона всегда включена и мигает при переключении.
    #3-#7 Индикаторы частотных диапазонов
        #3 - частотный диапазон F
        #4 - частотный диапазон E
        #5 - частотный диапазон A
        #6 - частотный диапазон R
        #7 - частотный диапазон B

Инструкции по эксплуатации функциональных кнопок:

•     Для переключения частоты - нажмите на кнопку, красный индикатор замигает и погаснет, после чего вы сможете переключиться на следующую частоту. Примечание: красный свет первой частоты каждого частотного диапазона является постоянным световым индикатором.
•     Для переключения частотного диапазона - Нажмите и удерживайте кнопку в течение 2 секунд. Когда замигает синий индикатор, отпустите кнопку, чтобы переключиться на следующий частотный диапазон.
•     Для переключения питания - нажмите и удерживайте кнопку в течение 4 секунд.

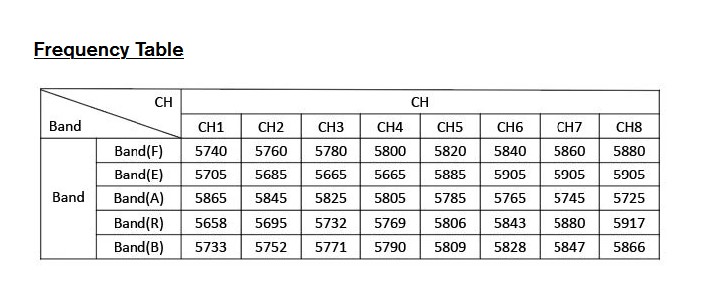

Таблица частот:

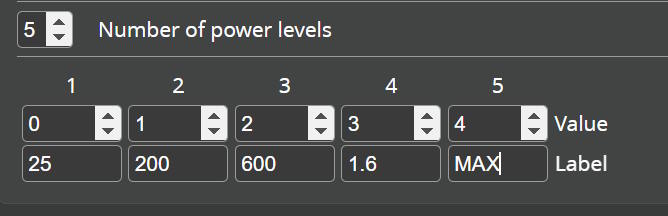

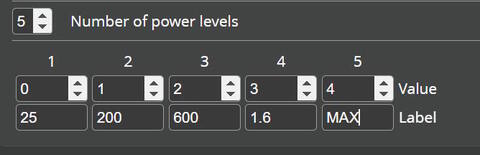

Для уровней мощности можно задать следующие значения:

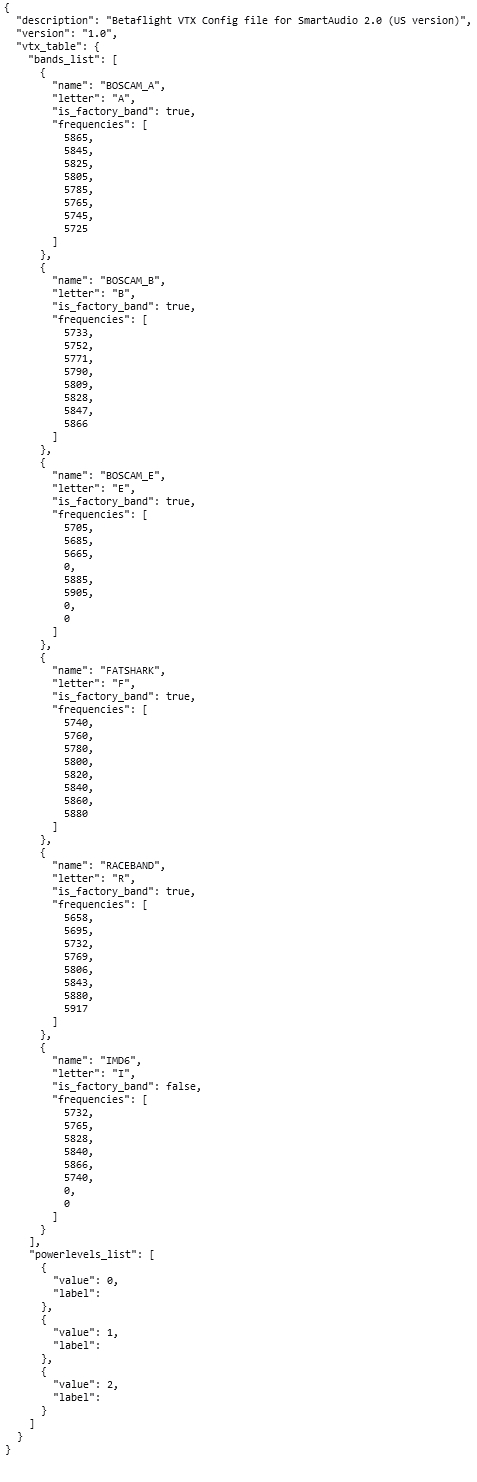

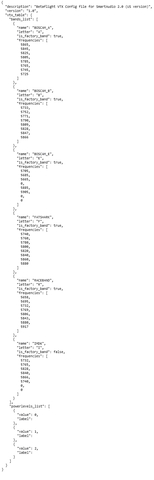

Вы можете использовать таблицу частот с сайта документации Betaflight:

https://betaflight.com/assets/files/vtx_table_smart_audio_2_0_us-2fedb79e2f2429610a100c70e41a7bee.json

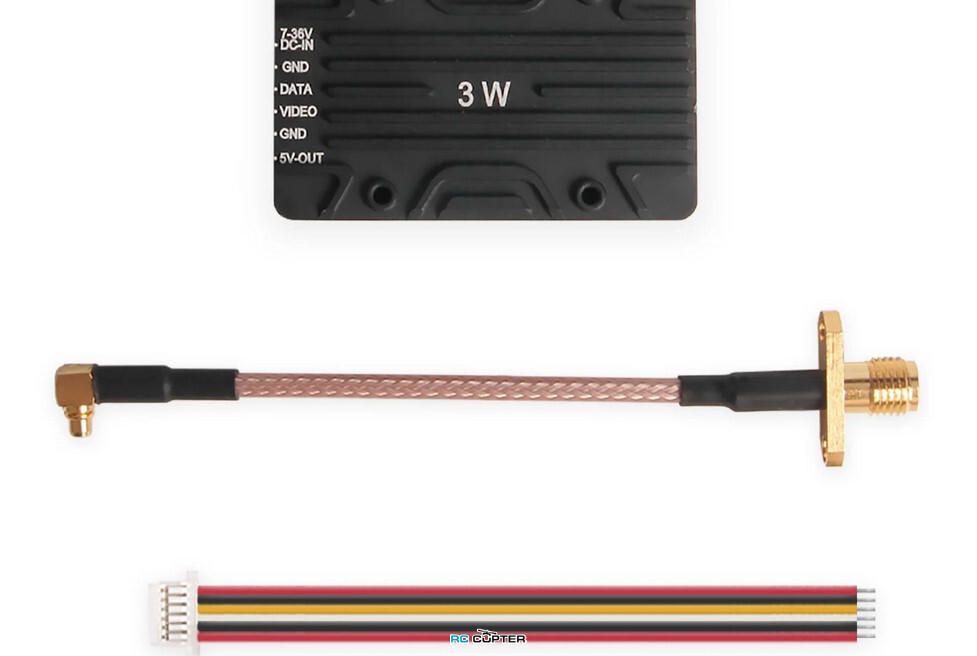

В комплекте:

• Передатчик Atlatl HV 5.8G 3000mW VTx - 1шт

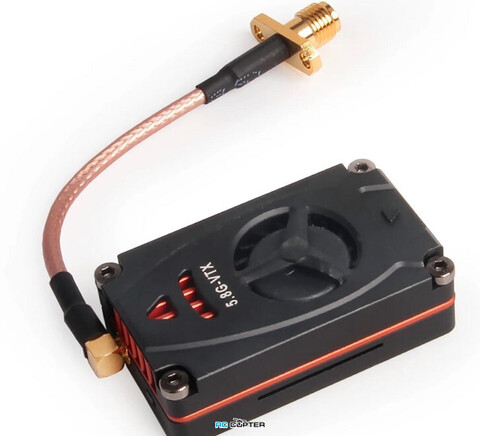

• 80mm SMA--MMCX кабель - 1шт
• 70 мм 6-контактный провод JST SH  - 1шт
