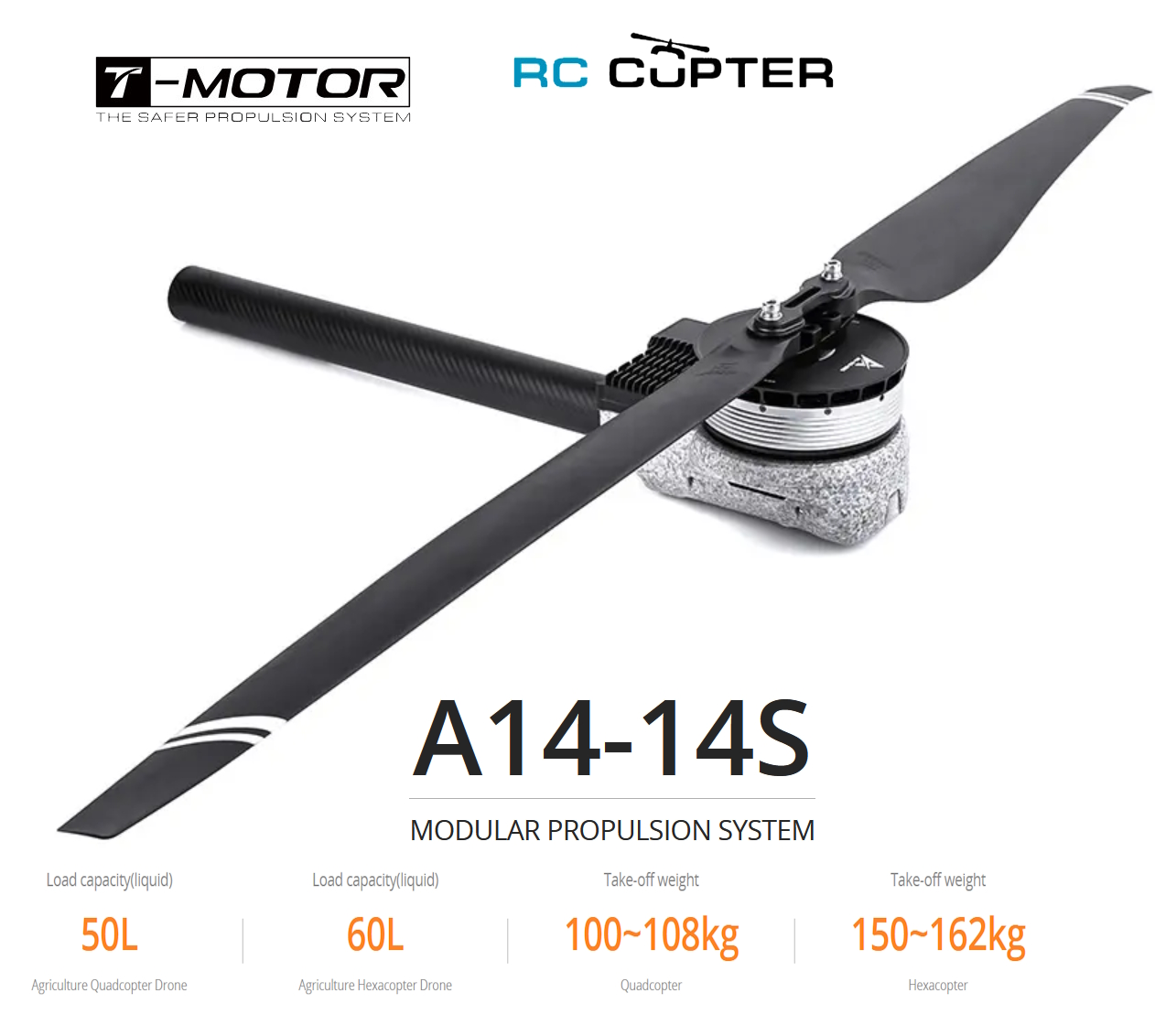

Набор ВМГ T-Motor A14-14S (A14-14S KV58, ESC 14S FOC 200A, MF5620P) для 50-60 литровых агродронов

Артикул: 38801

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

Набор ВМГ T-Motor A8-X для 10-16 литровых агродронов

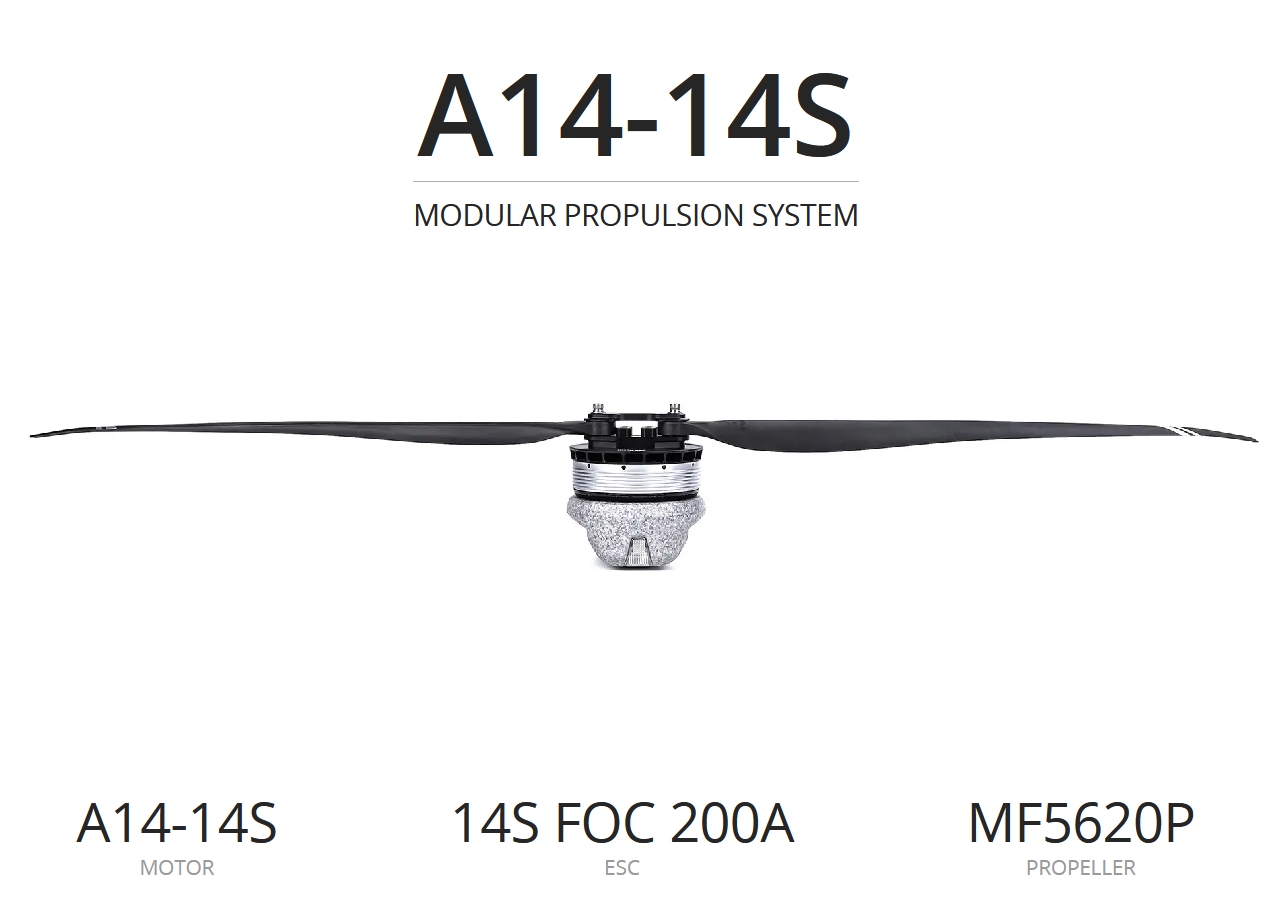

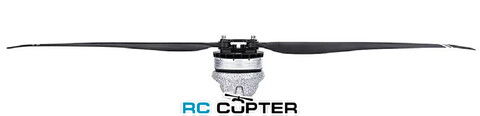

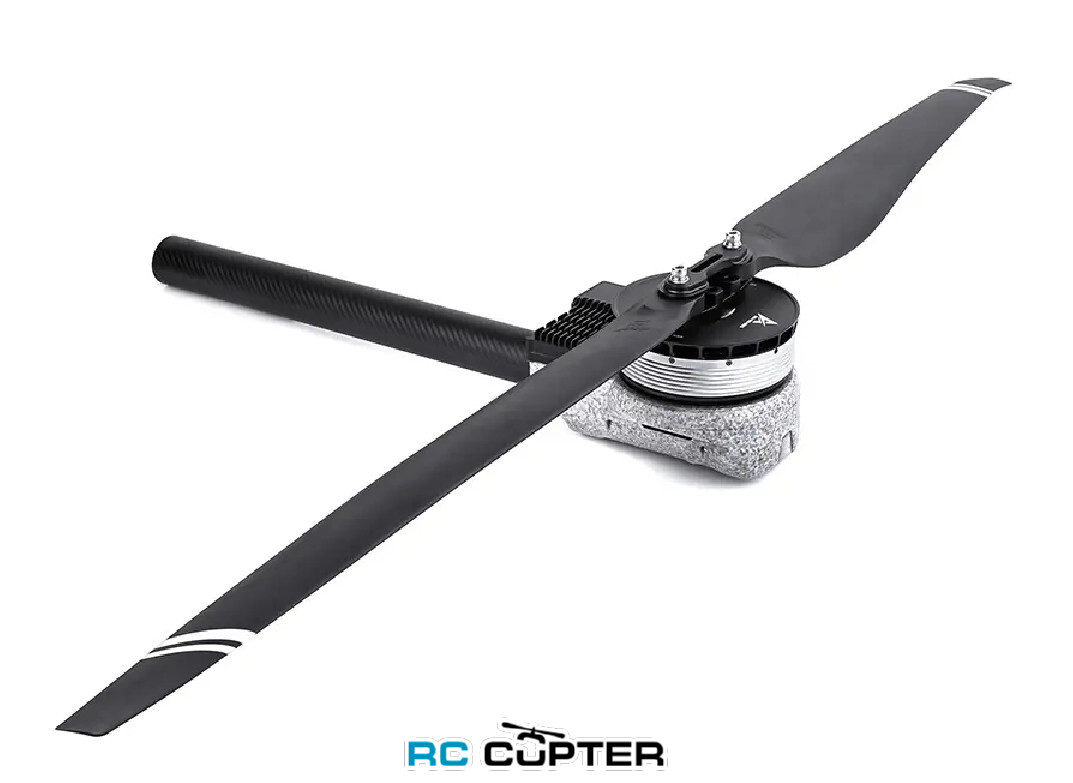

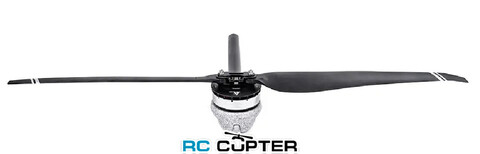

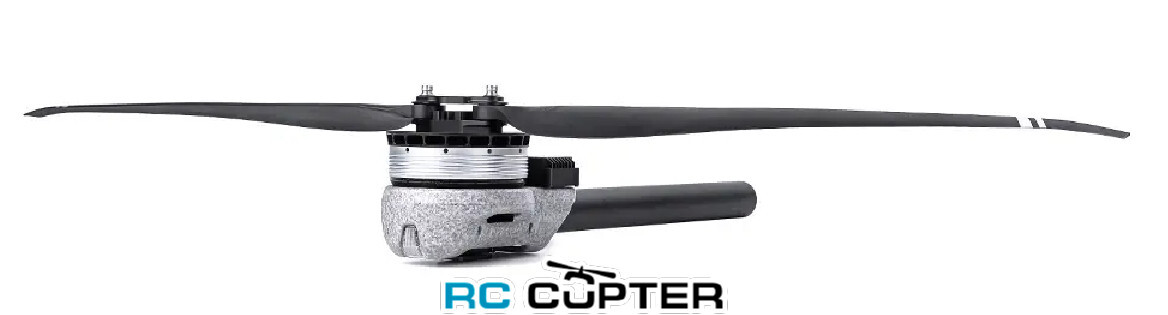

Комплект:

мотор T-Motor A14-14S KV58
ESC 14S FOC 200A
пропеллер MF5620P

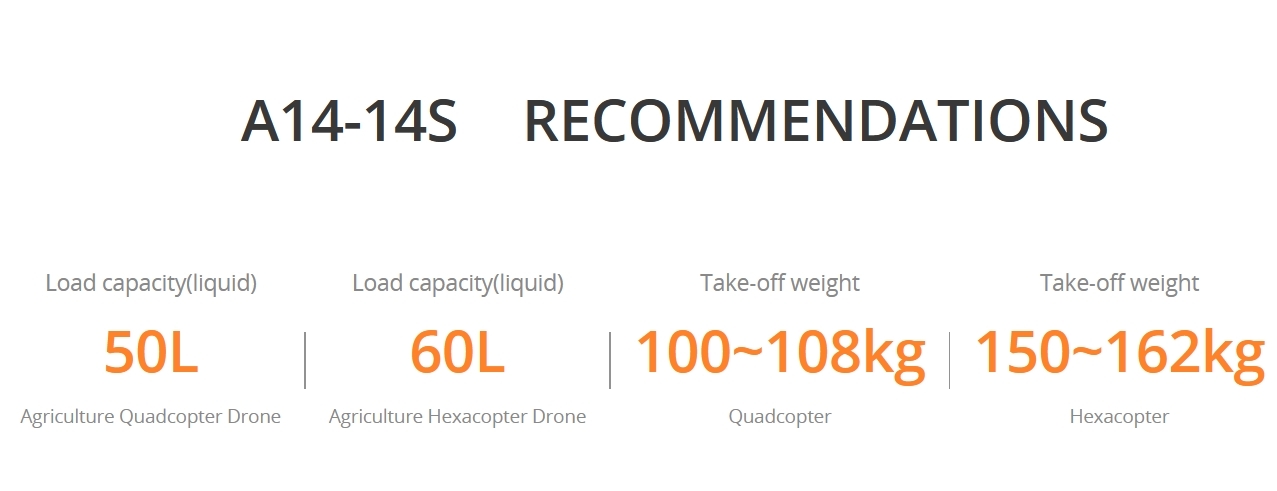

Грузоподъемность (жидкость):

50 л квадрокоптер
60 л гексакоптер

Взлетный вес:

100~108 кг квадрокоптер
150~162 кг гексакоптер

ВМГ для БПЛА T-MOTOR A-Series 12-14S — это модульное высокопроизводительное решение, разработанное для сельскохозяйственных и промышленных многороторных дронов. Благодаря двигателям с высокой тягой, 14S FOC ESC и аэродинамически оптимизированным пропеллерам, она обеспечивает стабильный полет, высокую грузоподъемность и высокую эффективность. Благодаря различным конфигурациям, поддерживающим БПЛА объемом 5–60 л (A14-14S для 50-60 литровых), эта система идеально подходит для точного земледелия, опрыскивающих дронов, логистики и других сложных задач, выполняемых БПЛА. Ее конструкция типа «plug-and-play» обеспечивает быструю интеграцию и надежную работу, что делает ее предпочтительным выбором для профессиональных миссий с использованием дронов.

Чертёж

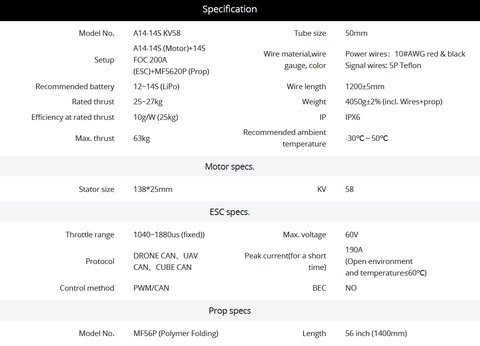

Характеристики

Model No.	A14-14S KV58	Tube size	50mm
Setup	A14-14S (Motor)+14S FOC 200A (ESC)+MF5620P (Prop)	Wire material,wire gauge, color	Power wires：10#AWG red & black Signal wires: 5P Teflon
Recommended battery	12~14S (LiPo)	Wire length	1200±5mm
Rated thrust	25~27kg	Weight	4050g±2% (incl. Wires+prop)
Efficiency at rated thrust	10g/W (25kg)	IP	IPX6
Max. thrust	63kg	Recommended ambient temperature	-30℃～50℃

Характеристики мотора
Stator size	138*25mm	KV	58

ESC характеристики
Throttle range	1040~1880us (fixed))	Max. voltage	60V
Protocol	DRONE CAN、UAV CAN、CUBE CAN	Peak current(for a short time)	190A (Open environment and temperature≤60℃)
Control method	PWM/CAN	BEC	NO

Характеристики пропеллера
Model No.	MF56P (Polymer Folding)	Length	56 inch (1400mm)

Тесты

Type	Voltage (V)	Throttle (%)	Current (A)	Thrust (g)	Motor efficiency (%)	Overall efficiency (gf/W)	Operating temperature (℃)
A14-14S KV58 + 14S FOC 200A + MF56P	47.85	30	9.33	7395	84.5	16.4	180 (Ambient temperature: 31.8)
	47.91	35	15.46	10651	87.8	14.4
	47.58	40	23.65	14407	93.6	12.7
	47.54	45	34.29	18567	90.0	11.3
	47.47	50	47.41	23101	92.0	10.2
	47.16	55	63.35	28011	90.8	9.3
	47.07	60	82.04	33050	90.9	8.5
	46.79	65	103.35	38161	90.1	7.9
	46.49	70	128.43	43519	89.1	7.2
	46.09	75	155.49	48770	88.0	6.7
	45.86	80	177.04	52694	87.2	6.4
	45.90	85	181.61	53282	88.4	6.4
	45.79	90	185.31	53892	87.9	6.3
	45.90	95	185.44	53965	86.8	6.3
	45.91	100	186.56	54061	87.5	6.3
Note: Temperature in the chart is the stator temperature after running @80% throttle for 3mins. (Data above based on benchtest at T-MOTOR lab are for reference only.)
A14-14S KV58 + 14S FOC 200A + MF56P	59.88	30	7.71	7321	73.7	15.9	182 (Ambient temperature: 31.8)
	59.71	35	12.79	10562	79.6	13.8
	59.74	40	19.42	14354	83.4	12.4
	59.53	45	27.95	18554	85.8	11.2
	59.67	50	38.45	23068	87.9	10.1
	59.24	55	51.06	27894	88.0	9.2
	59.17	60	65.73	32945	89.0	8.5
	58.96	65	82.78	38140	88.5	7.8
	58.76	70	101.80	43340	88.3	7.2
	58.41	75	122.90	48575	86.8	6.8
	58.12	80	146.92	54019	86.3	6.3
	57.81	85	171.66	58874	84.3	5.9
	57.61	90	194.42	63078	83.3	5.6
	57.59	95	194.43	62794	83.9	5.6
	57.61	100	194.43	62738	83.7	5.6
Note: Temperature in the chart is the stator temperature after running @80% throttle for 3mins. (Data above based on benchtest at T-MOTOR lab are for reference only.)

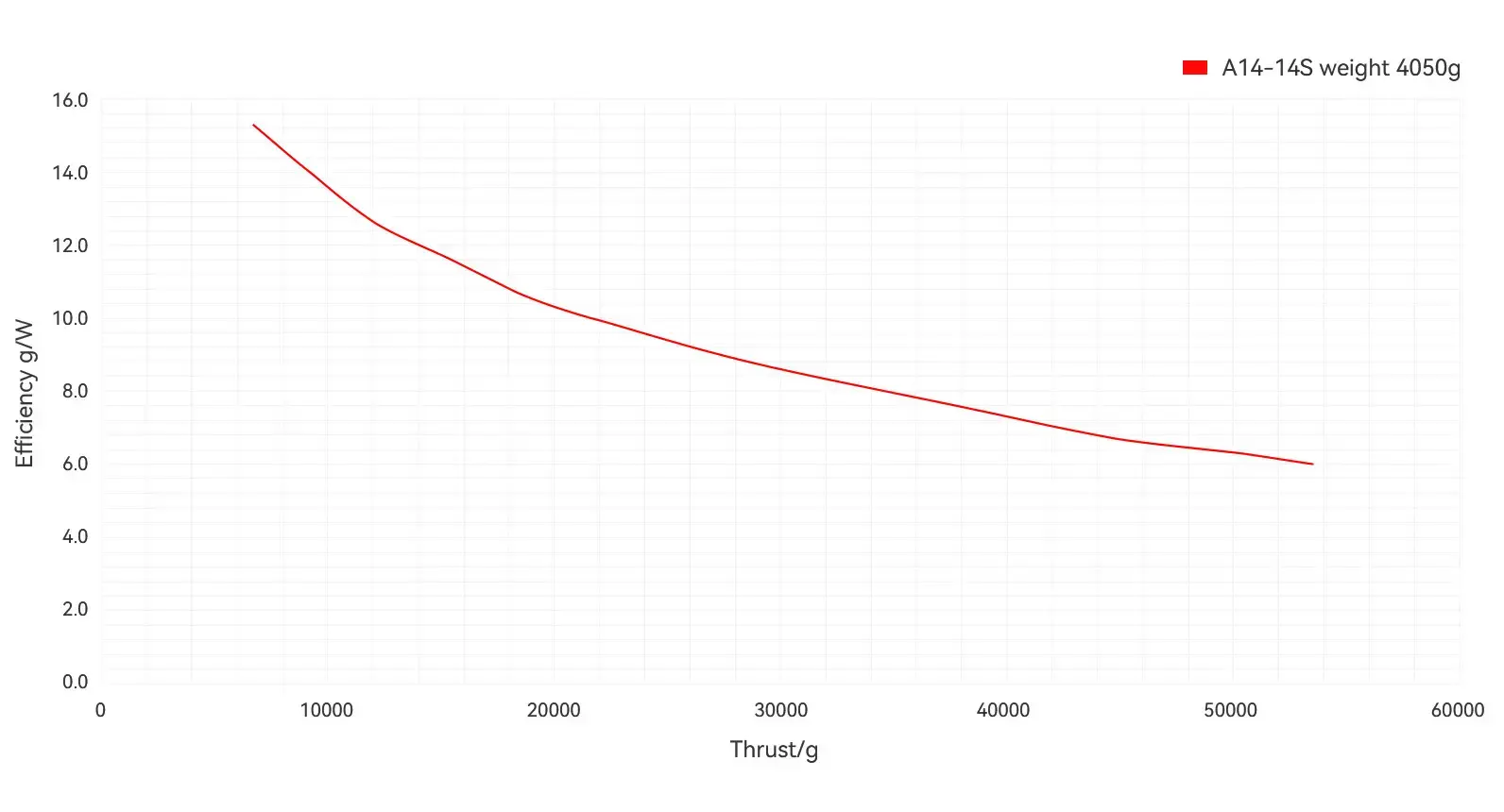

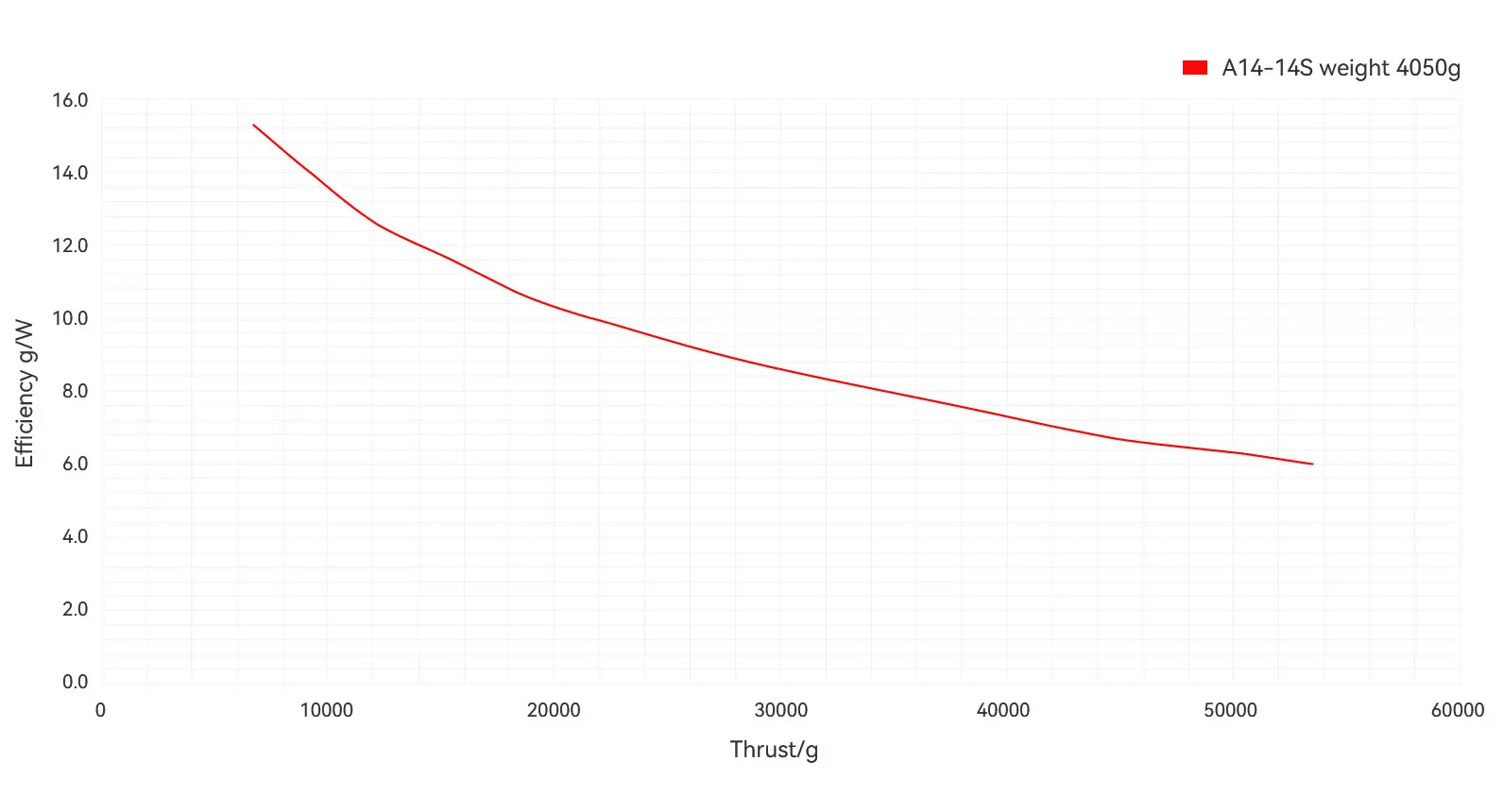

График

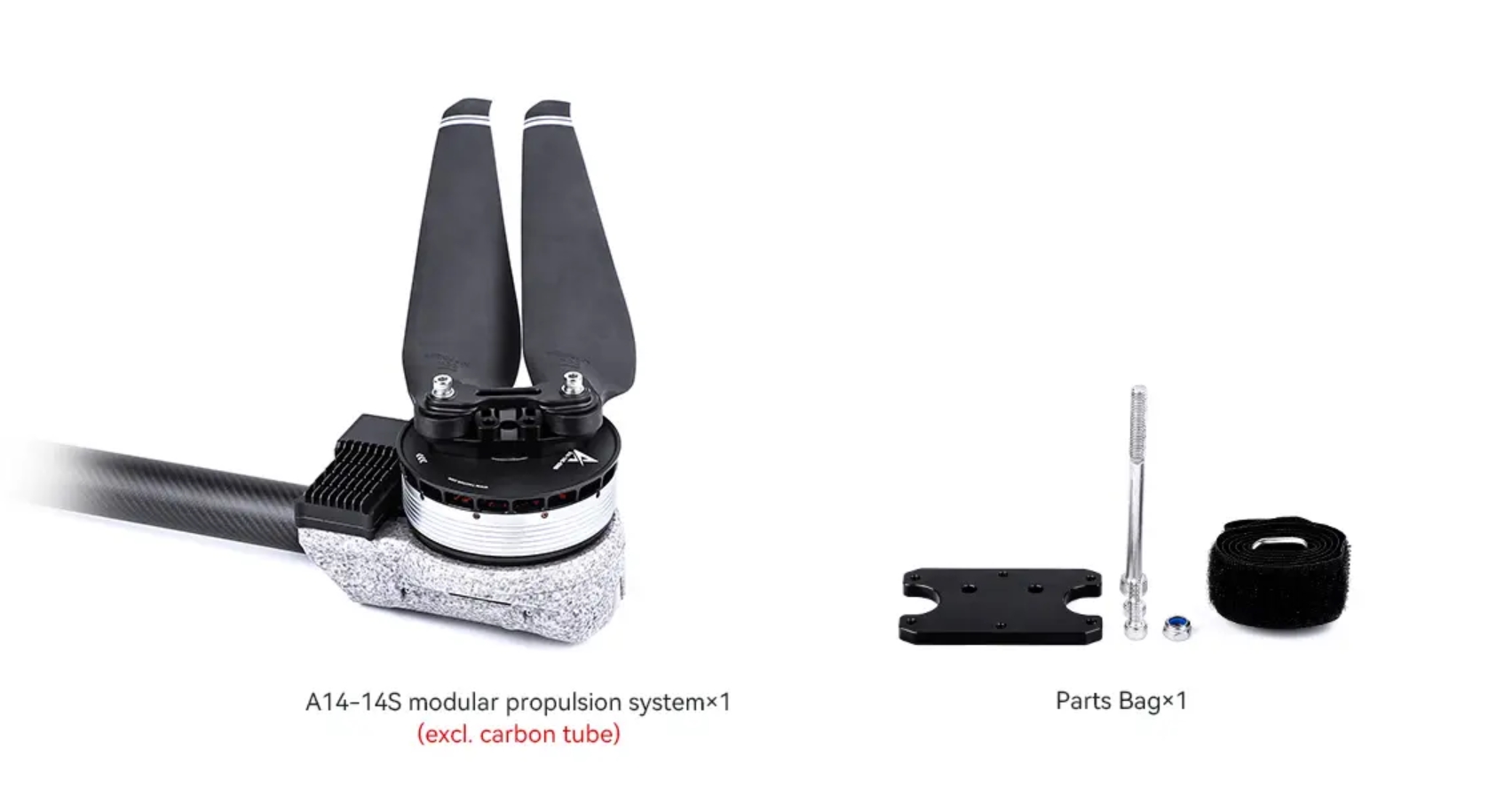

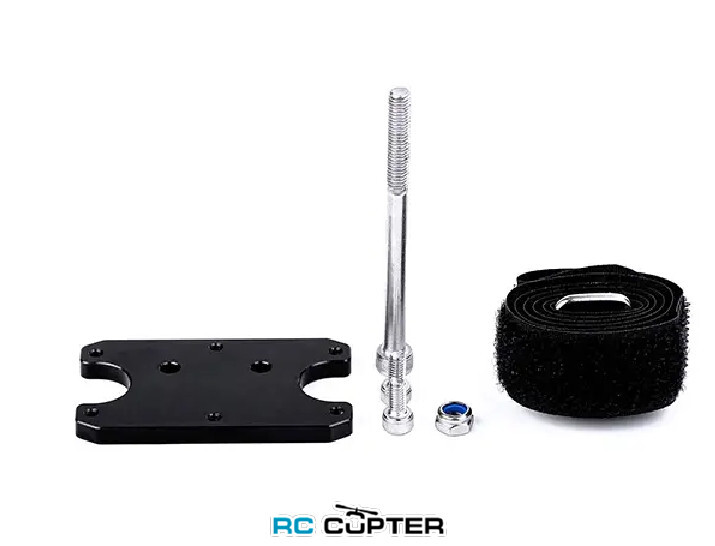

Комплектация

Набор ВМГ T-Motor A14-14S (A14-14S KV58, ESC 14S FOC 200A, MF5620P) без карбоновой трубы 50 мм в комплекте - 1 шт


Максимальная тяга:	62.7 кг
Материал:	-
Мощность:	-
Пиковый ток:	194.43 А
Производитель:	T-Motor
Пропеллер:	56"
Пылевлагозащита:	IPX6
Рекомендованная батарея:	12-14S
