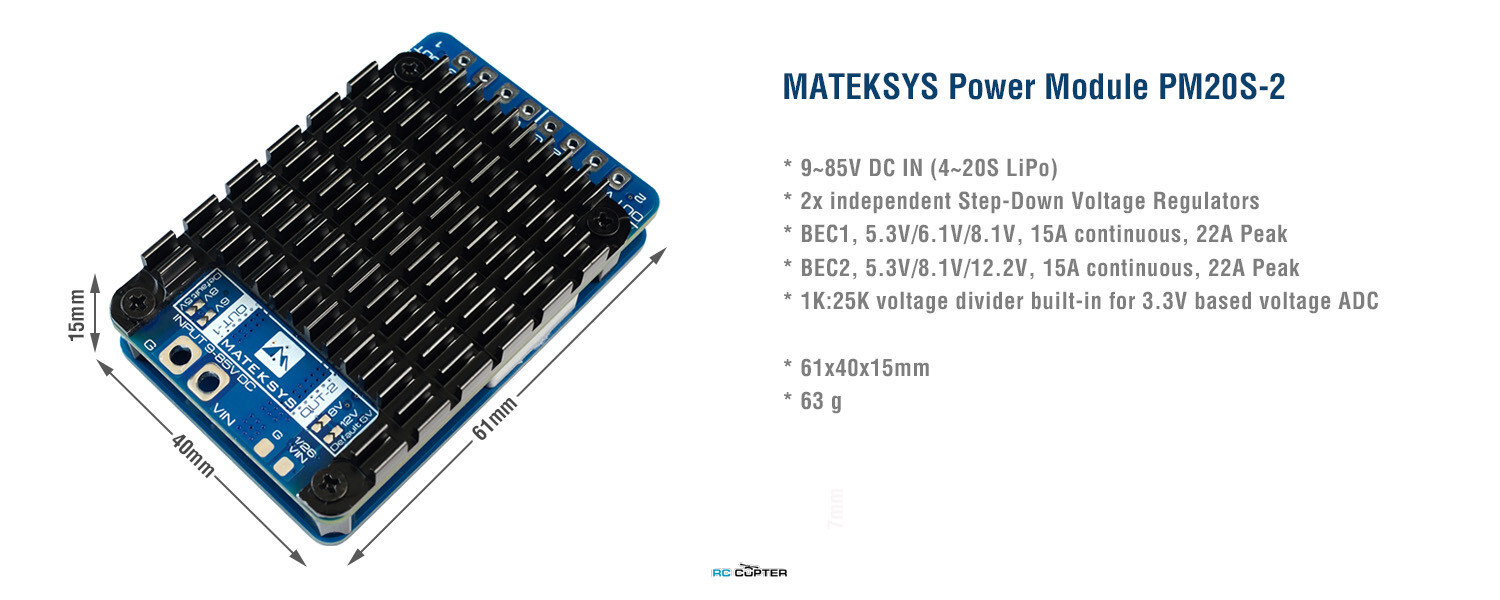

Модуль питания Matek PM20S-2

Характеристики:

•     PM20S-2 изготовлен с использованием компонентов на 100 В постоянного тока.
•     Поддерживает рабочее входное напряжение от 9 до 85 В постоянного тока с защитой TVS 85 В
•     2x независимых понижающих регулятора напряжения

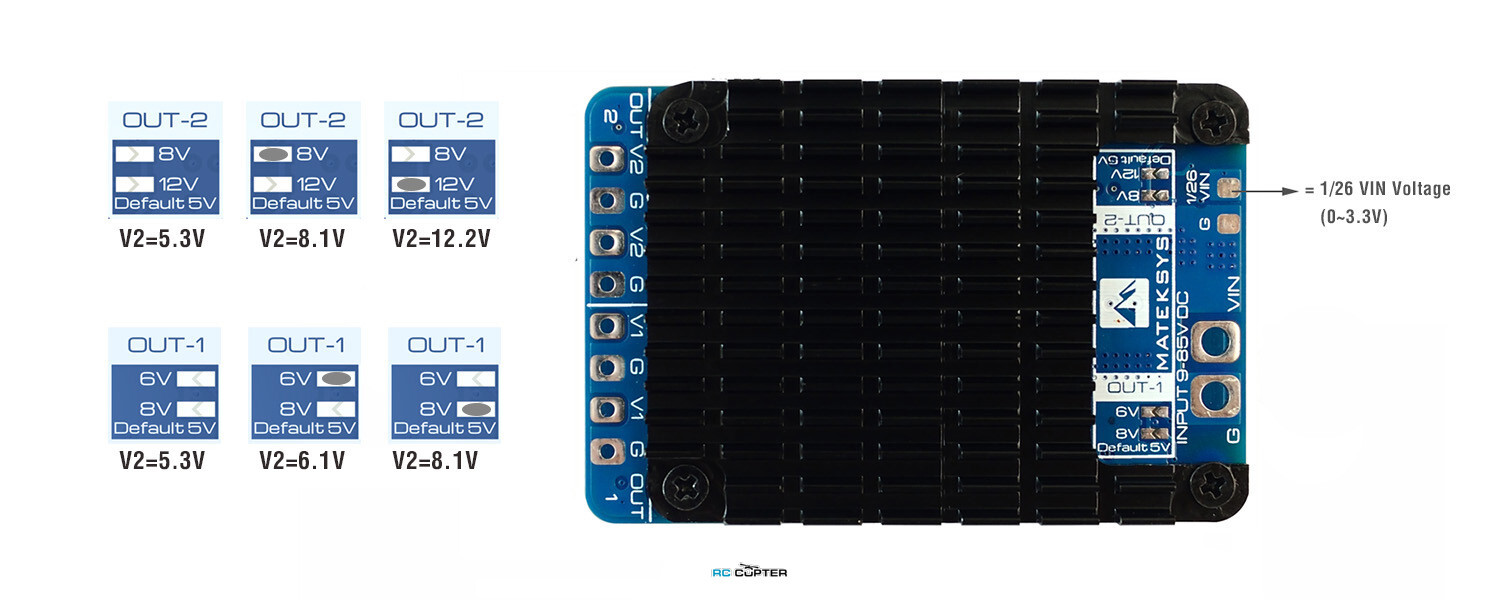

•     Регулятор 1, варианты выхода 5,3 В / 6,1 В / 8,1 В. Поддерживает стандартный непрерывный выходной ток до 15 А, пиковый ток до 22 А.
•     Регулятор 2, варианты выхода 5,3 В / 8,1 В / 12,2 В. Поддерживает стандартный непрерывный выходной ток до 15 А, пиковый ток до 22 А.
•     Встроенный делитель напряжения 1K:25K для ADC на базе напряжения 3,3 В.

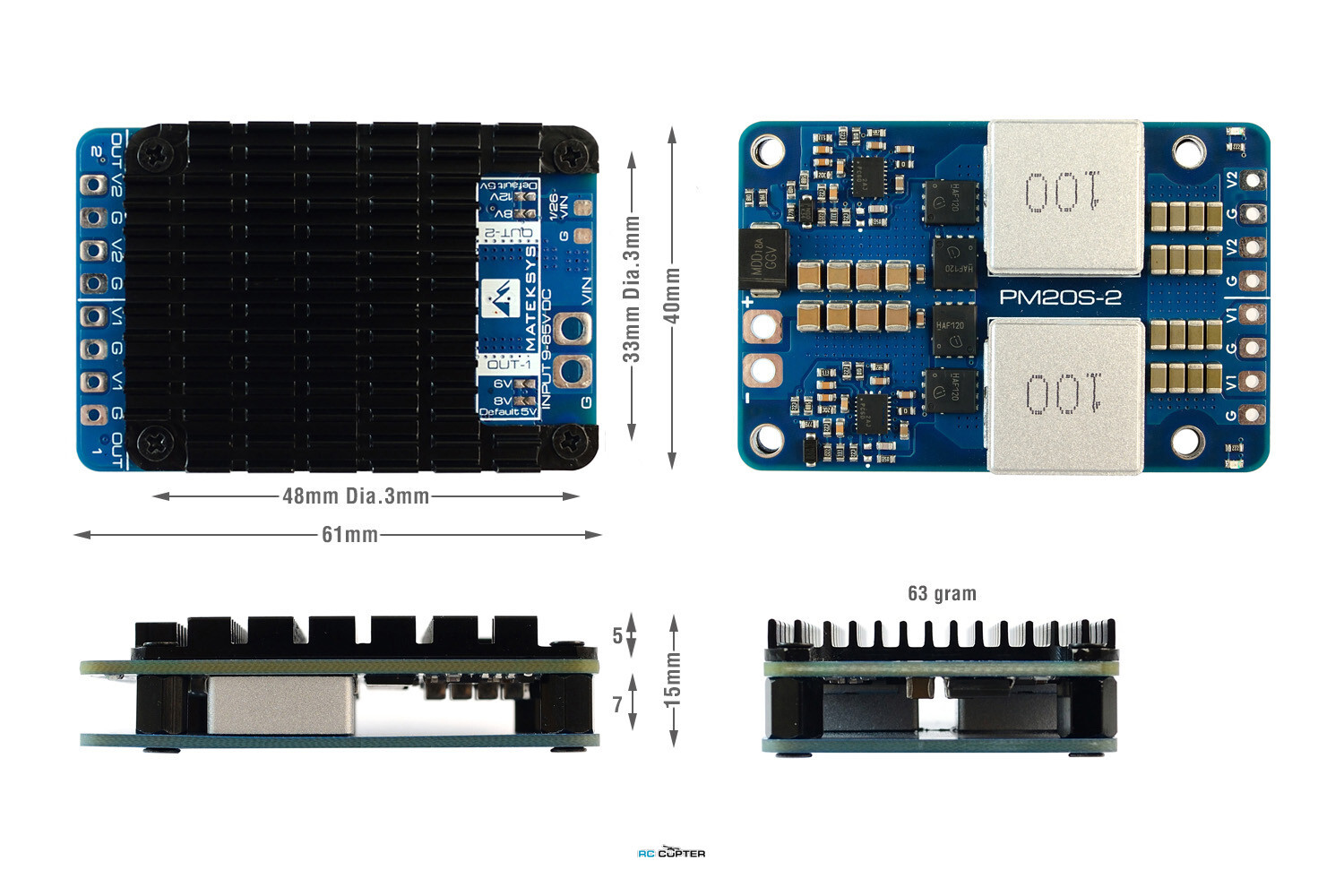

•     Размер и вес: 61x40x15 мм, 63 г.
•     3D-файл PM20S-2.zip

Регулятор 1

•     Выходное напряжение 5.3В / 6.1В / 8.1В.
•     Допуск на выходное напряжение 1,5%
•     Синхронный импульсный понижающий (или buck) регулятор с типичным КПД от 90% до 96%.
•     Поддерживает стандартный непрерывный выходной ток до 15 А, пиковый ток до 22 А.
•     Выходная пульсация 25 мВ (VIN=42 В, выход 5,3 В при 5 А), 35 мВ (VIN=58 В, выход 5,3 В при 15 А).
•     Ток в режиме ожидания: 10~30 мА
•     Защита от обратного входного напряжения: Нет
•     Тепловое отключение 150C
•     Устойчивость к короткому замыканию на выходе (1 секунда)
•     Защита от перегрузки по току и самовосстановление
•     Совет: Входное напряжение >= 15 В требуется для непрерывного выходного тока 15 А

Регулятор 2

•     Выходное напряжение 5,3В / 8,1В/12,2В.
•     Допуск на выходное напряжение 1,5%
•     Синхронный импульсный понижающий (или «buck») регулятор с типичным КПД от 90 до 96 %.
•     Поддерживает стандартный непрерывный выходной ток до 15 А, пиковый ток до 22 А.
•     Пульсации на выходе 58 мВ (VIN=58 В, выход 12 В при 5 А).
•     Ток в режиме ожидания: 10~30 мА
•     Защита от обратного входного напряжения: Нет
•     Тепловое отключение 150C
•     Устойчивость к короткому замыканию на выходе (1 секунда)
•     Защита от перегрузки по току и самовосстановление
•     Совет: Входное напряжение >= 15 В требуется для непрерывного выходного тока 15 А

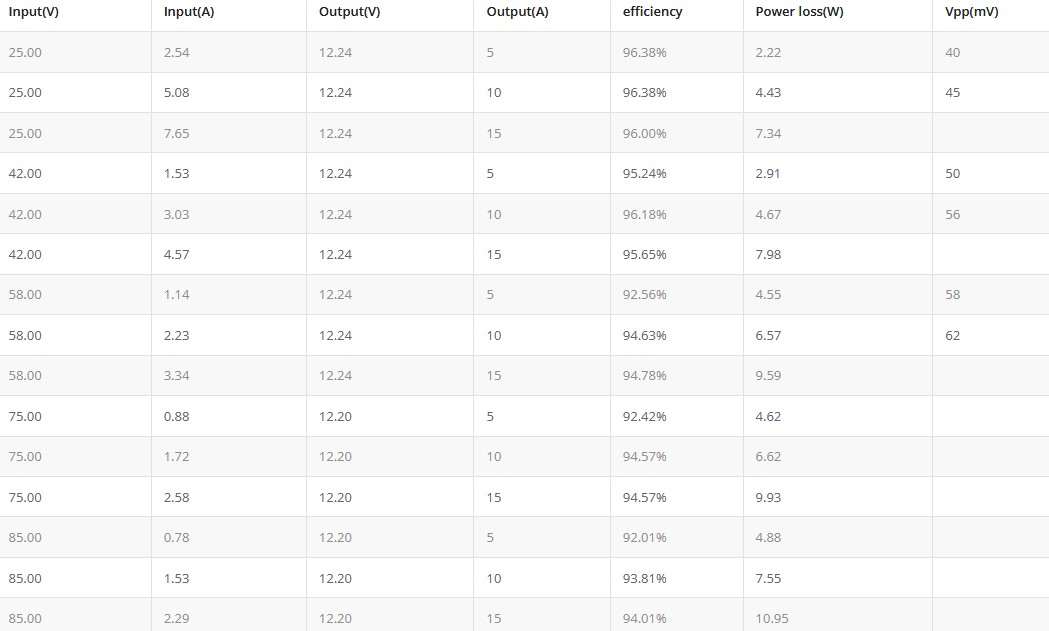

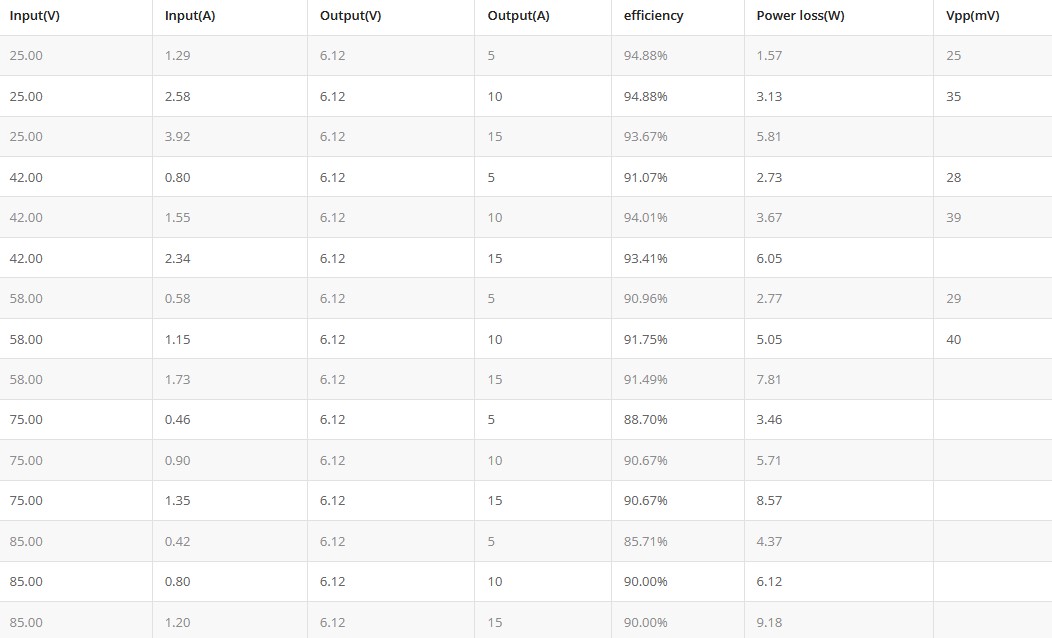

Данные тестирования:

Одиночный непрерывный выход BEC.  После непрерывной работы в течение 5 минут температура платы стабилизировалась на уровне 80~90℃. Нет теплового отключения при комнатной температуре 20℃.
Пиковый выходной ток 22A. Пиковый ток обычно имеет смысл для сервоприводов. Сервоприводы не всегда работают при непрерывной высокой нагрузке.

• Модуль питания Matek PM20S-2  - 1 шт.
