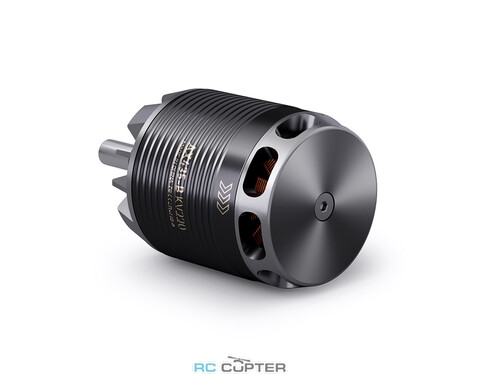

T-Motor AX435-B KV220 (16-17", 12S, 7.5 кг)

Артикул: 40794

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

Моторы серии AX для самолетов с фиксированным крылом.

Оптимизированные для БПЛА с длительным временем полета, эти моторы для пилотажных самолетов объединяют в себе оптимизированную для крейсерского полета электрическую силовую установку с двумя вариантами интерфейса: встроенным задним валом или внешним адаптером пропеллера для повышенной ударопрочности и устойчивости к перегрузкам.

Благодаря полой передней крышке (эффективное рассеивание тепла), проводке промышленного уровня и увеличенным подшипникам, высокоэффективный крейсерский мотор обеспечивает стабильную мощность.

ВЫСОКАЯ УНИВЕРСАЛЬНОСТЬ МОНТАЖА

Разработан для конфигураций с толкающим винтом. Имеет задний вал для внутренней установки и передний вал для внешней установки, что позволяет адаптировать его к различным конструкциям планера.

ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ ОХЛАЖДЕНИЯ

Оптимизирован для применения в толкающих вариантах. Торцевые крышки оснащены наклонными центробежными охлаждающими ребрами, выровненными по направлению вращения, что повышает эффективность отвода тепла на 5%.

БЫСТРАЯ УСТАНОВКА

Конструкция (collet-type prop hub) позволяет быстро устанавливать складные пропеллеры.

Характеристики:

Рекомендуемый взлетный вес (Takeoff Weight) 10-12 кг

KV	220	Ток холостого хода (15 В)	1.4A
Макс. мощность	1550W	Пиковый ток	75A
Номинальное напряжение (Lipo)	12S	Внутреннее сопротивление	46mΩ
Макс. тяга	7.5kg	Вес (включая кабель)	485g

Модель	AX435-B	Magnet Level	180℃
Размеры мотора	Φ49.5*89mm	Lead Cable (провод)	Enameled Wire 150mm
Статор	150°C high temperature -resisting coatings	Медный провод	220℃
Конфигурация	12N14P	Тест изоляции катушки	500V/5s
Диаметр вала	IN:8mm OUT:8mm	Стандарт динамической балансировки ротора	≤30mg
Подшипники	Imported MR148/688ZZ	Размер упаковки	19710475mm

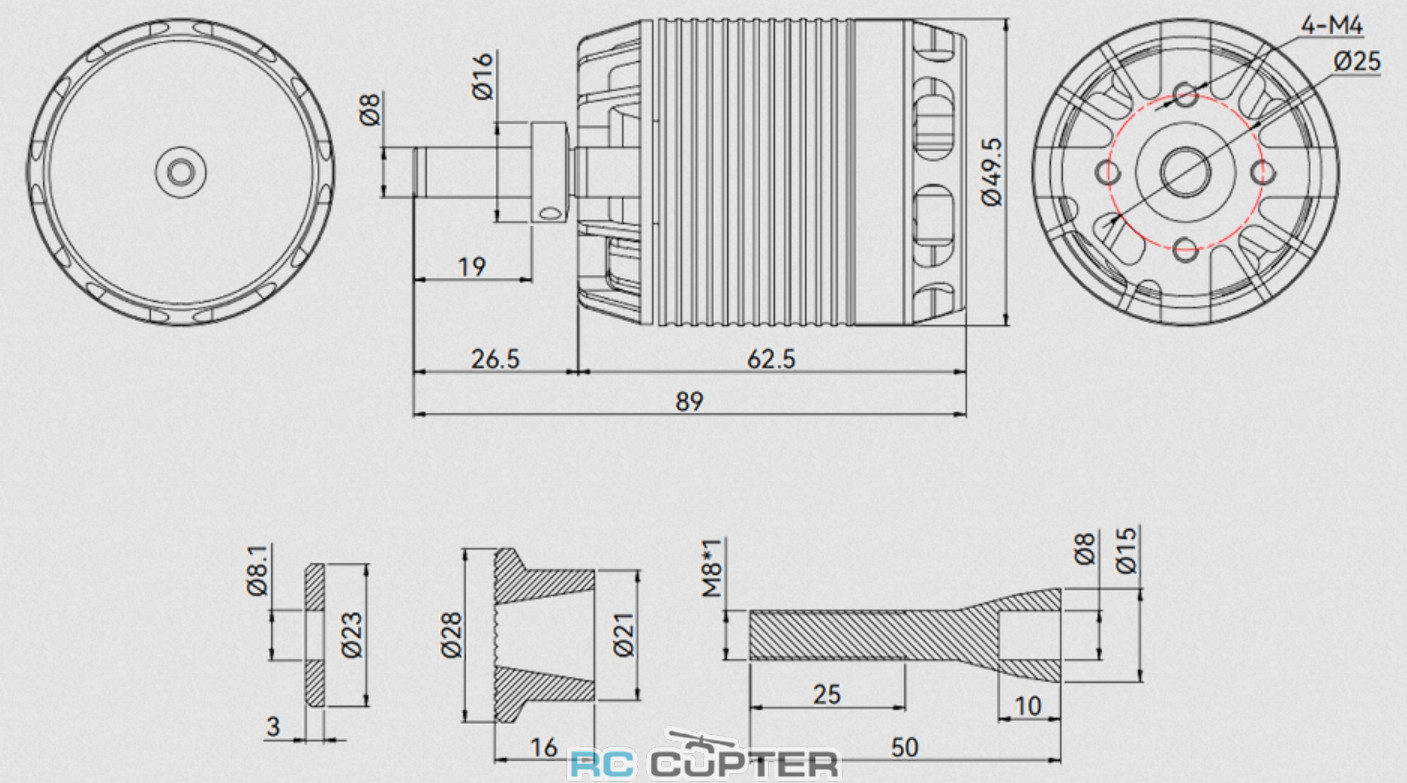

Чертёж:

Таблица тестирования:

Type	Propeller	Throttle (%)	Voltage (V)	Current (A)	Power (W)	RPM	Torque (N·m)	Thrust (g)	Efficiency (g/W)	Operating Temperature (℃)
AX435-B KV220	AUFZ 16*13	40%	44.71	6.39	286	3616	0.61	1143	4.00	77.4 (Ambient Temperature： 25)
		45%	44.66	8.42	376	3992	0.74	1403	3.73
		50%	44.61	11.35	506	4412	0.91	1734	3.42
		55%	44.52	15.36	684	4848	1.10	2111	3.09
		60%	44.44	19.75	878	5256	1.31	2498	2.85
		65%	44.36	23.85	1058	5597	1.49	2842	2.69
		70%	44.24	29.75	1316	5979	1.70	3256	2.47
		75%	44.13	35.98	1588	6326	1.89	3661	2.31
		80%	44.00	42.18	1856	6633	2.11	4051	2.18
		90%	43.70	58.10	2539	7239	2.55	4836	1.90
		100%	43.38	74.42	3228	7708	2.91	5488	1.70
	AUFZ 17*14	40%	44.77	4.95	221	3722	0.46	1437	6.49	85.3 (Ambient Temperature： 25)
		45%	44.74	6.55	293	4121	0.56	1777	6.07
		50%	44.69	8.95	400	4578	0.70	2226	5.57
		55%	44.63	11.93	532	5021	0.85	2704	5.08
		60%	44.57	15.05	671	5441	0.99	3192	4.76
		65%	44.50	18.45	821	5816	1.11	3664	4.46
		70%	44.41	22.86	1015	6212	1.27	4213	4.15
		75%	44.32	27.93	1238	6606	1.48	4790	3.87
		80%	44.21	33.51	1481	6977	1.67	5357	3.62
		90%	43.96	45.84	2015	7631	2.04	6477	3.21
		100%	43.68	60.38	2637	8195	2.44	7473	2.83
Notes：Motor temperature is the motor surface temperature aftering running at 100% for 1 mins. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation.)

Комплектация:

T-Motor AX435-B KV220 - 1 шт

Вес:	485 г
Диаметр вала:	8 мм
Диаметр мотора:	49.5 мм
Длина мотора:	89 мм
KV:	220
Максимальная тяга:	7.5 кг
Мощность:	1550 Вт
Пиковая мощность:	3200 Вт
Пиковый ток:	75 А
Производитель:	T-Motor
Пропеллер:	16" , 17"
Пылевлагозащита:	-
Рекомендованная батарея:	12S
