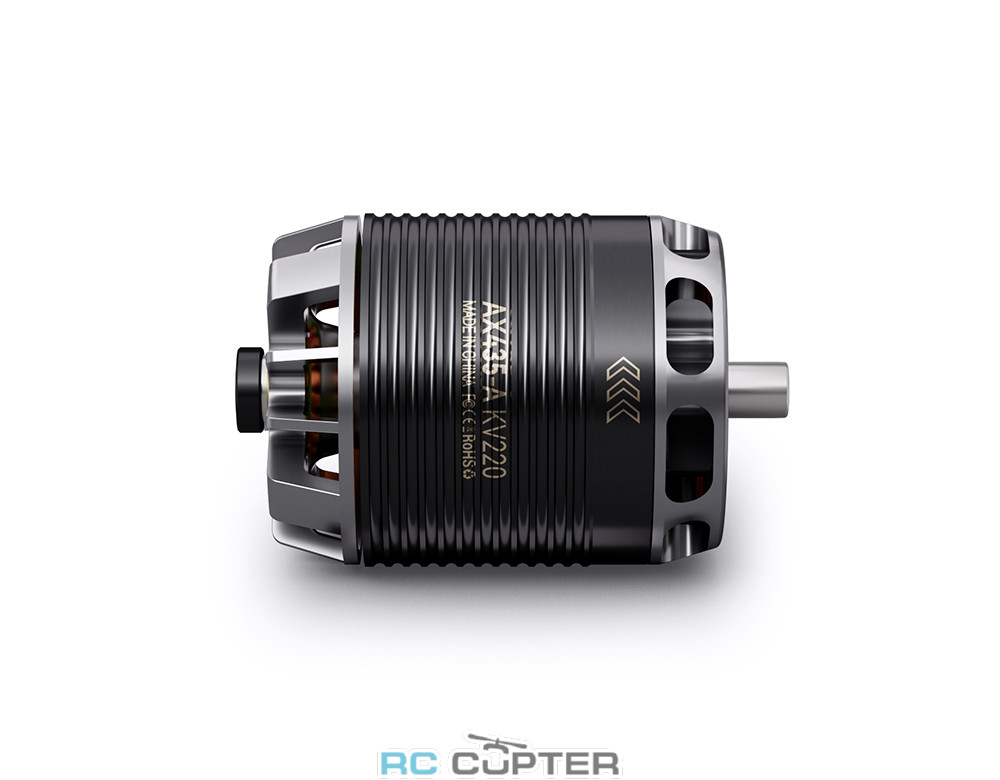

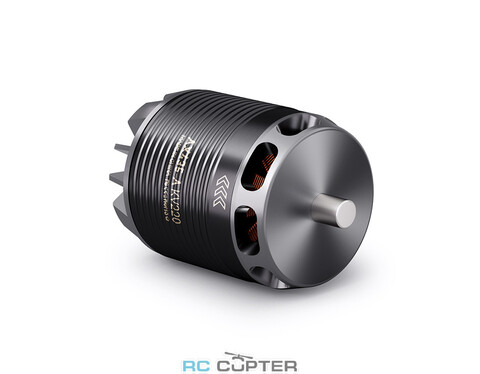

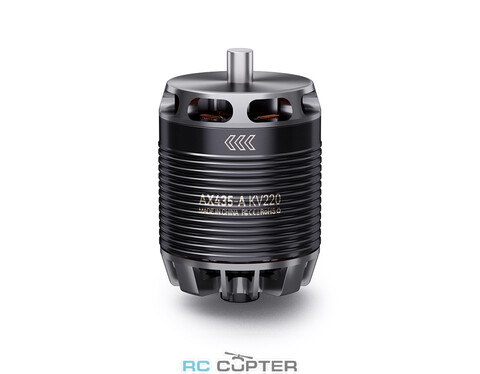

T-Motor AX435-A KV220 (16-17", 12S, 7.5 кг)

Артикул: 40793

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

Моторы серии AX для самолетов с фиксированным крылом.

Оптимизированные для БПЛА с длительным временем полета, эти моторы для пилотажных самолетов объединяют в себе оптимизированную для крейсерского полета электрическую силовую установку с двумя вариантами интерфейса: встроенным задним валом или внешним адаптером пропеллера для повышенной ударопрочности и устойчивости к перегрузкам.

Благодаря полой передней крышке (эффективное рассеивание тепла), проводке промышленного уровня и увеличенным подшипникам, высокоэффективный крейсерский мотор обеспечивает стабильную мощность.

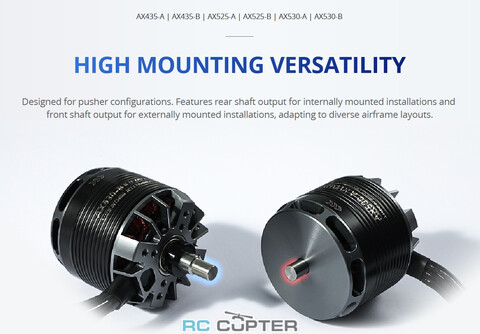

ВЫСОКАЯ УНИВЕРСАЛЬНОСТЬ МОНТАЖА

Разработан для конфигураций с толкающим винтом. Имеет задний вал для внутренней установки и передний вал для внешней установки, что позволяет адаптировать его к различным конструкциям планера.

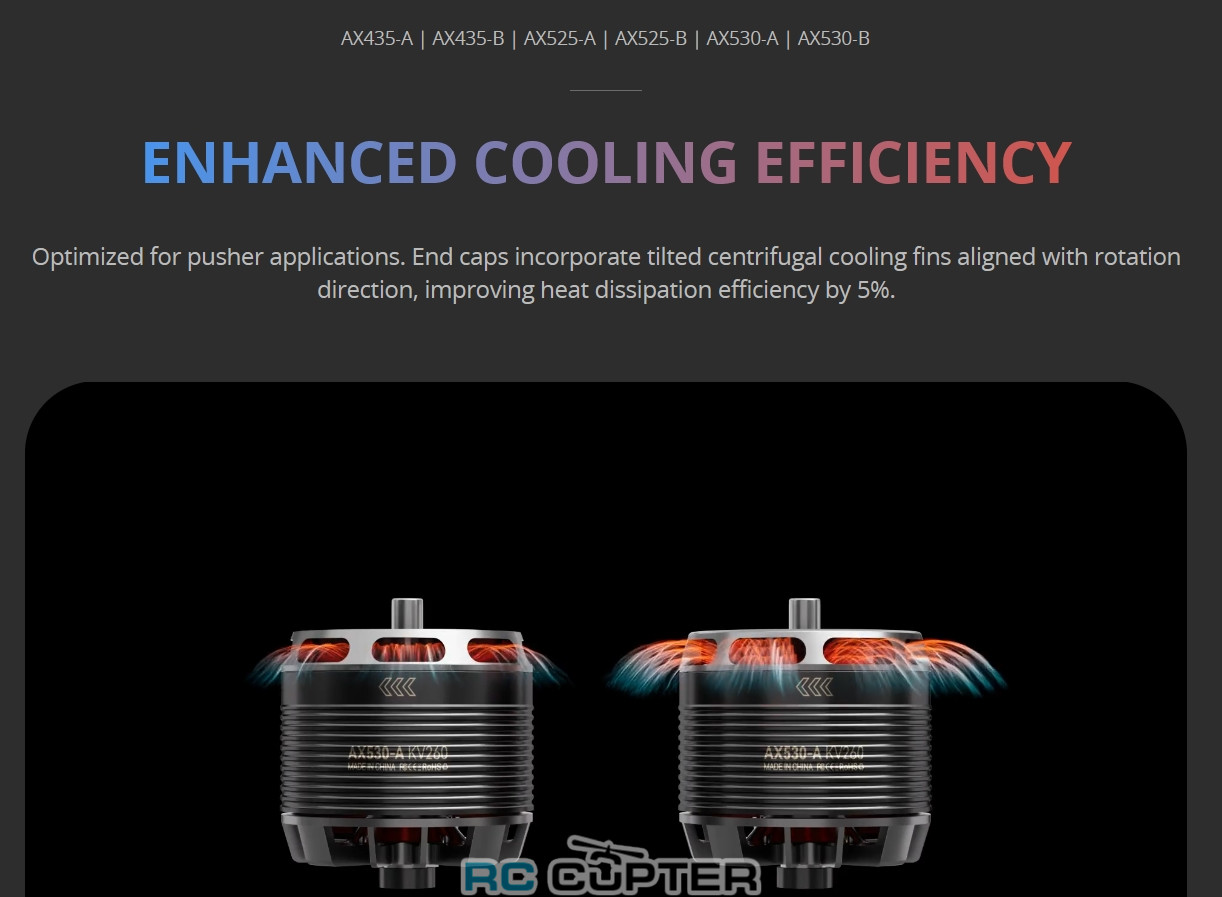

ПОВЫШЕННАЯ ЭФФЕКТИВНОСТЬ ОХЛАЖДЕНИЯ

Оптимизирован для применения в толкающих вариантах. Торцевые крышки оснащены наклонными центробежными охлаждающими ребрами, выровненными по направлению вращения, что повышает эффективность отвода тепла на 5%.

БЫСТРАЯ УСТАНОВКА

Конструкция (collet-type prop hub) позволяет быстро устанавливать складные пропеллеры.

Характеристики:

Рекомендуемый взлетный вес (Takeoff Weight) 10-12 кг

Модель	AX435-A	Magnet Level	180℃
Размеры мотора	Φ49.5*77.5mm	Lead Cable (провод)	Enameled Wire 150mm
Статор	150°C high temperature -resisting coatings	Медный провод	220℃
Конфигурация	12N14P	Тест изоляции катушки	500V/5s
Диаметр вала	IN:8mm OUT:8mm	Стандарт динамической балансировки ротора	≤30mg
Подшипники	Imported MR148/688ZZ	Размер упаковки	19710475mm

KV	220	Ток холостого хода (15 В)	1.4A
Макс. мощность	1550W	Пиковый ток	75A
Номинальное напряжение (Lipo)	12S	Внутреннее сопротивление	46mΩ
Макс. тяга	7.5kg	Вес (включая кабель)	480g

Чертёж:

Таблица тестирования:

Type	Propeller	Throttle (%)	Voltage (V)	Current (A)	Power (W)	RPM	Torque (N·m)	Thrust (g)	Efficiency (g/W)	Operating Temperature (℃)
AX435-A KV220	AUFZ 16*13	40%	44.71	6.39	286	3616	0.61	1143	4.00	77.4 (Ambient Temperature： 25)
		45%	44.66	8.42	376	3992	0.74	1403	3.73
		50%	44.61	11.35	506	4412	0.91	1734	3.42
		55%	44.52	15.36	684	4848	1.10	2111	3.09
		60%	44.44	19.75	878	5256	1.31	2498	2.85
		65%	44.36	23.85	1058	5597	1.49	2842	2.69
		70%	44.24	29.75	1316	5979	1.70	3256	2.47
		75%	44.13	35.98	1588	6326	1.89	3661	2.31
		80%	44.00	42.18	1856	6633	2.11	4051	2.18
		90%	43.70	58.10	2539	7239	2.55	4836	1.90
		100%	43.38	74.42	3228	7708	2.91	5488	1.70
	AUFZ 17*14	40%	44.77	4.95	221	3722	0.46	1437	6.49	85.3 (Ambient Temperature：25)
		45%	44.74	6.55	293	4121	0.56	1777	6.07
		50%	44.69	8.95	400	4578	0.70	2226	5.57
		55%	44.63	11.93	532	5021	0.85	2704	5.08
		60%	44.57	15.05	671	5441	0.99	3192	4.76
		65%	44.50	18.45	821	5816	1.11	3664	4.46
		70%	44.41	22.86	1015	6212	1.27	4213	4.15
		75%	44.32	27.93	1238	6606	1.48	4790	3.87
		80%	44.21	33.51	1481	6977	1.67	5357	3.62
		90%	43.96	45.84	2015	7631	2.04	6477	3.21
		100%	43.68	60.38	2637	8195	2.44	7473	2.83
Примечания: Температура двигателя — это температура поверхности двигателя после 1 минуты работы на 100 % мощности. (На основании испытаний на испытательном стенде T-MOTOR все данные приведены только для справки. T-MOTOR оставляет за собой право на окончательную интерпретацию.)

Комплектация:

T-Motor AX435-A KV220 - 1 шт

Вес:	480 г
Диаметр вала:	8 мм
Диаметр мотора:	49.5 мм
Длина мотора:	77.5 мм
KV:	220
Максимальная тяга:	7.5 кг
Мощность:	1550 Вт
Пиковая мощность:	3200 Вт
Пиковый ток:	75 А
Производитель:	T-Motor
Пропеллер:	16" , 17"
Пылевлагозащита:	-
Рекомендованная батарея:	12S
