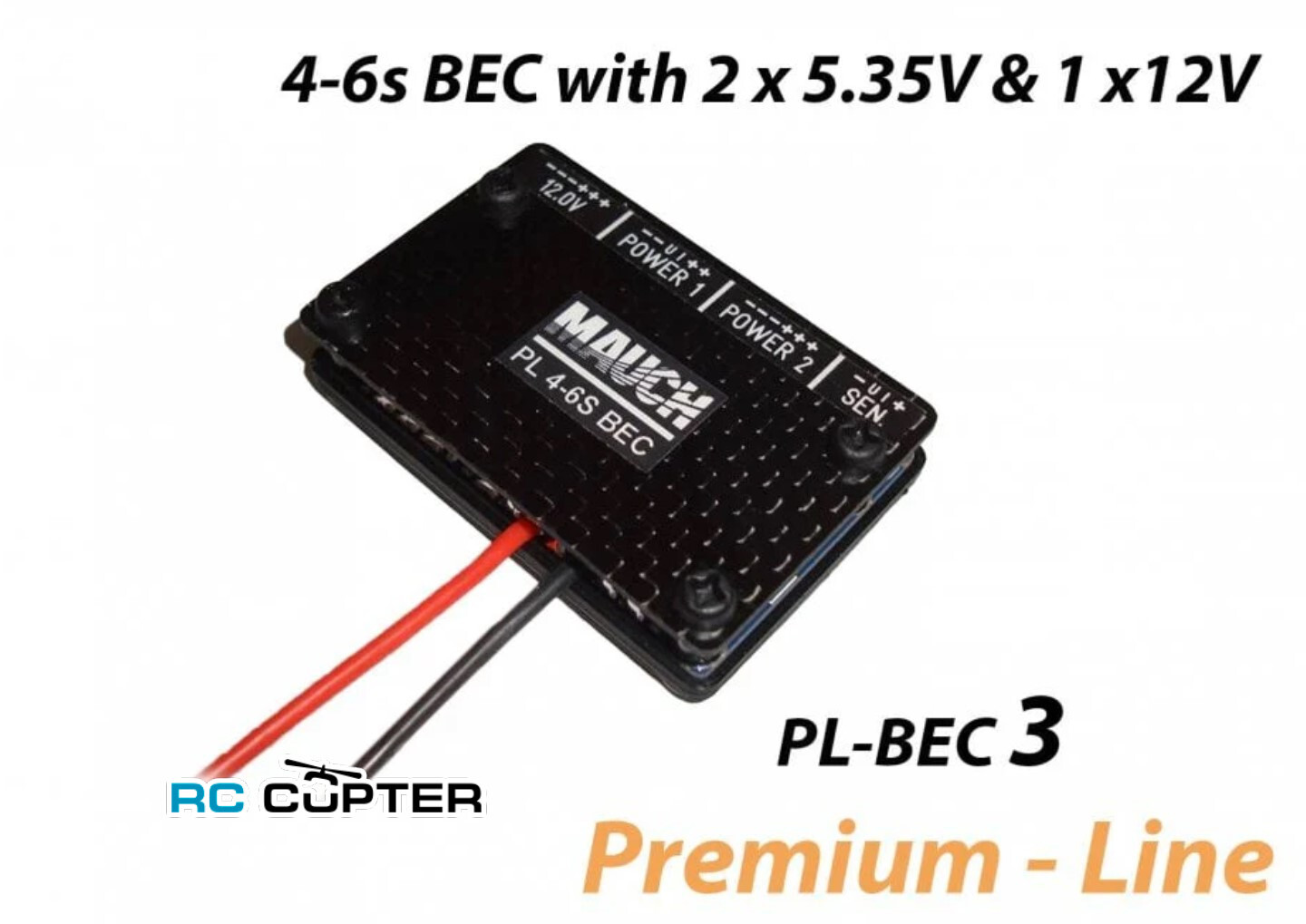

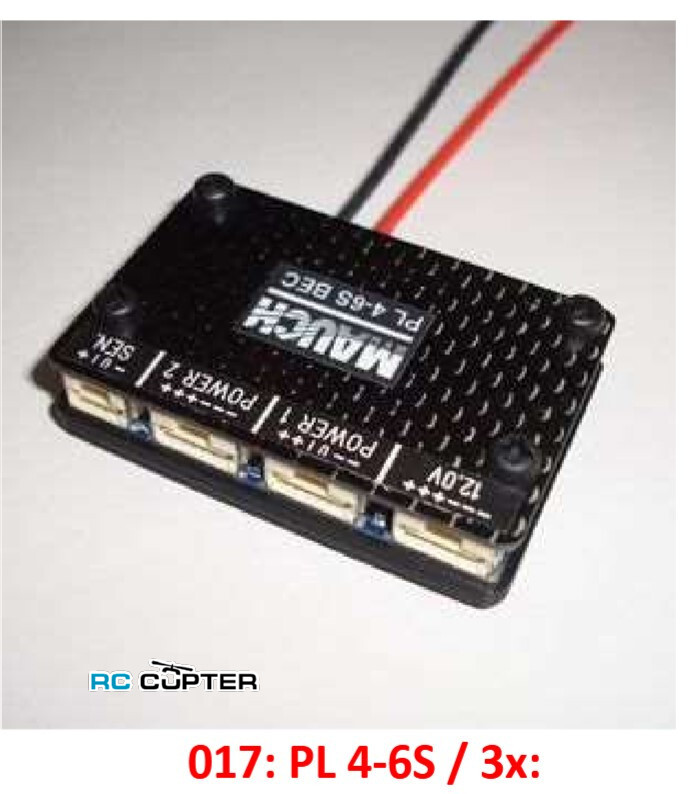

Стабилизатор напряжения Mauch 017 PL 4-6S BEC 2x5.35V - 3A 1x12.0V - 3A понижающий

MAUCH 017: PL 4-6S BEC 2x5.35V 1x12.0V

Новые BEC серии PL представляют собой усовершенствованную конструкцию по сравнению с BEC HS 2-6S, с следующими изменениями:

• Блок питания BEC больше не проходит через сенсорную плату и подключается непосредственно к полетной контроллеру.
• Яркий синий светодиод «питание включено».
• Порт подключения для платы датчика PL-xxx или PL - Sensor Hub X2/X8 с 5,0 В / 0,5 А

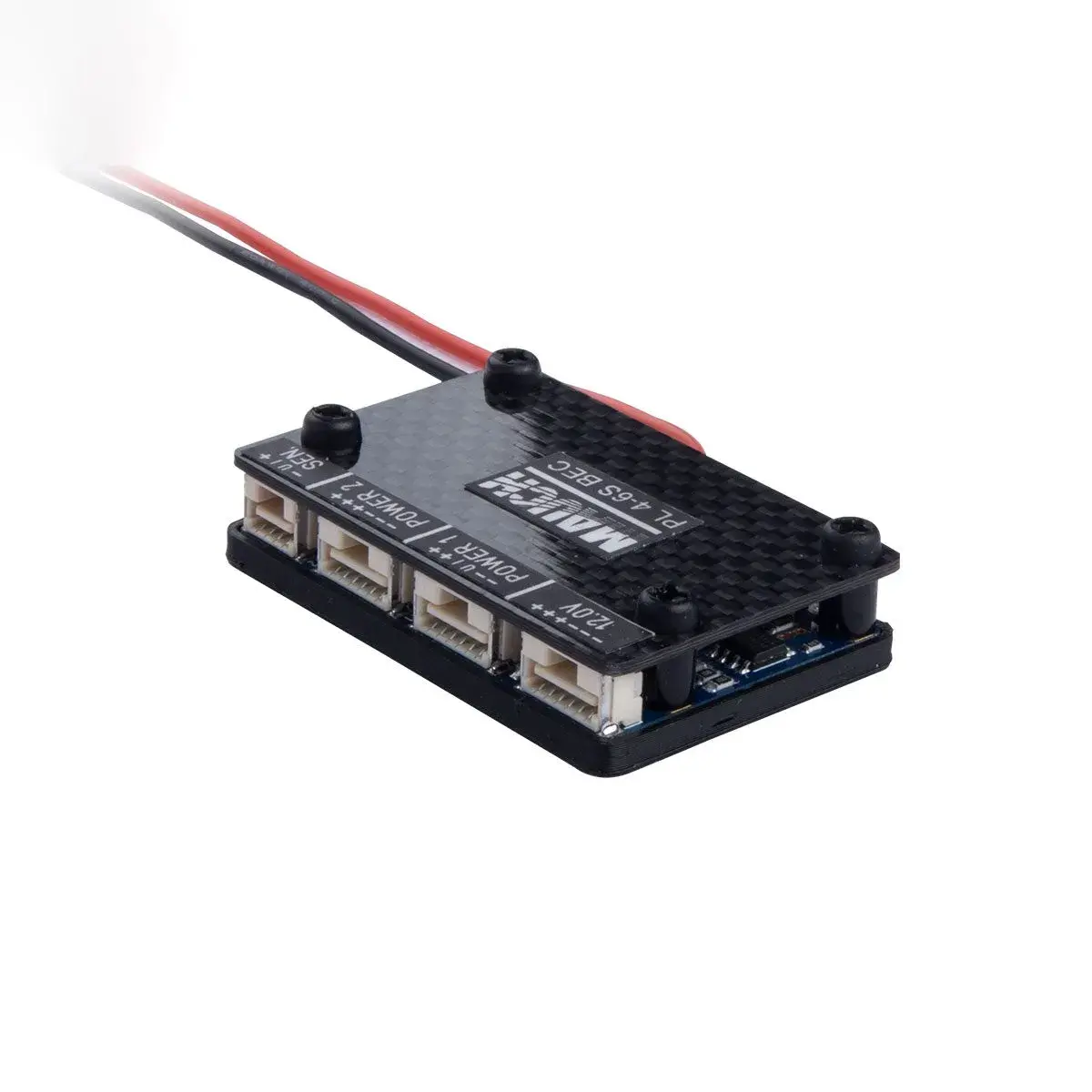

• Внешние подключения через разъемы Molex Clik-Mate / 1,25 мм. (50238)
• BEC измеряет выходной ток и увеличивает выходное напряжение на несколько милливольт в зависимости от выходной нагрузки. Это компенсирует падение напряжения в соединении от BEC к FC и к приемнику. Для поддержания более стабильного напряжения.
• В комплект поставки входит основание из ABS и крышка из CFK.

Характеристики

• Вход 4-6S LiPo / макс. 28 В.
• Выход 2x 5,35 В / 3 А + 1x 12,0 В / 3 А -> +/- 0,05 В –> пульсации 10 мВ (0,2 %) при выходном токе 1,5 А.
• Включенный источник питания LDO (+5,00 В +/- 0,03 В) для платы датчика PL-xxx, а также PL-Sensor Hub X2 и выходной разъем с Molex Clik-Mate 4p.
• Защита от неправильной полярности входа, а также входные и выходные конденсаторы TDK для предотвращения перегорания UBEC от скачков напряжения.
• Синий светодиод «ON» (3 шт.).

Размеры:

• 32 мм x 50 мм x 7 мм / 19 г без корпуса CFK.
• 34 мм x 52 мм x 10 мм / 24 г с корпусом CFK.

Установка:

Подключите минусовой (черный) провод PL - BEC как можно ближе к основной батарее, так как он является эталоном заземления для измерения напряжения. Положительный провод (красный) можно подключить к PDB.
PL - BEC можно прикрутить к основной раме, удалив 4 нижних винта M3 и просверлив отверстия в раме. Затем снова установите винты в раму.

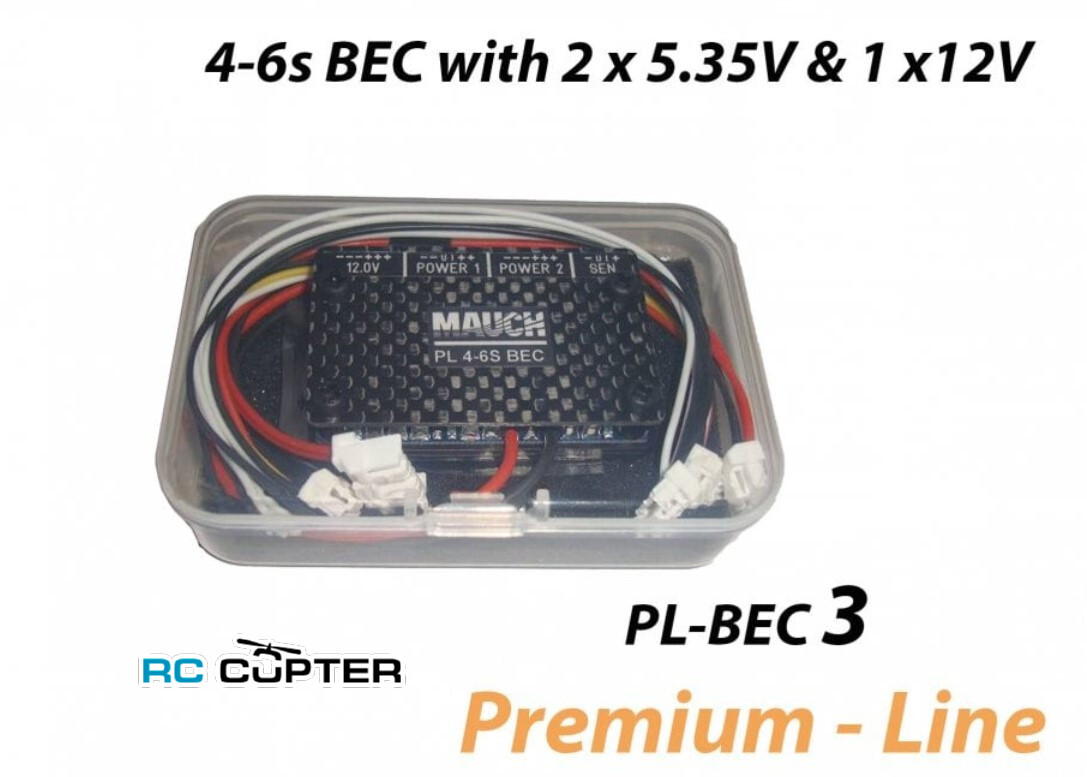

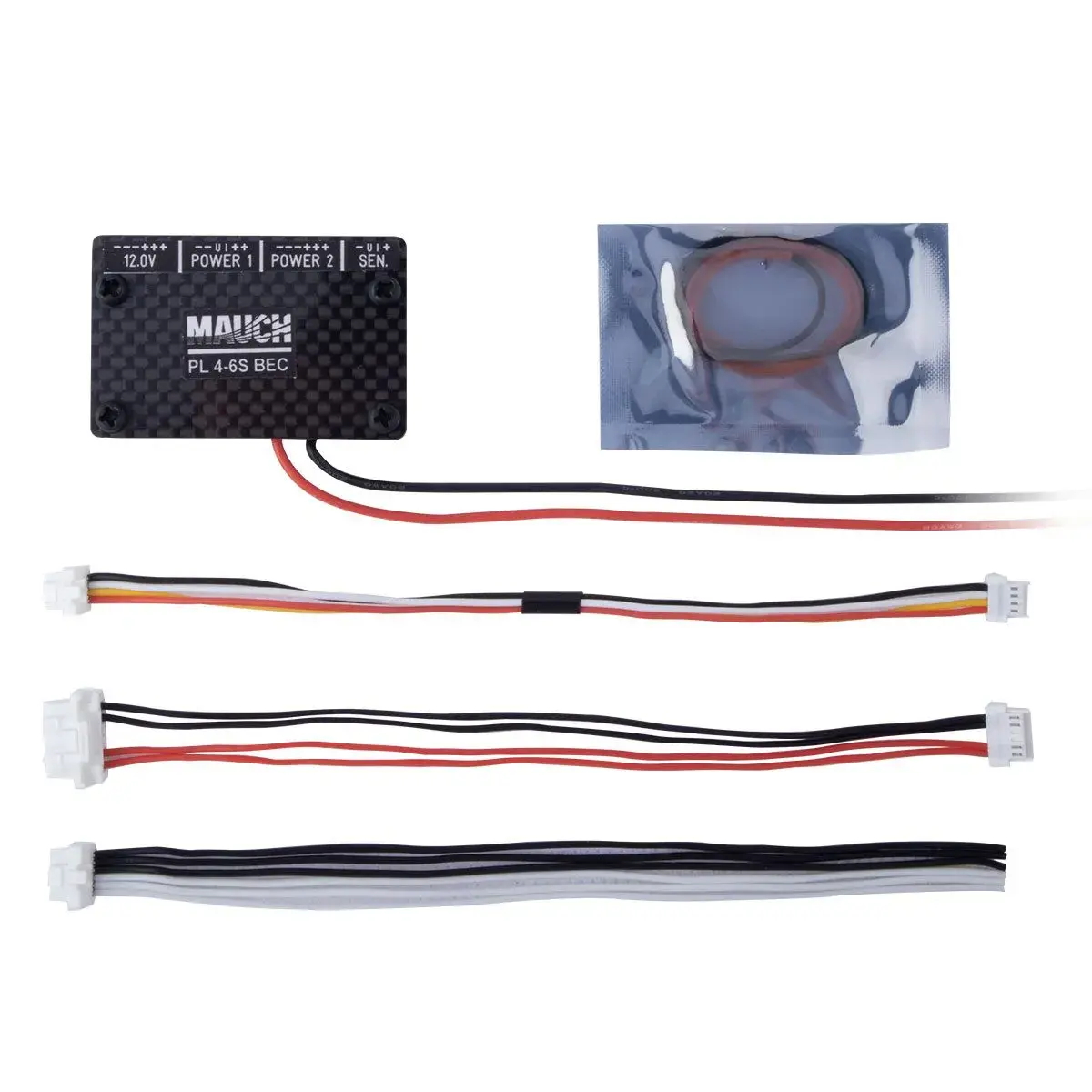

Комплект поставки:

• 1x PL-4-6S BEC 3x
• 1x CFK-корпус
• 1x кабель датчика (040) Molex Clik-Mate 4p / L = 150 мм
• 1x резервный кабель (050) для Pixhawk 2.1 / Molex Clik-Mate 2.0-6p / L = 150 мм
• 1x выходной кабель 12,0 В, один конец Molex Clik-Mate 1,25 мм-4p, другой конец открытый. / L = 150 мм

ПРИМЕЧАНИЕ:

BEC поставляется без кабеля для полетного контроллера, поэтому, пожалуйста, приобретите кабель, подходящий для вашего FC:

• 041: DF13-6p -> Pixhawk 1 / APM... и т. д.
• 042: Molex Clik-Mate 2.0 - 6p -> Pixhawk 2.1
• 043: JST-GH-6p -> Pixhawk 3... и т. д.

Ссылки:

• Руководство пользователя или https://cdn.shopifycdn.net/s/files/1/0828/8177/3890/files/User_Manual_PL_-_Series_2-6S_BEC.pdf?v=1698754149
• Настройка в MissionPlanner: MAUCH Power Monitor_ardupilot_documentation или https://ardupilot.org/copter/docs/common-mauch-power-modules.html
