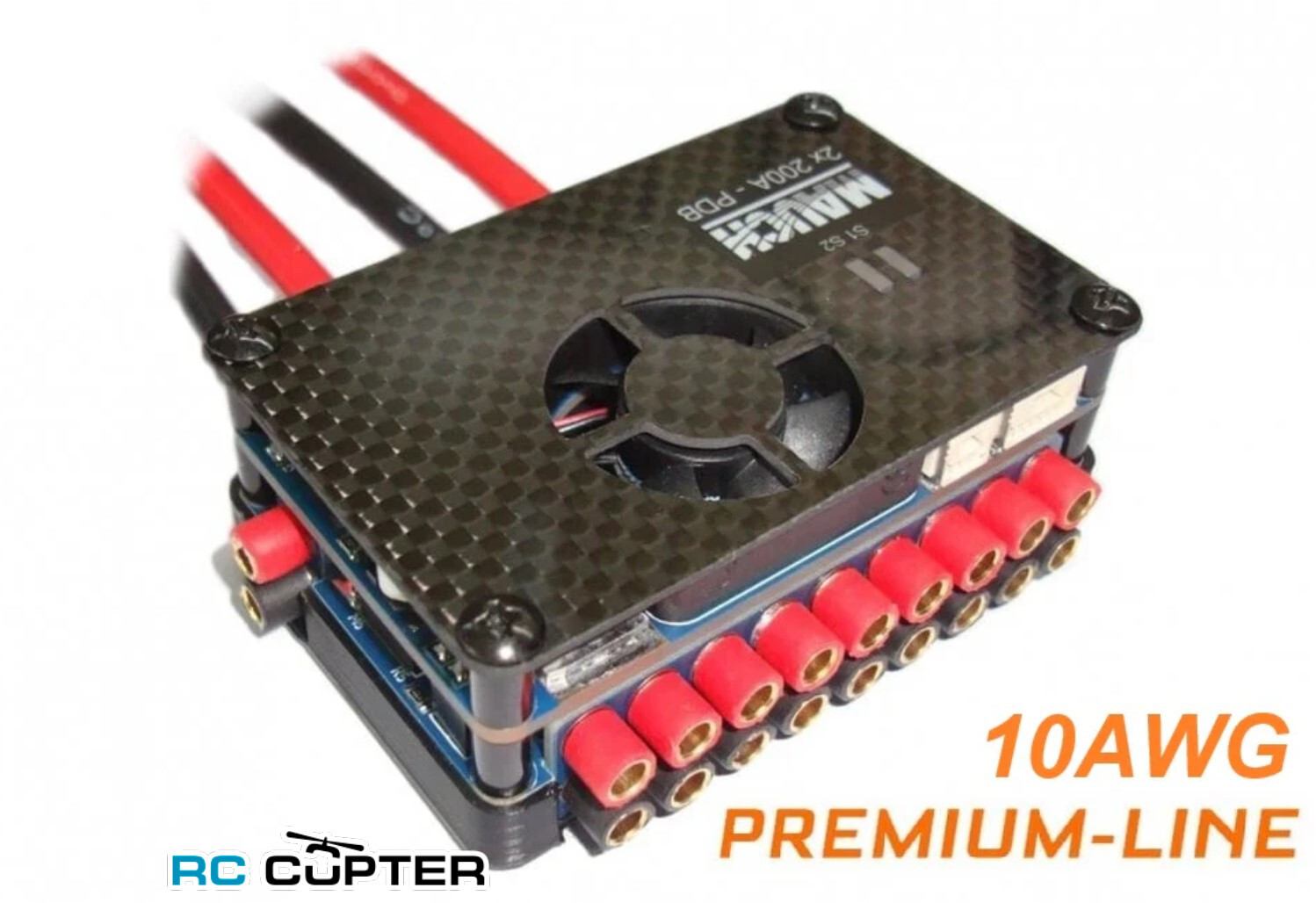

Плата распределения питания Mauch 030 PL (2x 200A PDB 4-14S, 8x ESC, HYB-BEC 5.3V 3A, 10AWG)

Плата распределения питания MAUCH 030: PL - 2x 200A PDB / 10AWG

Универсальный (All-in-one) PDB для Pixhawk 2.1 (The Cube) и любого другого полетного контроллера через адаптерный кабель. С встроенным датчиком Холла 2x200A, Sensor Hub X2, 4-14S HYB-BEC и, что наиболее важно, главным выключателем питания с постоянным током 400A. Выходы имеют разъемы типа «банан» 3,5 мм, а также запасные разъемы BEC после выключателя и перед выключателем.  Такая конструкция позволяет подключить основные батареи для запуска Cube и получения сигнала GPS без включения всего остального оборудования. Когда все будет готово, просто нажмите выключатель питания и летите.

Меньше проводов = более чистая конструкция

Защитите свои ESC и другое оборудование благодаря плавному включению питания от GND.

Рекомендуемый максимальный вес БПЛА = 50 кг.

Технические характеристики:

• Вход 2x 4-14S (абсолютный максимум 60 В) с переходными скачками напряжения максимум 62 В.
• 2x 200 А = 400 А (непрерывно) 1200 А при 25 °C в течение 1 секунды.
• Hub X2 можно отключить для использования одной батареи.
• Источник питания 5,3 В / 3 А для полетного контроллера.
• 2 входных кабеля 20 см 10 AWG (красный/черный).
• Размеры всего 75 x 49 x 27 мм -> 110 г (без кабелей)

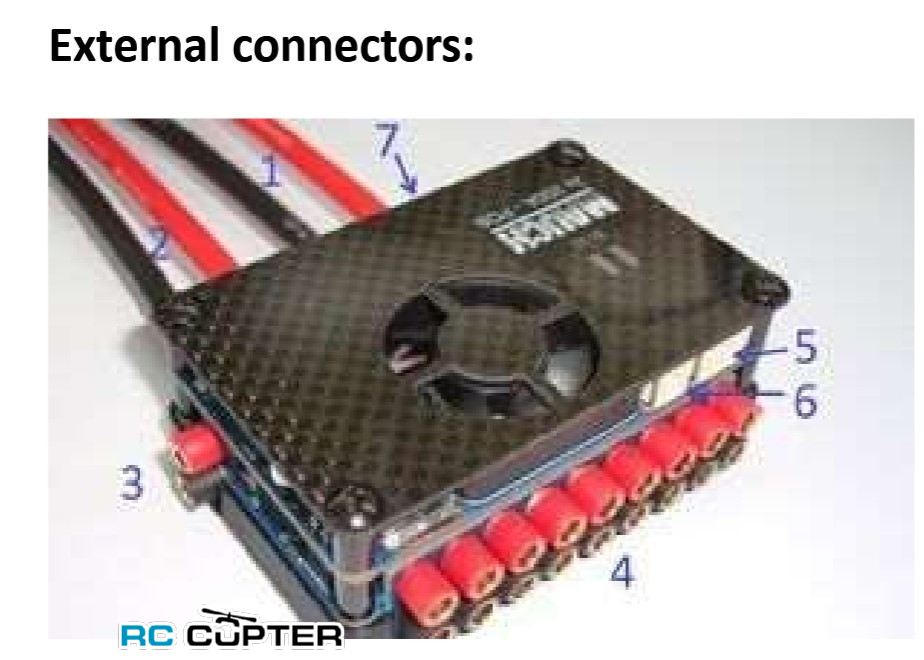

Внешние разъемы:

• 1: Главный вход для датчика Холла 1 (макс. 60 В) 200 А.
• 2: Главный вход для датчика Холла 2 (макс. 60 В) 200 А.
• 3: Внешний BEC, подключенный напрямую к основной
  батарее без главного выключателя.
• 4: 9 выходов после главного выключателя. Для до 8 ESC плюс один внешний BEC.
• 5: Выключатель питания 059, или, если не подключен, то фиктивный разъем для отключения X2.
• 6: Реле выхода сигнала тревоги датчика Hub X2.
• 7: К полетной приставке (+/+/I/U/-/-) с Molex
  Click-Mate 1,25 мм / 6p

PDB поставляется без прилагаемой термоусадочной трубки. Пожалуйста, выберите, хотите ли вы изолировать выходы небольшим кусочком трубки или сначала вставить bullet, а затем покрыть выход, включая bullet, одним кусочком термоусадочной трубки. В комплекте поставляется двухслойная самоклеящаяся термоусадочная трубка. В целях безопасности, пожалуйста, защитите неиспользуемые выходы небольшим кусочком термоусадочной трубки.

Важно!

Верхний ряд является положительным (красный), а нижний ряд — отрицательным (черный).

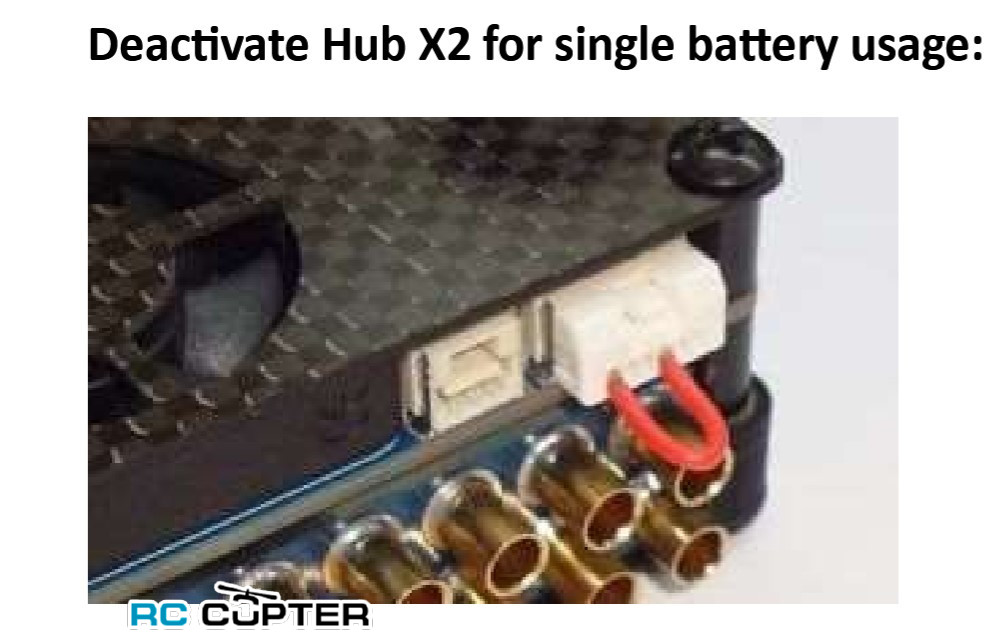

Отключение Hub X2 для использования с одной батареей:

Если вы используете опциональный 059: Выключатель питания, то Hub X2 можно деактивировать, нажав на выключатель питания в течение 3 секунд. Оба светодиода (S1/S2) загорятся красным цветом, указывая на то, что мониторинг батареи деактивирован. Реле сигнализации не будут активированы. Перезапуск питания вернет X2 в нормальный режим работы. Если вы не используете выключатель питания, подключите фиктивный разъем (см. рисунок) к выходу выключателя. Это отключит внутреннюю сигнализацию, и оба светодиода загорятся красным цветом.
Hub X2 будет отключен до тех пор, пока вы не удалите фиктивный разъем.

ВАЖНО:

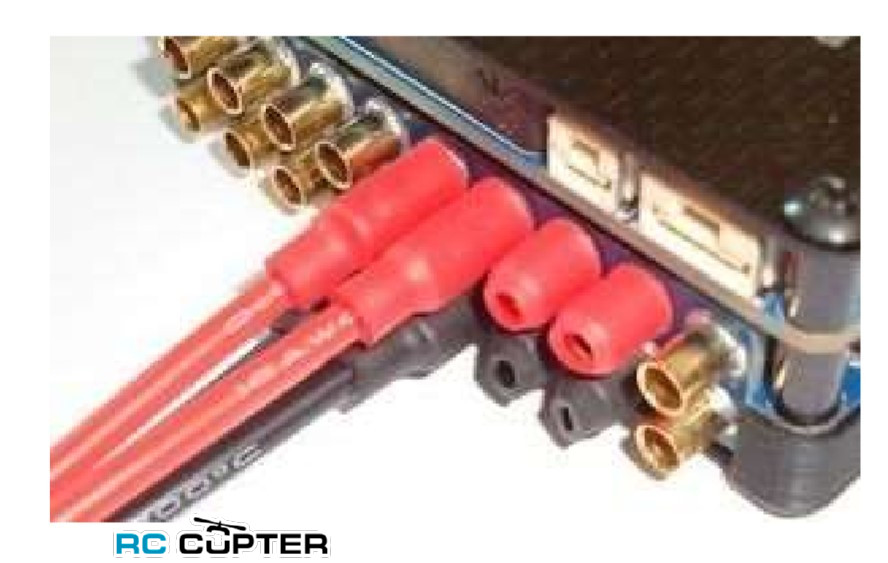

Выходные разъемы имеют размер 3,5 мм, а максимальный постоянный ток на каждый контакт составляет 40 А (50 А при пиковом нагрузке). Если у вас есть устройство, которое требует более высокого тока, рекомендуем использовать несколько выходов параллельно или припаять провод большего сечения непосредственно к разъему.
В разъем можно припаять провод 10 AWG, что увеличит максимальный ток на каждый контакт до 200 А. С проводом 12 AWG максимальный ток составляет 100 А.
Если у вас есть устройства с высоким током, используйте выходы в середине PDB, чтобы обеспечить сбалансированный ток через PDB.
Не рекомендуется использовать PDB для очень больших БПЛА. Ток в режиме зависания должен быть не более 200 А.

Комплект поставки:

• 1x PDB с припаянными входными проводами (2x 20 см 10AWG)
• 1x 042: PL – FC кабель для Pixhawk 2.1 (The Cube)
• 20x 3,5 мм разъемы (папа)
• 2x 26 см красно-черная термоусадочная трубка
• 2 пары разъемов AMASS / AS150

Важно:

• Поставляется без 059: Power-Switch (Выключатель питания)
• Поскольку эта деталь изготавливается на заказ, срок подготовки к отправке может составить до 12 рабочих дней.

Ссылки:

•  Руководство пользователя или https://cdn.shopifycdn.net/s/files/1/0828/8177/3890/files/PL_Series_030_and_030-8.pdf?v=1718345838
• Настройка в MissionPlanner: MAUCH Power Monitor_ardupilot_documentation или https://ardupilot.org/copter/docs/common-mauch-power-modules.html
