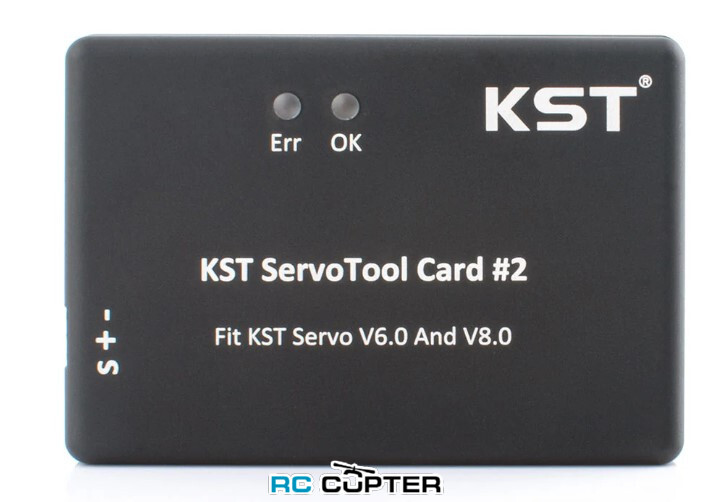

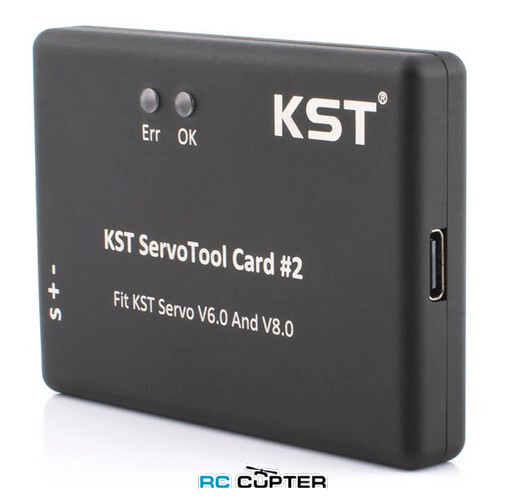

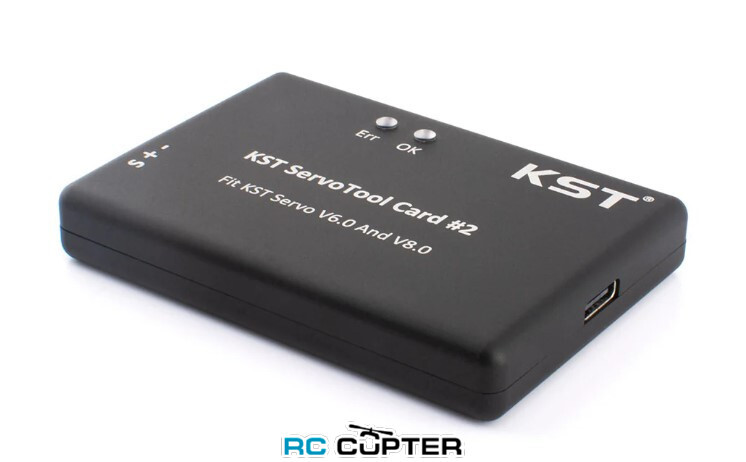

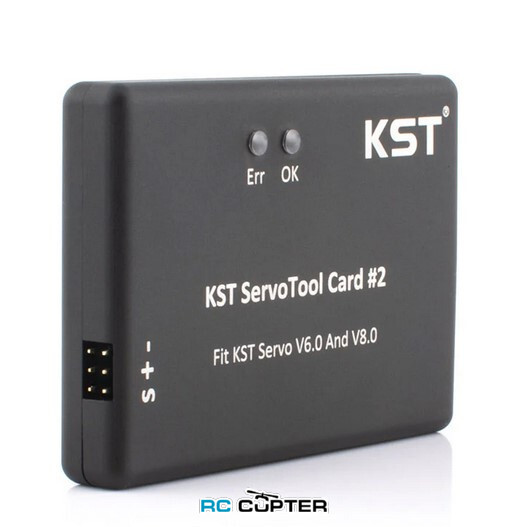

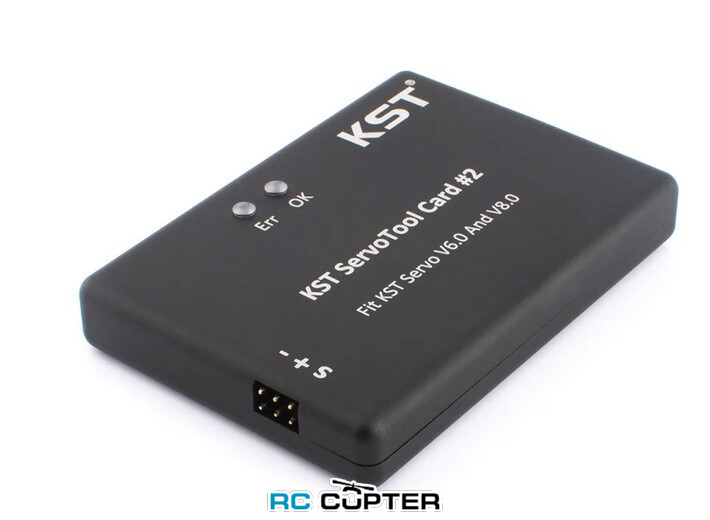

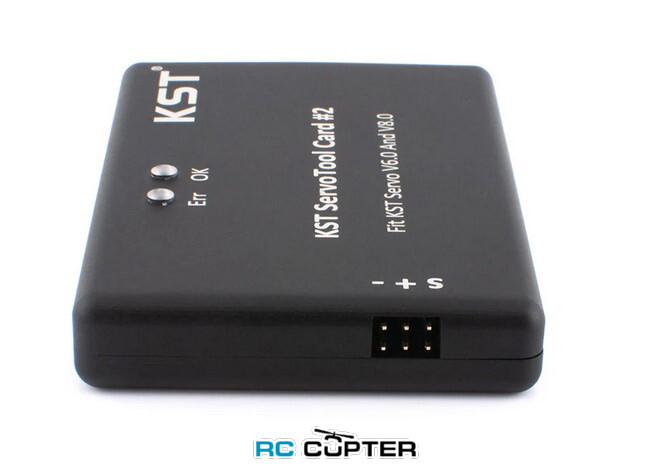

Программатор для сервоприводов KST Servo Programming Tool Card #2 for KST Servos V6.0 & V8.0

Карта программирования сервоприводов #2 для сервоприводов KST V6.0 и V8.0

KST Servo Programming Tool #2 - это USB-интерфейс для программирования сервоприводов KST V6.0 и V8.0 с компьютера. Для подключения к ПК требуется USB-кабель с разъемом USB-C.

Программное обеспечение для Servo USB PC Programming Tool #2 обновлено! Нажмите PWMCard V1.09 для получения новейшего программного обеспечения.

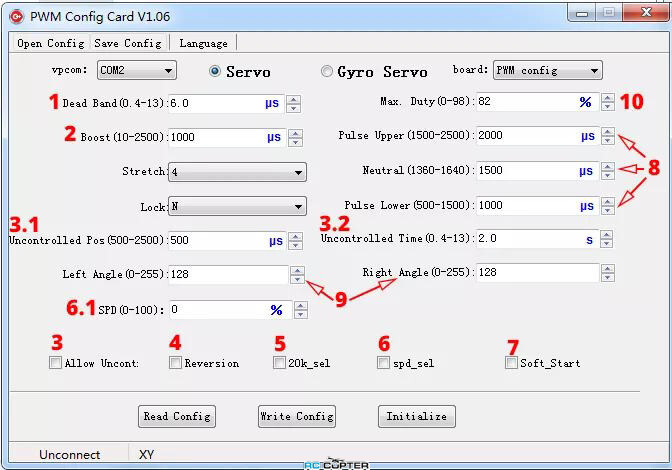

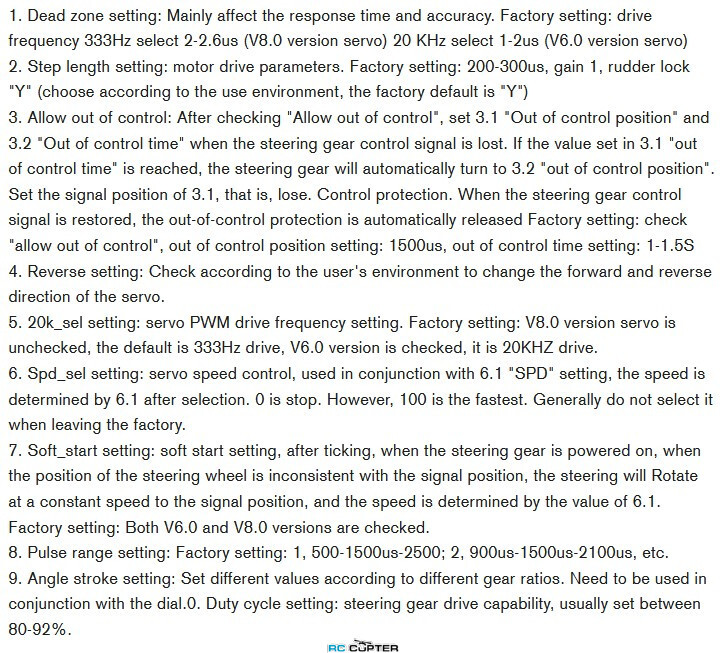

Инструкции по эксплуатации

1. Настройка мертвой зоны: В основном влияет на время отклика и точность. Заводская настройка: частота привода 333 Гц, выбор 2-2,6 usec (сервопривод версии V8.0), 20 КГц, выбор 1-2 usec (сервопривод версии V6.0).
2. Настройка длины шага: параметры привода двигателя. Заводская настройка: 200-300 usec, gain 1, блокировка руля «Y» (выбирается в зависимости от условий использования, заводская настройка по умолчанию «Y»)
3. Разрешить выход из-под контроля: После проверки «Разрешить выход из управления» установите значения 3.1 «Положение выхода из управления» и 3.2 «Время выхода из управления» при потере сигнала управления рулевым механизмом. При достижении значения, установленного в пункте 3.1 «Время выхода из управления», рулевой механизм автоматически переключится в пункт 3.2 «Положение выхода из управления». Установите положение сигнала 3.1, т.е. потеряйте. Защита управления. Когда сигнал управления рулевым механизмом восстанавливается, защита от выхода из-под контроля автоматически снимается Заводская настройка: проверить «разрешить выход из-под контроля», настройка положения выхода из-под контроля: 1500 usec, установка времени выхода из-под контроля: 1-1.5S
4. Реверсивная настройка: Проверьте в соответствии с условиями пользователя, чтобы изменить прямое и обратное направление сервопривода.
5. Настройка 20k_sel: настройка частоты ШИМ-привода сервопривода. Заводская настройка: Сервопривод версии V8.0 не отмечен, по умолчанию используется частота 333 Гц, сервопривод версии V6.0 отмечен, используется частота 20KHZ.
6. Настройка Spd_sel: управление скоростью сервопривода, используется в сочетании с настройкой 6.1 «SPD», скорость определяется 6.1 после выбора. 0 - это остановка. Однако 100 - самая быстрая. Обычно не выбирайте это значение при выходе с завода.
7. Soft_start setting: настройка плавного пуска, после ticking, при включении рулевого механизма, когда положение рулевого колеса не совпадает с положением сигнала, рулевое управление будет вращаться с постоянной скоростью до положения сигнала, а скорость определяется значением параметра 6.1. Заводская настройка: проверяются версии V6.0 и V8.0.
8. Настройка диапазона импульсов: Заводская настройка: 1, 500-1500usec-2500; 2, 900usec-1500usec-2100usec и т.д.
9. Настройка углового хода: Установите различные значения в соответствии с различными передаточными числами. Необходимо использовать в сочетании с циферблатом.0. Настройка рабочего цикла: возможность привода рулевого механизма, обычно устанавливается в диапазоне 80-92%.

Комплектация

• Серво USB ПК инструмент программирования #2 - 1 шт.
