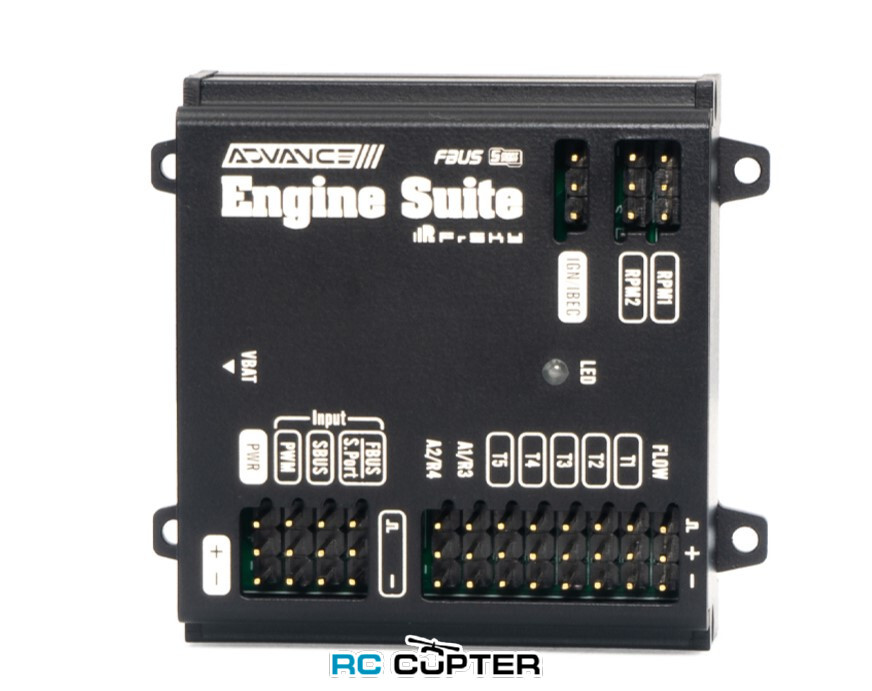

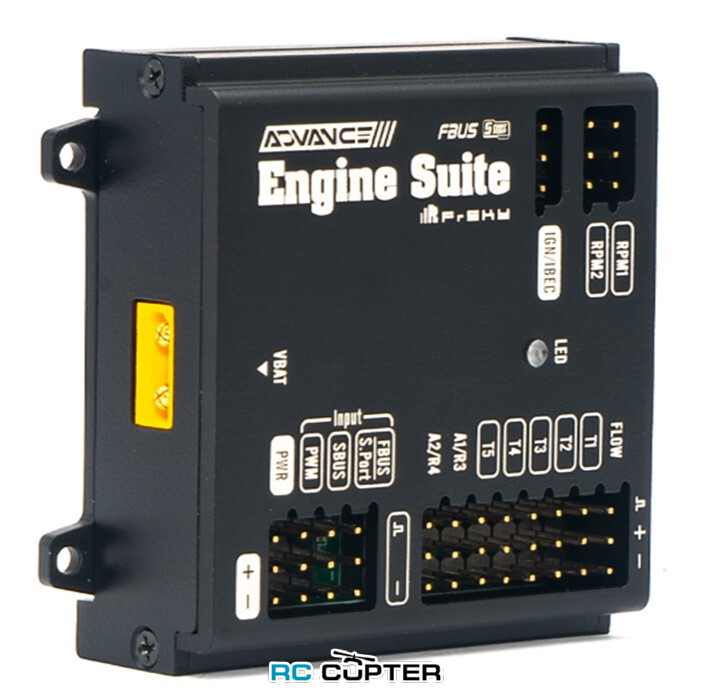

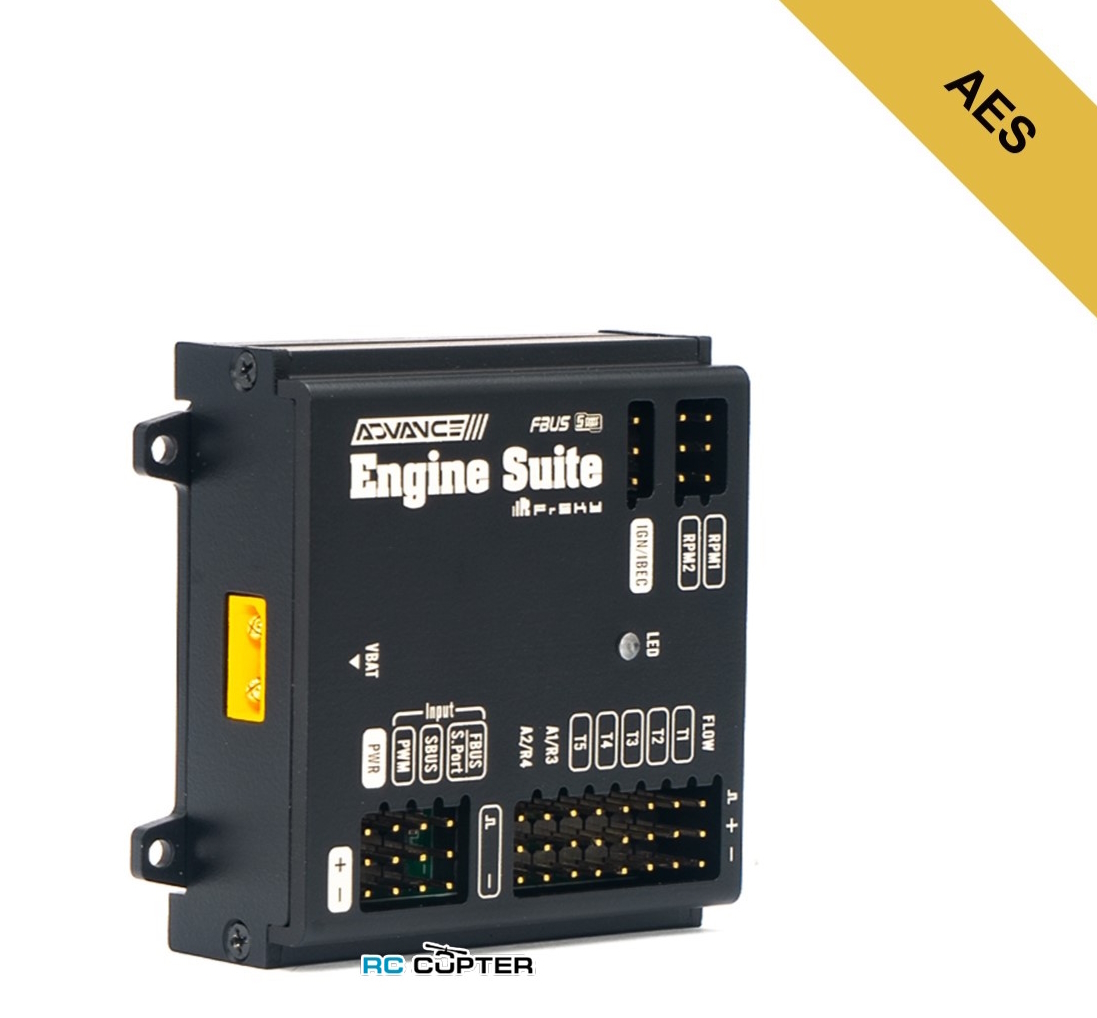

Модуль FrSky Advanced Engine Suite (AES) для системы зажигания

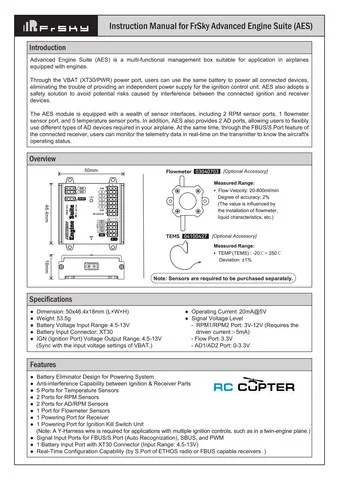

Advanced Engine Suite (AES) - это многофункциональный блок управления (модуль контроля), подходящий для применения в самолетах, оснащенных двигателями (engines) и для расширенных возможностей управления.

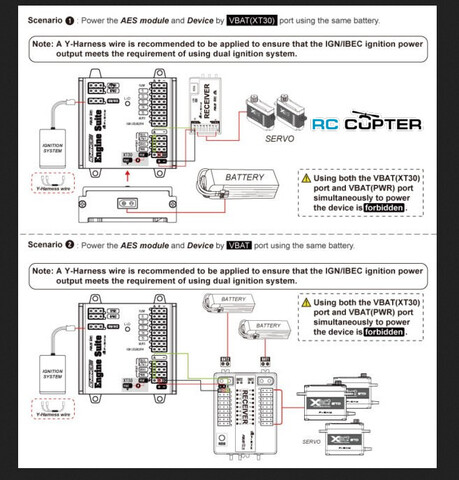

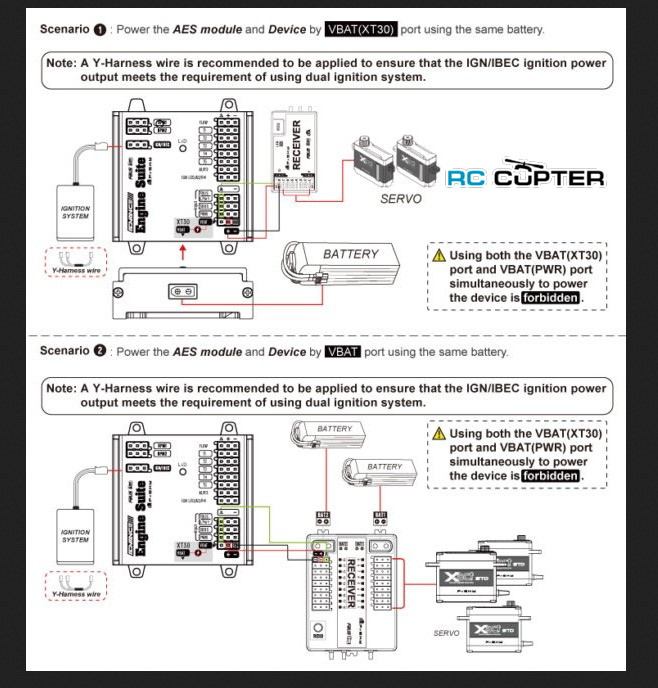

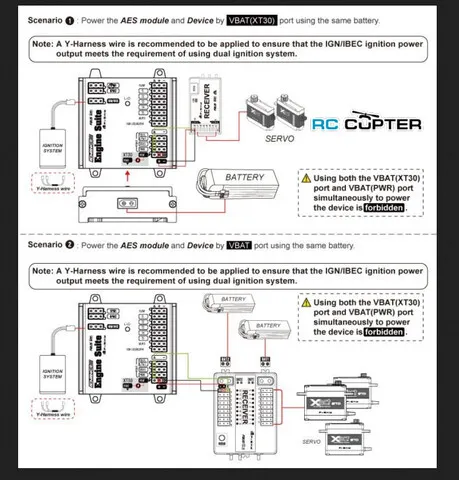

Благодаря порту питания VBAT (XT30/PWR) пользователи могут использовать одну и ту же батарею для питания всех подключенных устройств, избавляясь от необходимости обеспечивать независимый источник питания для блока управления зажиганием. В AES также реализовано безопасное решение, позволяющее избежать потенциальных рисков, вызванных помехами между подключенными устройствами зажигания и приемника.

Модуль AES оснащен множеством интерфейсов для датчиков (датчики необходимо приобретать отдельно):

•  2 порта для датчиков оборотов,
• 1 порт для датчиков расходомера
• 5 портов для датчиков температуры

Варианты датчиков:

• Датчик температуры TEMS 04100427,
• Расходомер 03040703.
• Кроме того, AES также предоставляет 2 порта AD, что позволяет гибко использовать различные типы устройств AD, необходимые в вашем самолете.

В то же время, благодаря функции FBUS/S.Port подключенного приемника, пользователи могут отслеживать телеметрические данные в режиме реального времени на передатчике, чтобы знать рабочий статус самолета.

Характеристики

•     Исключение батареи зажигания (независимая батарея не нужна).
•     Возможность защиты от помех между деталями зажигания и приемника
•     5 портов для датчиков температуры
•     2 порта для датчиков оборотов
•     2 порта для датчиков AD/RPM
•     1 порт для датчиков расходомера
      (Датчики необходимо приобретать отдельно. Варианты датчиков: датчик температуры TEMS [04100427], расходомер [03040703] )
•     1 порт питания для приемника
•     1 порт питания для блока выключателя зажигания
      (Примечание: Y-образный жгут проводов требуется для приложений с несколькими системами управления зажиганием, например, в двухмоторном самолете).
•     Порты ввода сигналов для FBUS/S.Port (автоматическое распознавание), SBUS и PWM
•     1 входной порт для аккумулятора с разъемом XT30 (диапазон входного сигнала: 4,5-13 В)

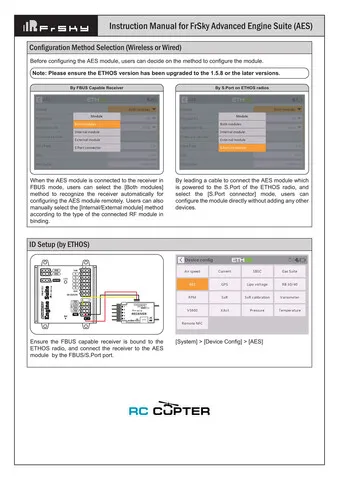

•     Возможность конфигурирования в реальном времени (с помощью S.Port радиостанции ETHOS или приемников с поддержкой FBUS)

Спецификация

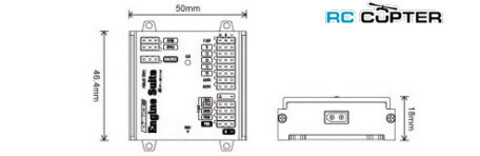

•     Размер: 50×46,4x18 мм (Д×Ш×Г)
•     Вес: 53,5 г
•     Диапазон входного напряжения батареи: 4.5-13 В
•     Входной разъем для аккумулятора: XT30
•     IGN (порт зажигания) Диапазон выходного напряжения: 4,5-13 В (синхронизируется с настройками входного напряжения VBAT).
•     Рабочий ток: 20 мА@5 В
•     Уровень напряжения сигнала
      - Порт RPM1/RPM2: 3V-12V (требуется управляемый ток＞5mA)
      - Порт потока: 3,3 В
      - Порт AD1/AD2: 0-3,3 В

Комплектация:

• Модуль FrSky Advanced Engine Suite (AES) с портом для системы зажигания - 1 шт
