Сервотестер ToolkitRC ST8 (PWM, PPM, SBUS)

ToolkitRC ST8 Multi-Servo Tester — это компактное зарядное устройство, которое может похвастаться широким спектром функций, отсутствующих в других зарядных устройствах, представленных на рынке. Оно включает в себя несколько источников входного сигнала, программируемый 8-канальный выходной сигнал, несколько режимов измерения, 4 независимых канала измерения тока и многое другое!

• ST8 — это устройство для тестирования сервоприводов с выходным напряжением до 28 В, 8-канальным выходом сигнала, измерением тока, отображением кривых и другими функциями.

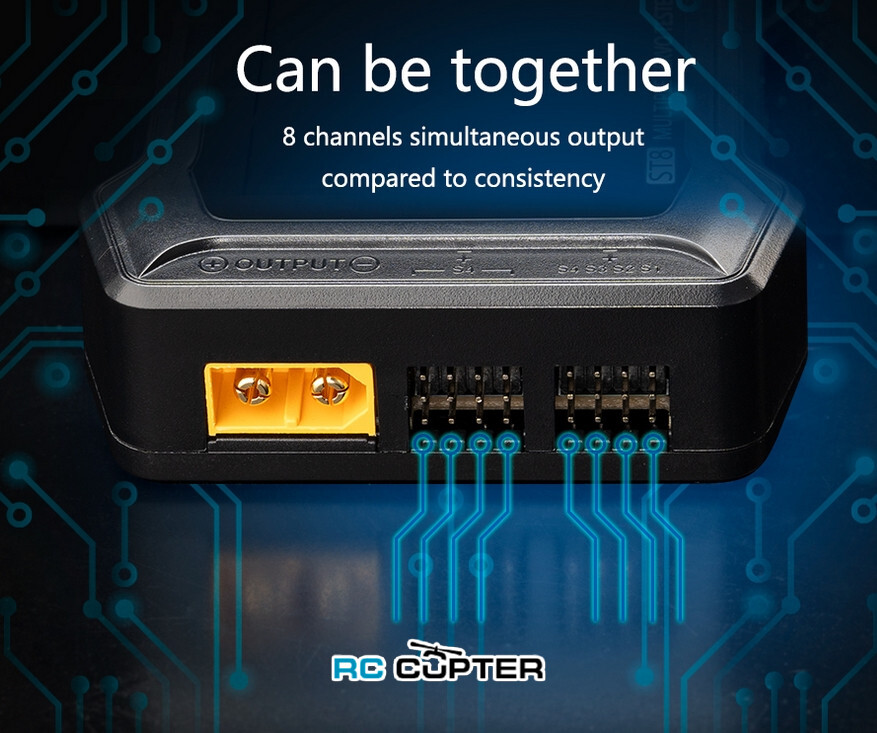

• 4 канала программируемого независимого сигнала, 8 каналов выхода сигнала

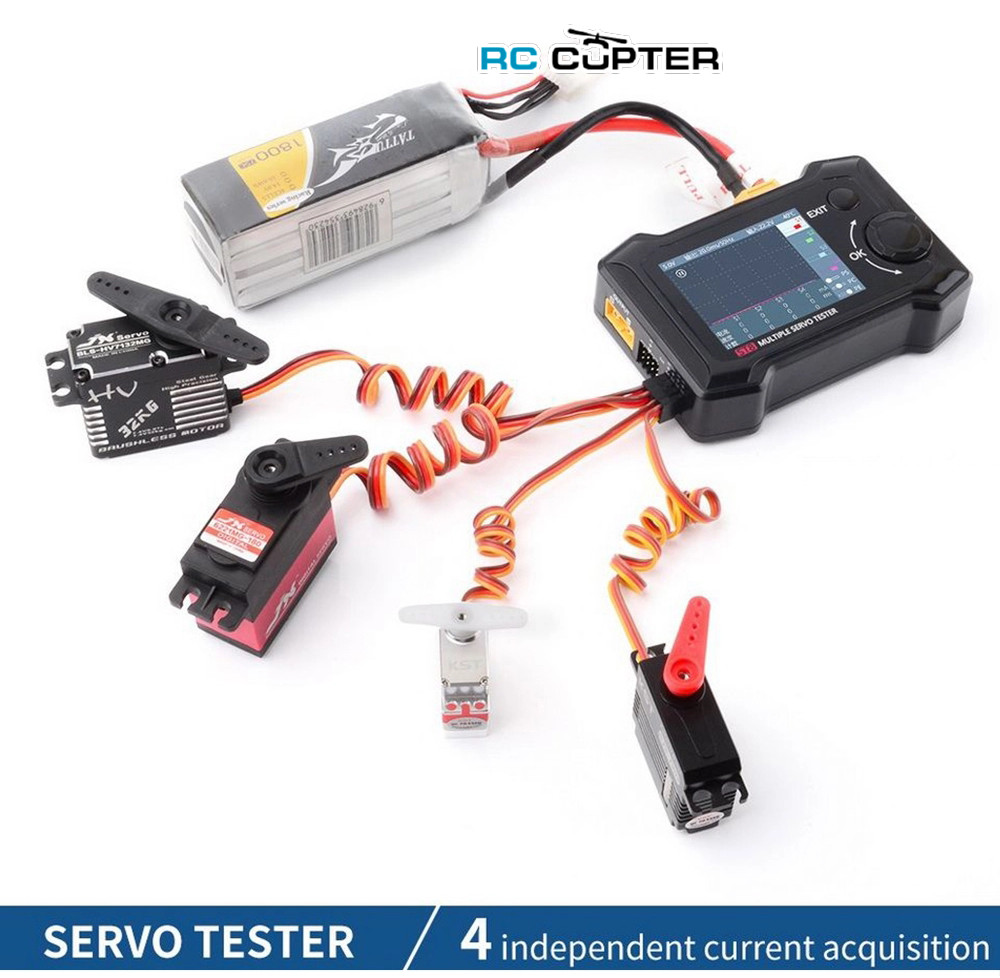

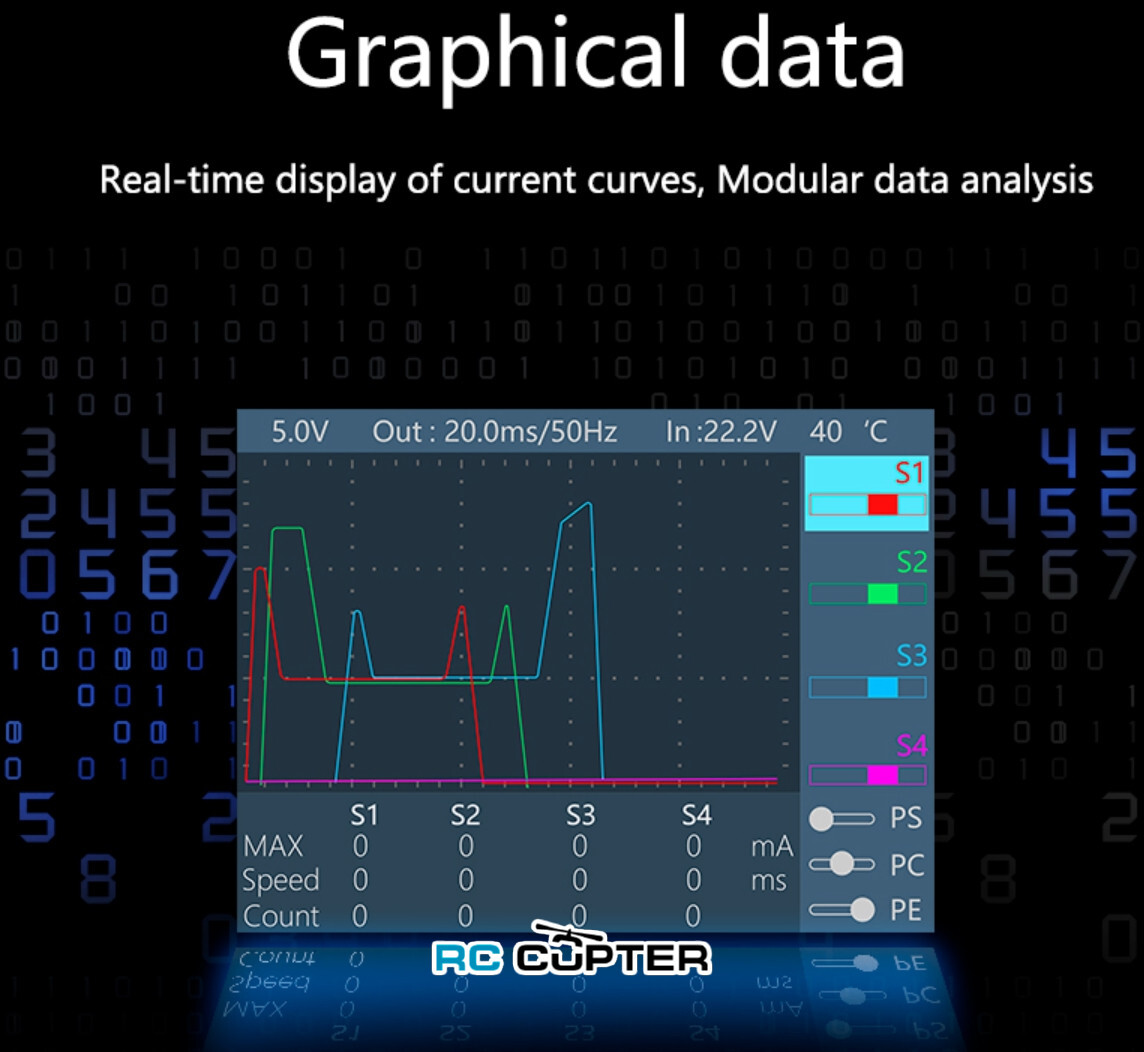

• 4 независимых канала измерения тока и соответственно отображение кривых.
• Несколько режимов измерения (скорость, счет, шаг, линейный / speed, count, step, linear).
• Выходные PWM-сигналы с периодом от 33 до 1000 Гц.

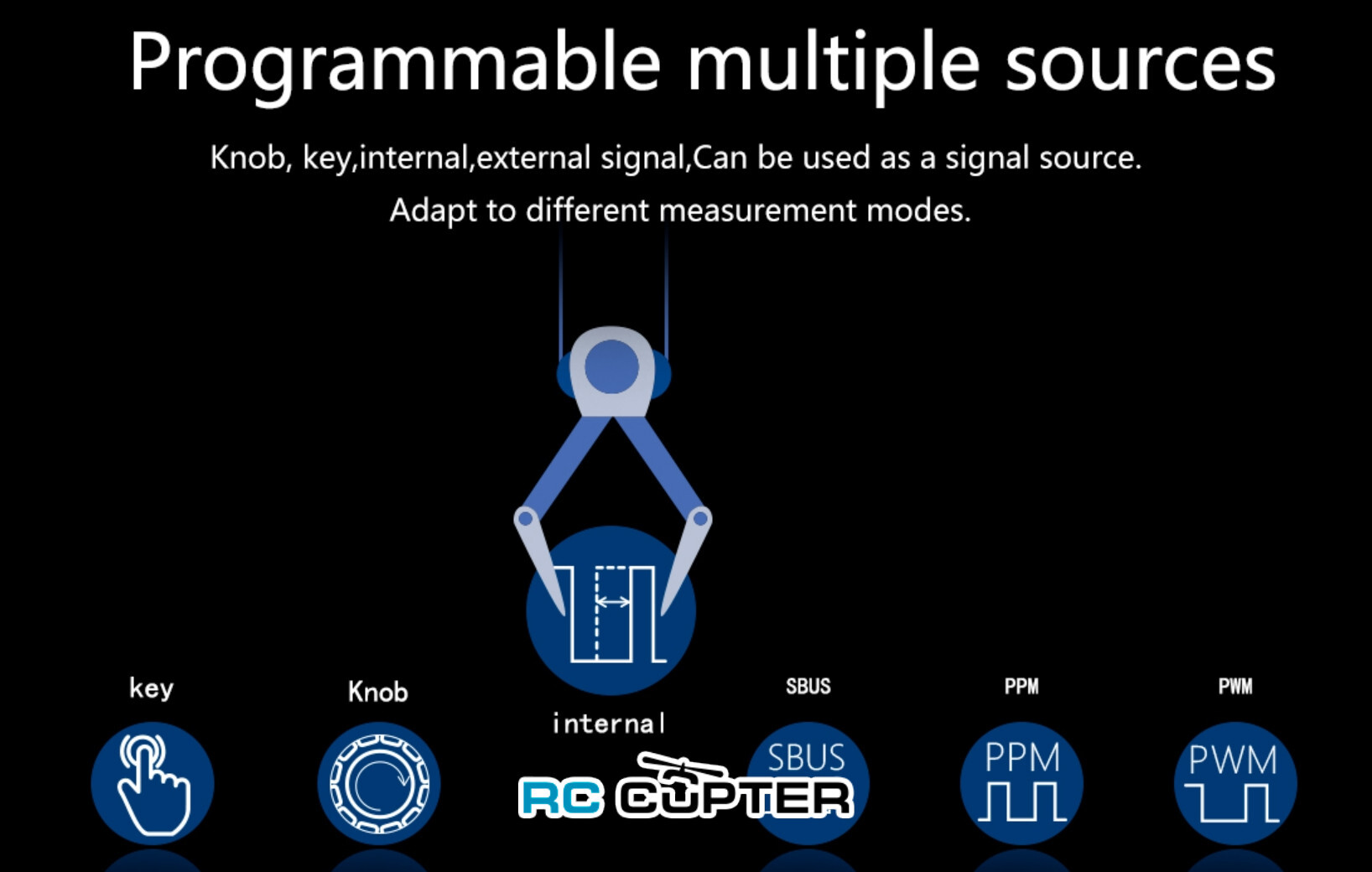

• Различные источники сигнала триггера / запуска  (внутренние, кнопки, ручки, внешние источники).
• Измерение скорости отклика рулевого механизма с точностью до 1 миллисекунды.

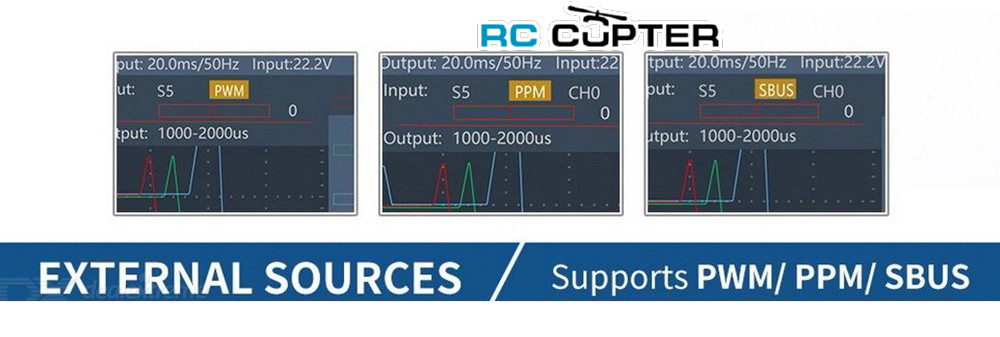

• Внешний входной сигнал поддерживает PWM/ PPM/ SBUS с точностью 1 мс.
• Управляет сервоприводом с максимальной нагрузкой до 100 Вт.
• Благодаря многоязычной системе вы можете обновить язык, который вам нужен.
• Устройство имитируется как USB-накопитель. Файл обновления копируется для обновления прошивки

Характеристики:

• Входное напряжение: 7-28 В при MAX 10 А.

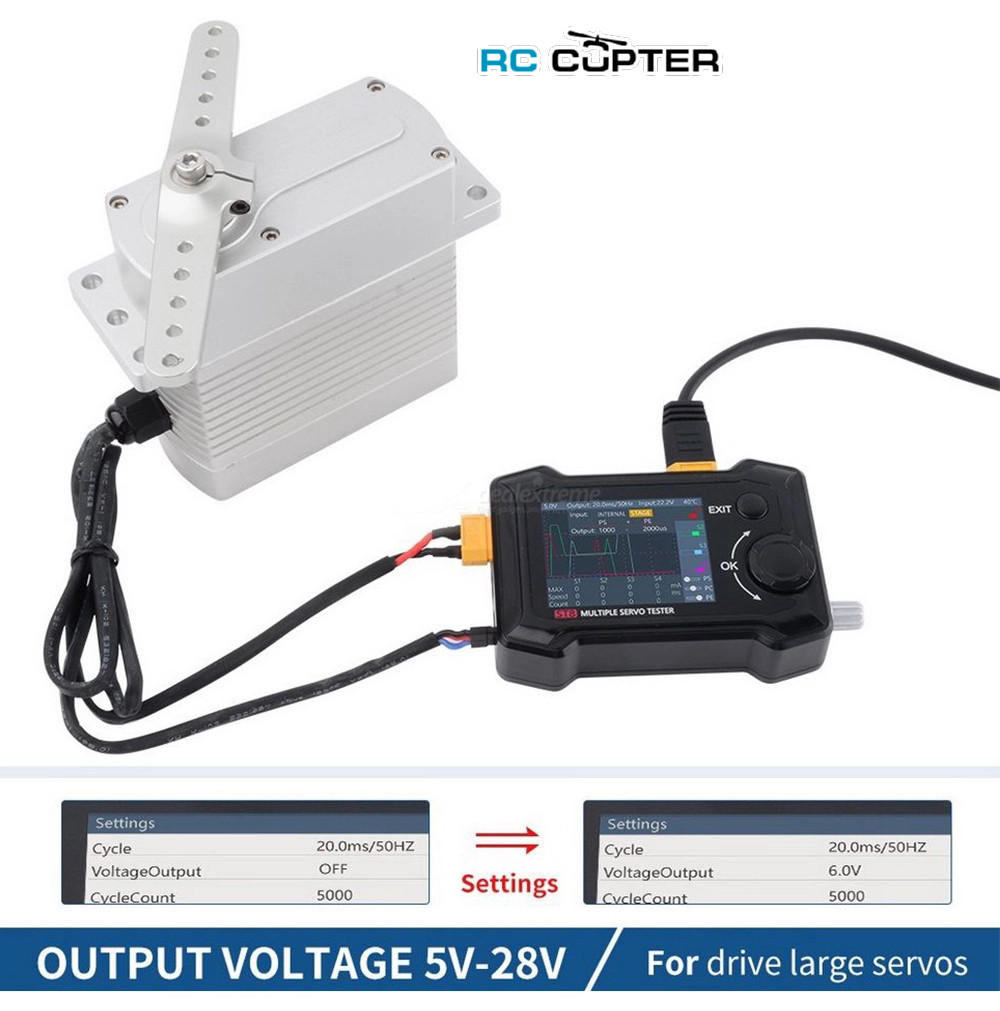

• Основной выходной порт: 5,0 В-28,0 В при MAX 10 А.
• Сигнальный порт: 5,0 В-8,4 В при MAX 4 А / S1-S4.
• Выходное напряжение: 5,0 В-8,4 В при MAX 4 А / S4
• Выходной сигнал:
   - 100 - 2900 мкс при 33-1000 Гц на S1-S4
   - PWM 500 - 2500 мкс на S5
   - PPM 8CH на S5
   - SBUS 16CH на S5
• Диапазон вращения P1: 1000 - 2000 мкс на P1
• MicroUSB: USB3.0

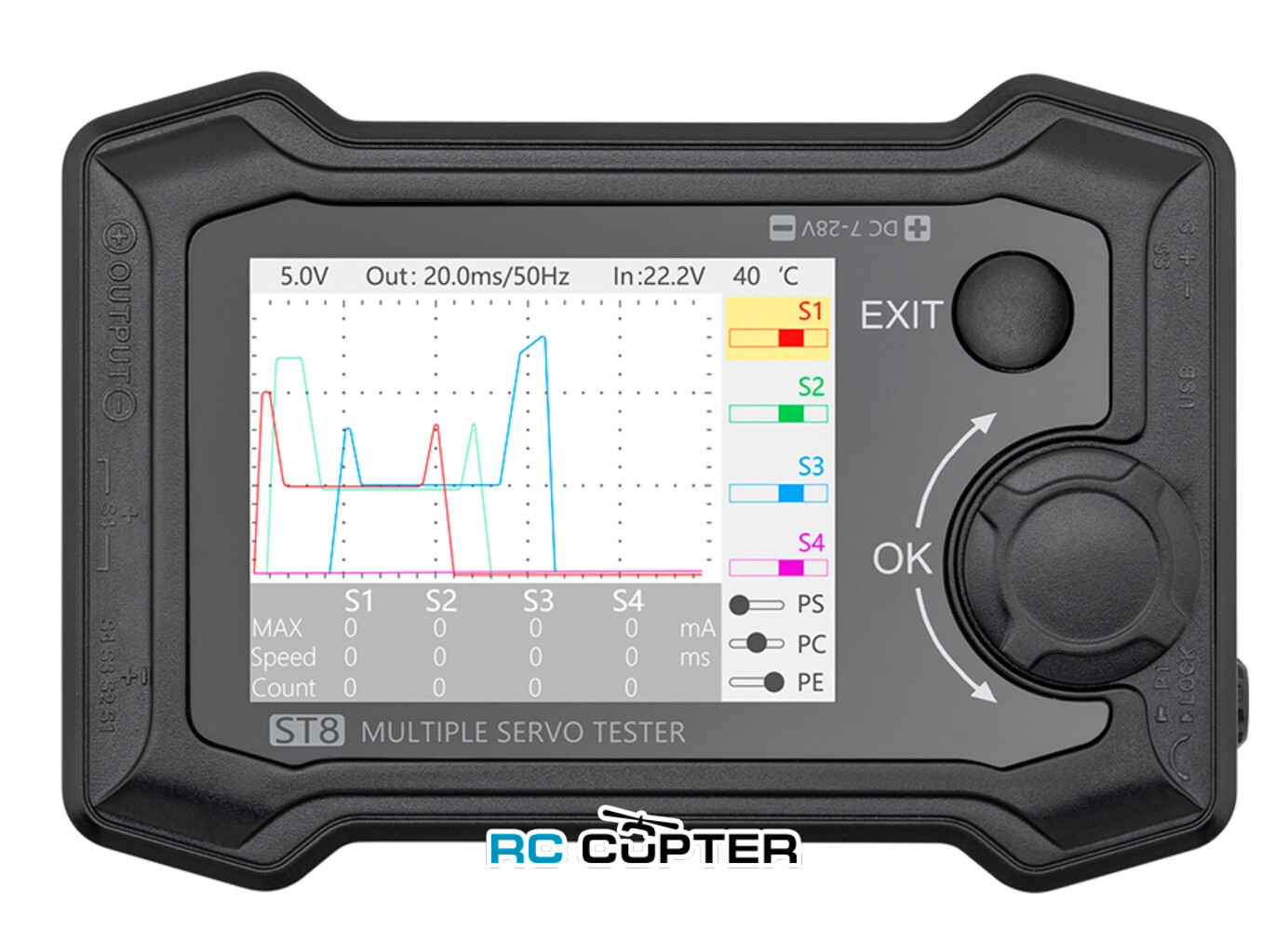

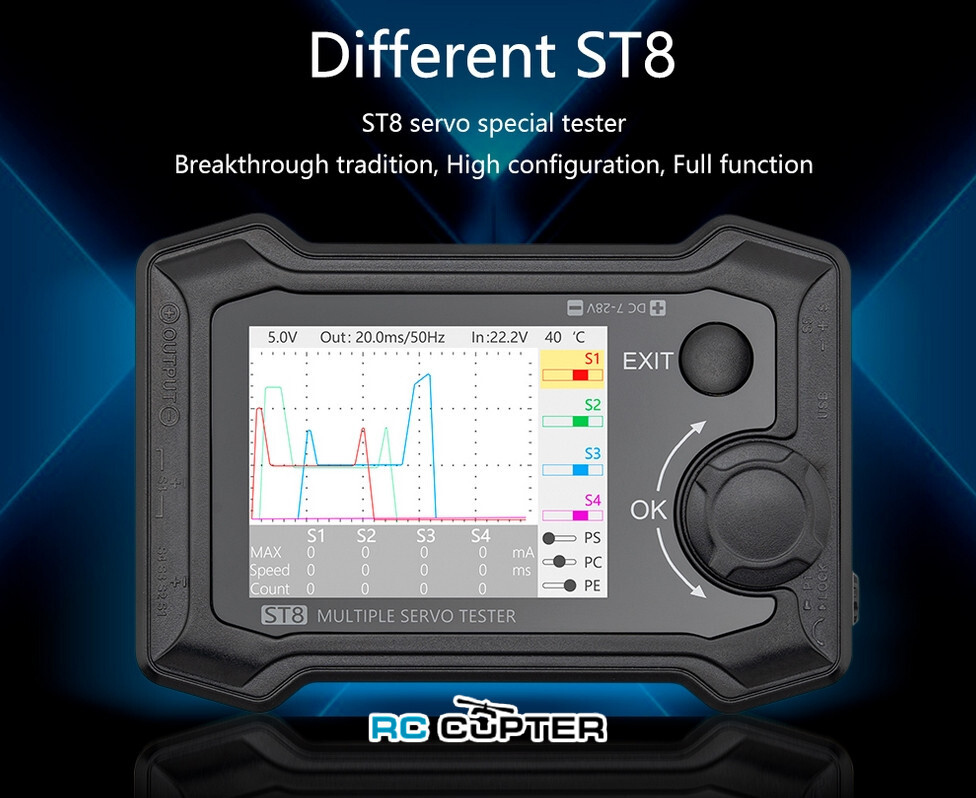

• ЖК-дисплей: 2,4 дюйма TFT RGB, разрешение 320 * 240
• Размер продукта: 99 мм * 68 мм * 26 мм
• Вес: 140 грамм.

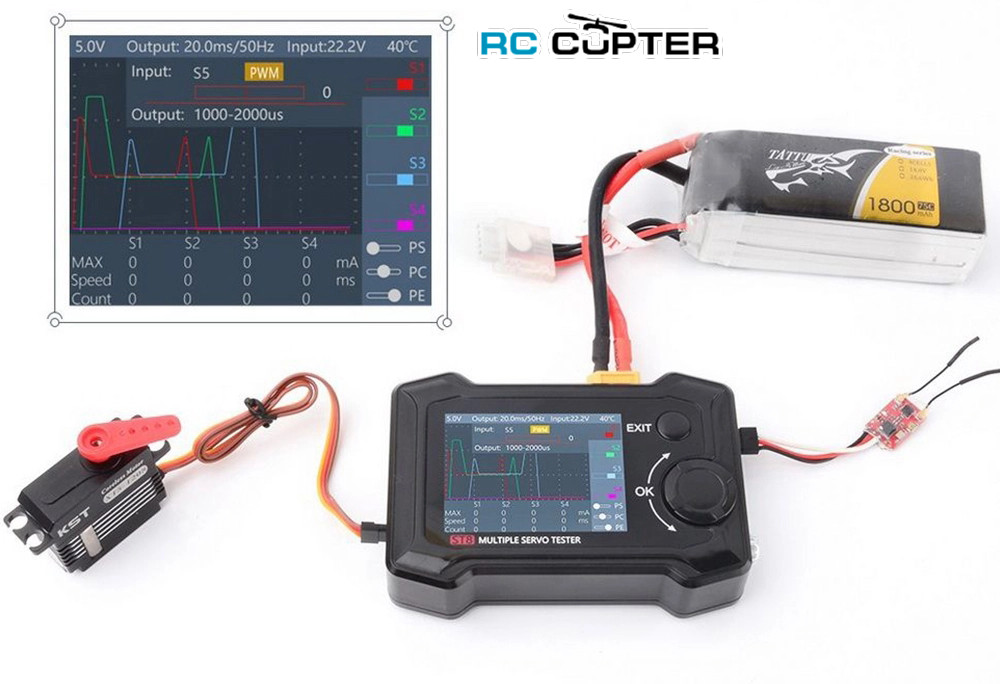

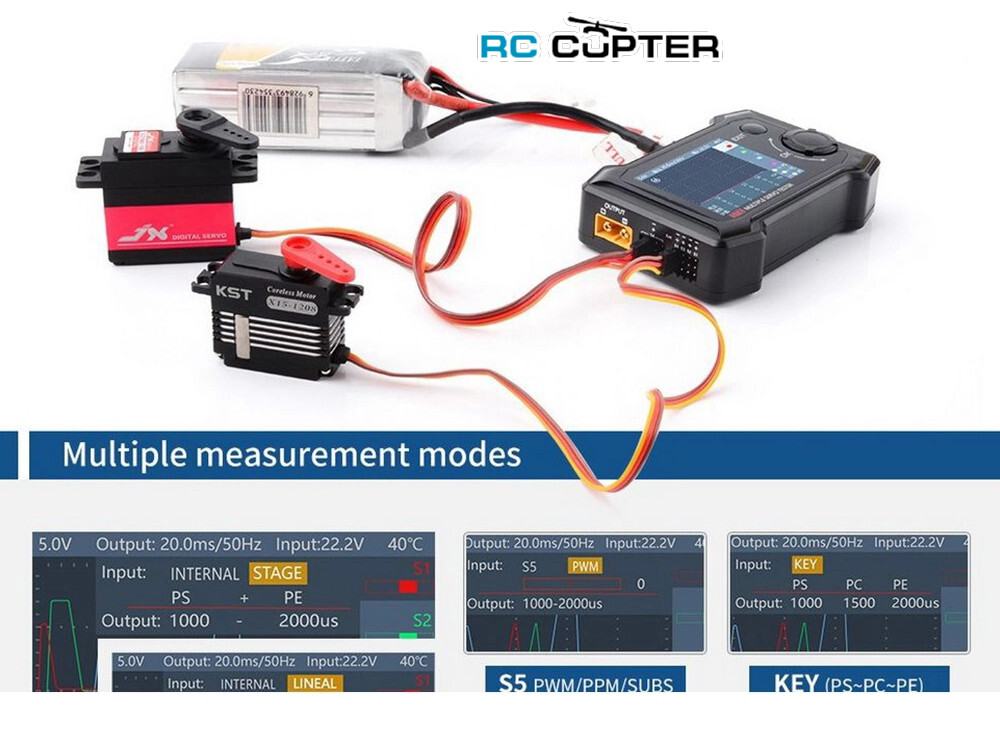

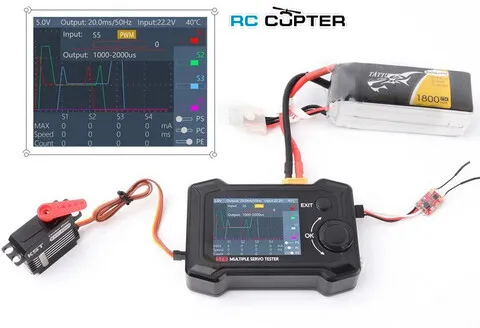

Примеры использования:

1.

2.

3.

4.

5.

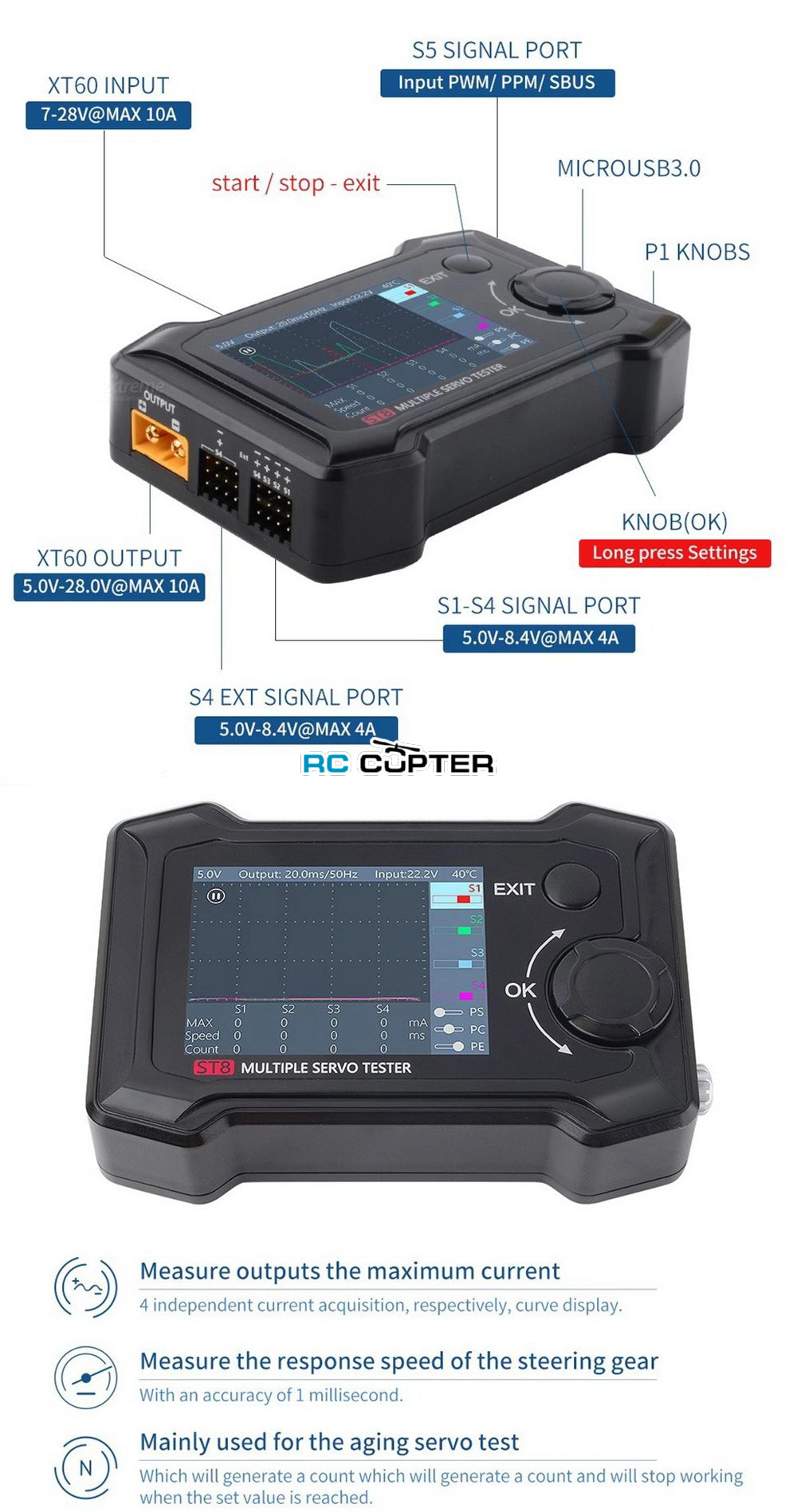

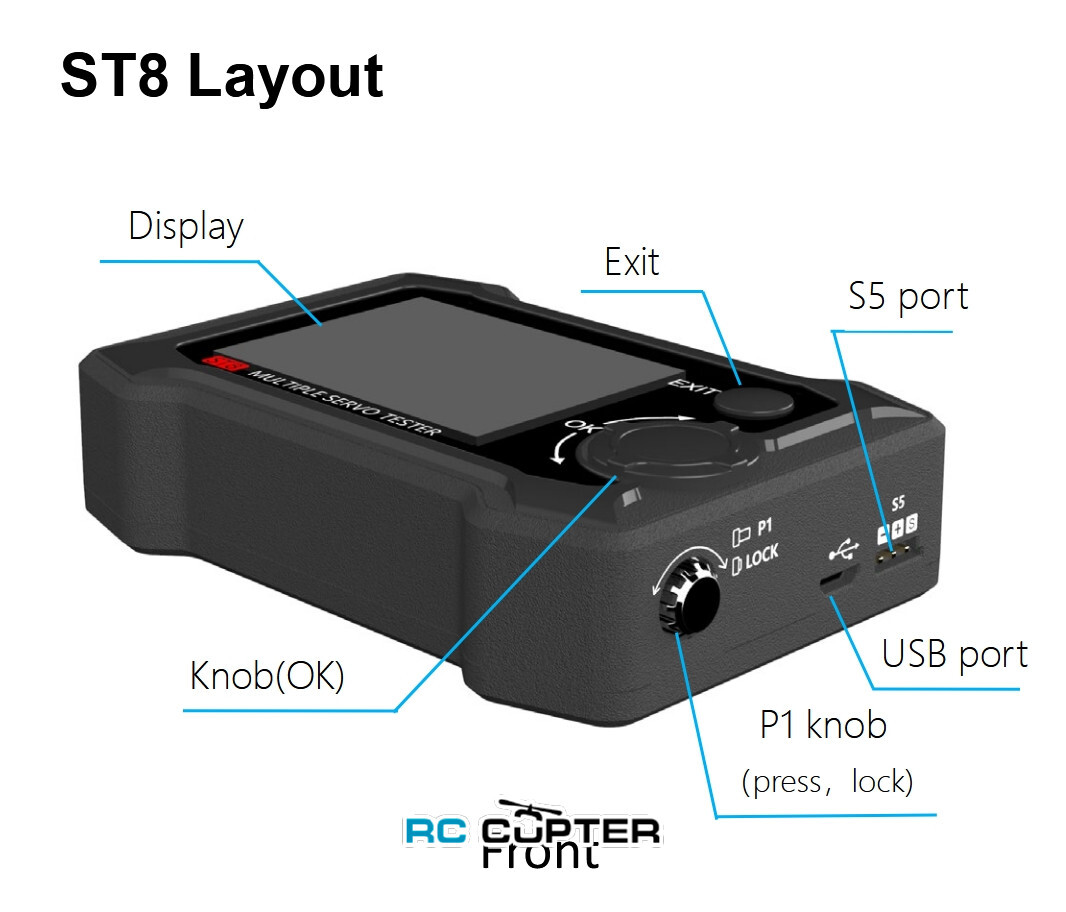

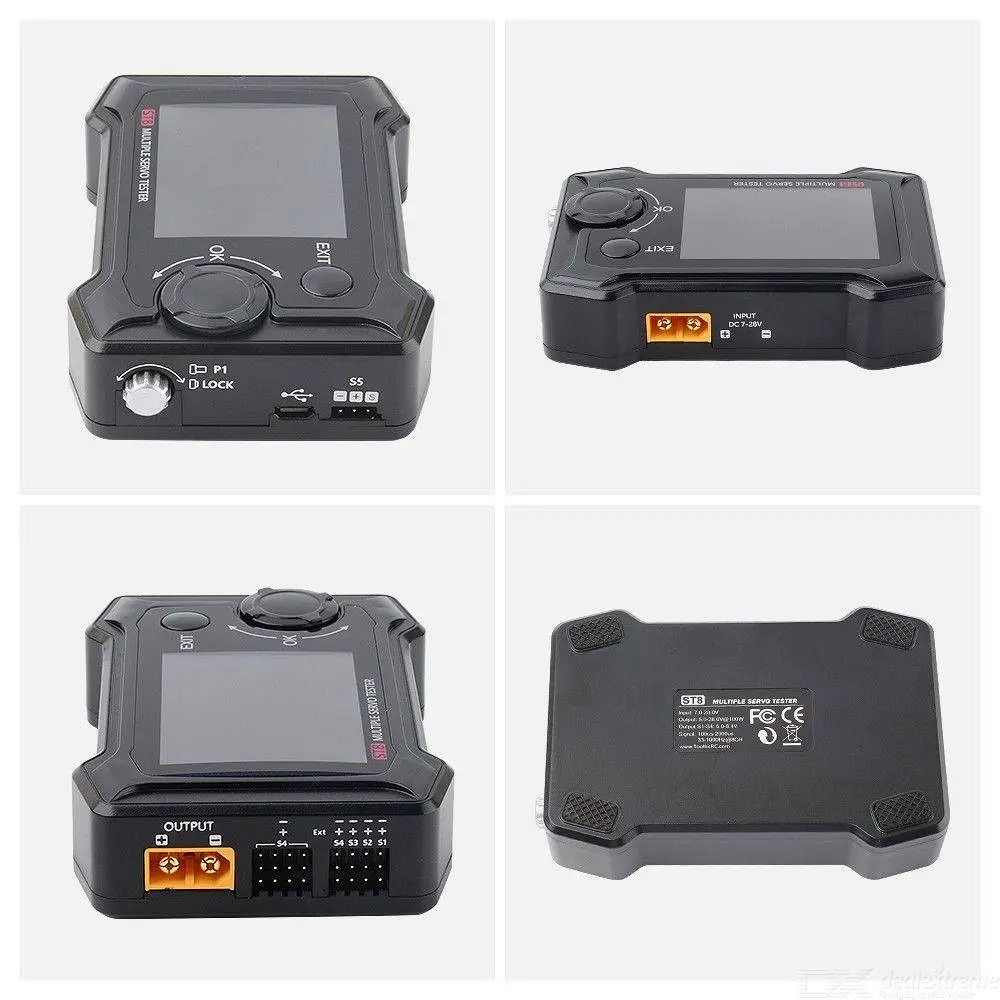

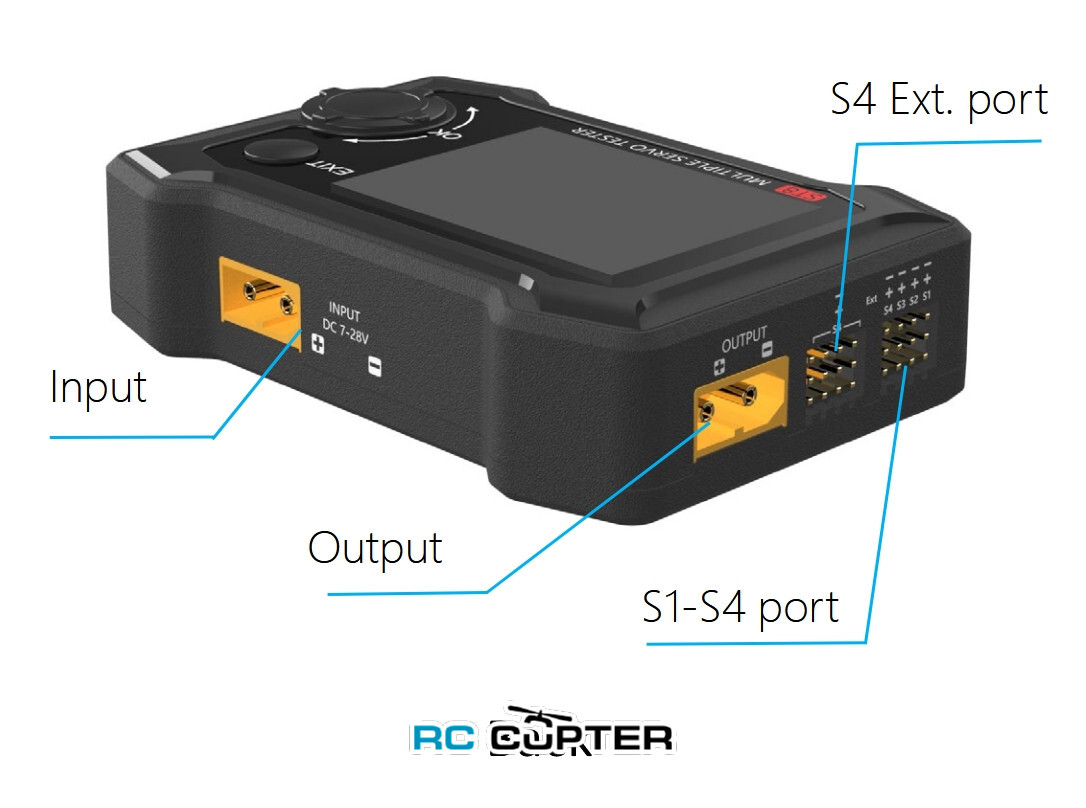

Разъемы:

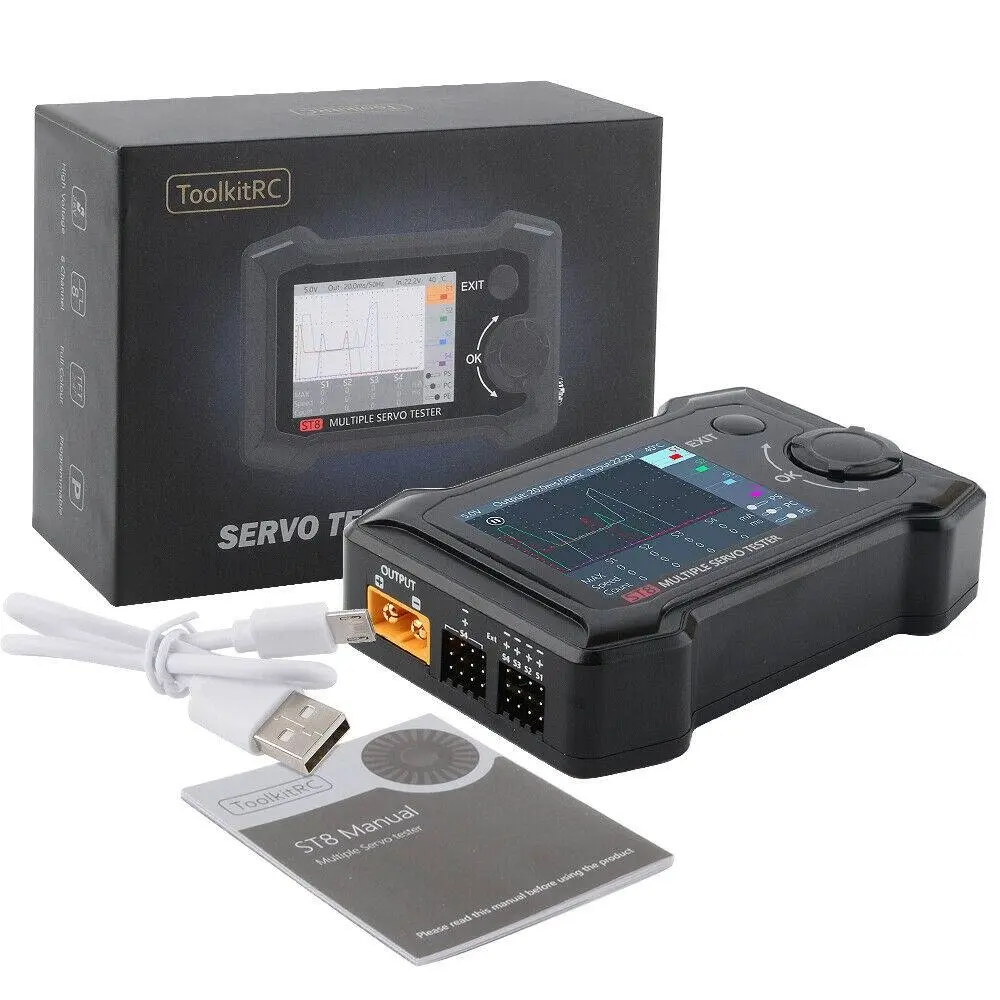

В комплекте:

• ToolkitRC ST8 тестер - 1 шт
• USB провод - 1 шт
• Инструкция - 1 шт

Ссылки:

• сайт производителя: https://www.toolkitrc.com/st8/
• прошивка https://download.toolkitrc.com/st8/
• инструкция: https://vk.com/s/v1/doc/AxKlAmBa_rY-8esQMHwbs2qC1NrsyOwxBZC2vaF2XTQUZvSIw0I
