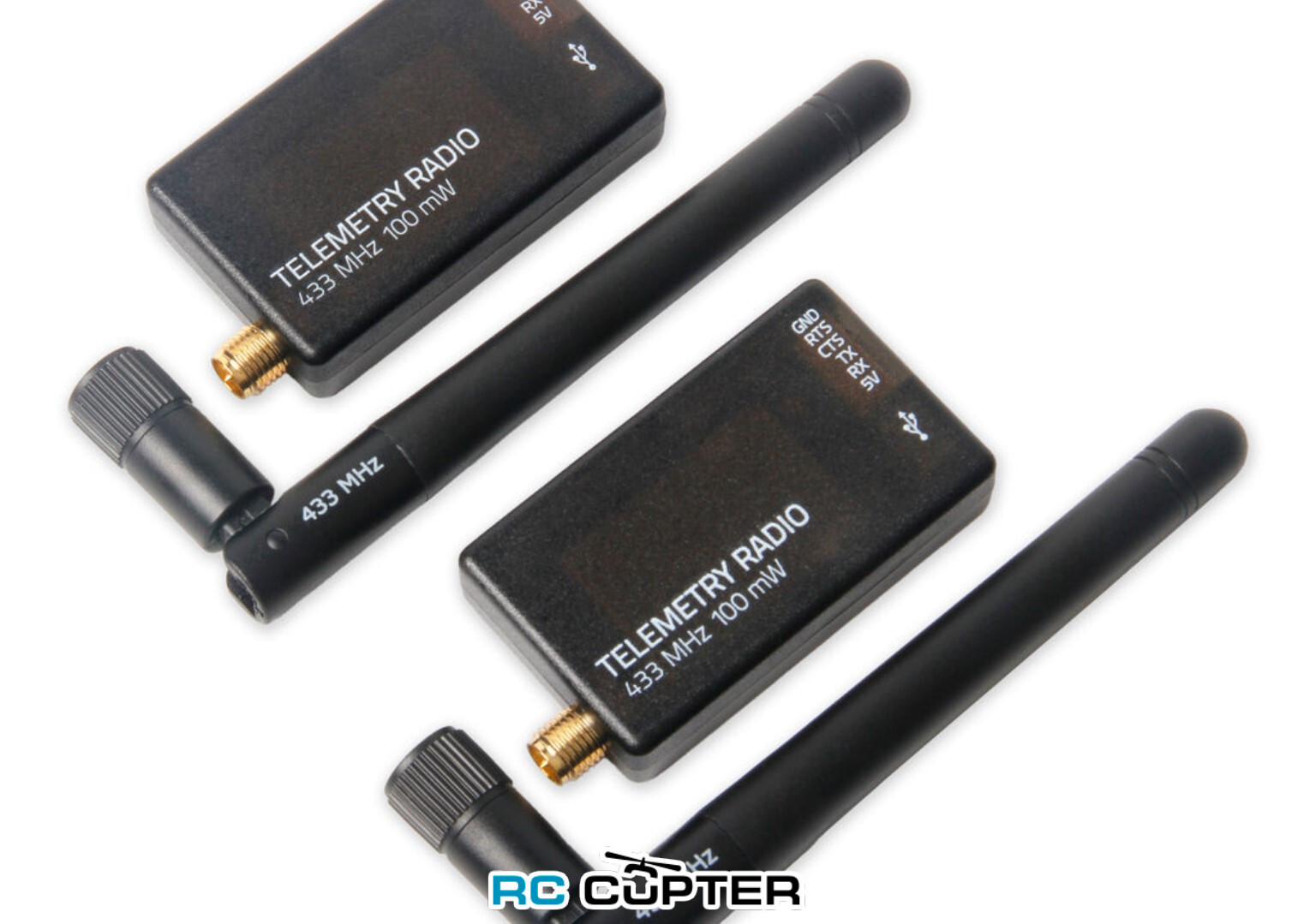

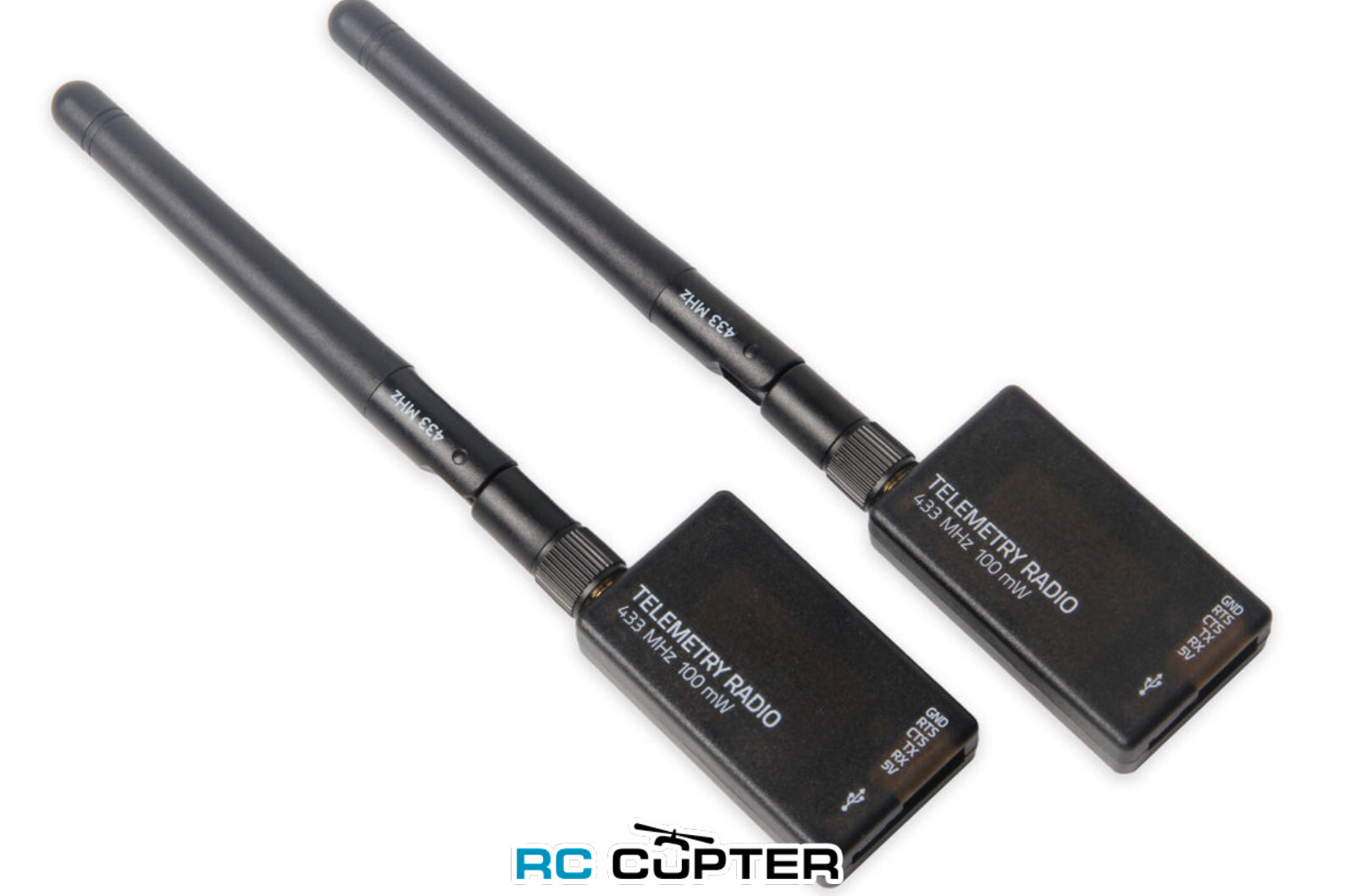

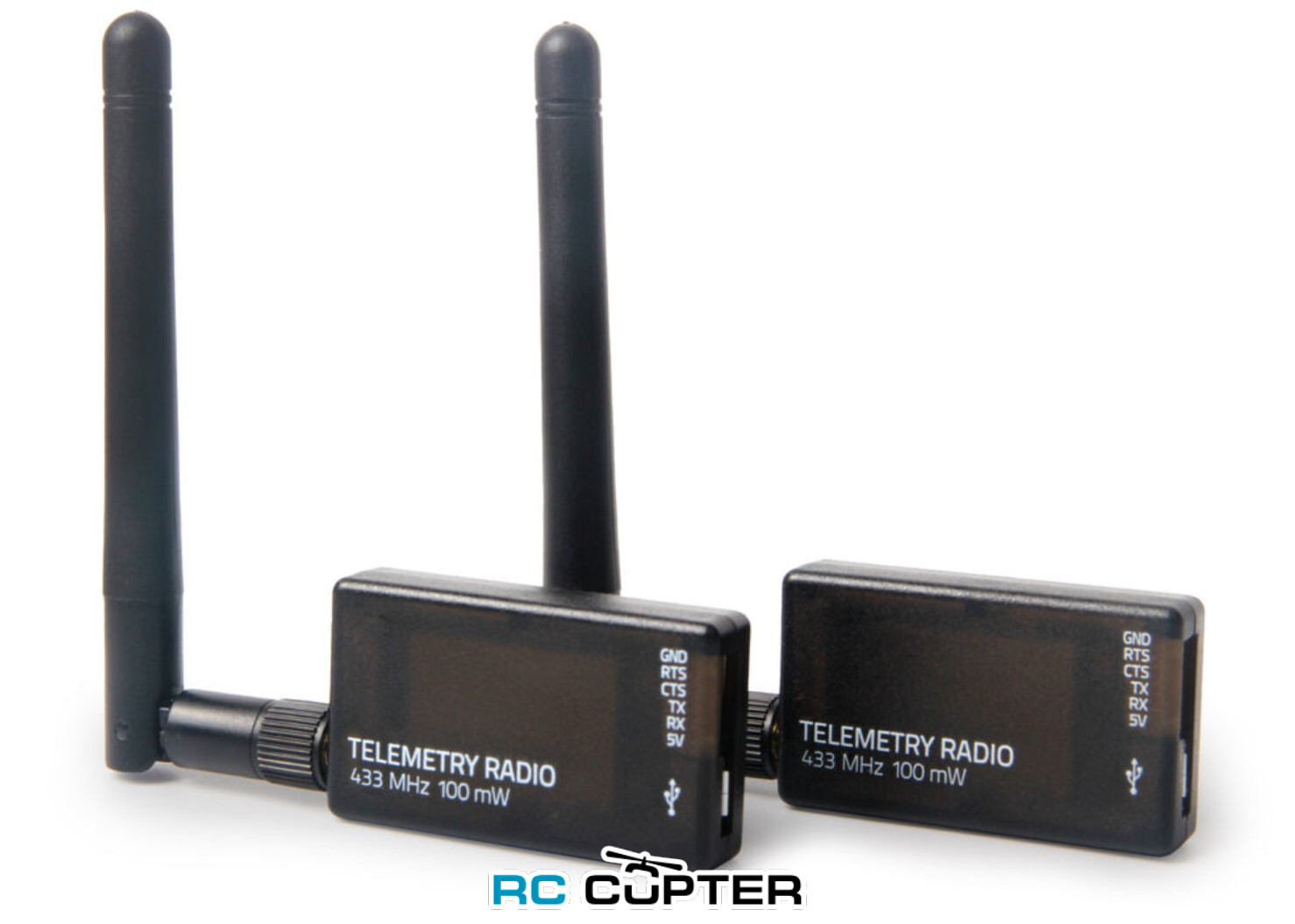

Телеметрия Holybro SiK Telemetry Radio V3 433Mhz 100mW (набор)
под заказ, пишите
- Описание
- Характеристики
- Сопутствующие товары
- Аналоги
- Отзывы (0)
Holybro SiK Telemetry Radio — это небольшая, легкая и недорогая радиоплатформа с открытым исходным кодом, которая обычно обеспечивает дальность связи более 300 м «из коробки» (дальность может быть увеличена до нескольких километров с помощью патч-антенны на земле). Это радио является plug-n-play, готовым к использованию со всеми стандартными Pixhawk и другими полетными контроллерами, обеспечивая самый простой способ настройки телеметрического соединения между вашим полетным контроллером и наземной станцией. Оно использует прошивку с открытым исходным кодом, которая была специально разработана для работы с пакетами MAVLink и интеграции с Mission Planner, Ardupilot, QGroundControl, PX4 и Flight Controller.
Для покупки доступны версии: 915 МГц или 433 МГц.
Преимущества:
- Прошивка SIK с открытым исходным кодом ( https://github.com/tridge/SiK )
- Plug-n-play для стандартных полетных контроллеров Pixhawk
- Самый простой способ подключения полетного контроллера и наземной станции
- Сменные радиостанции для воздушного и наземного использования
- Порт Micro-USB (в комплекте кабель-адаптер Type-C)

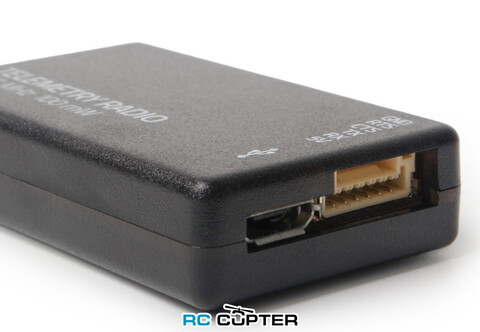

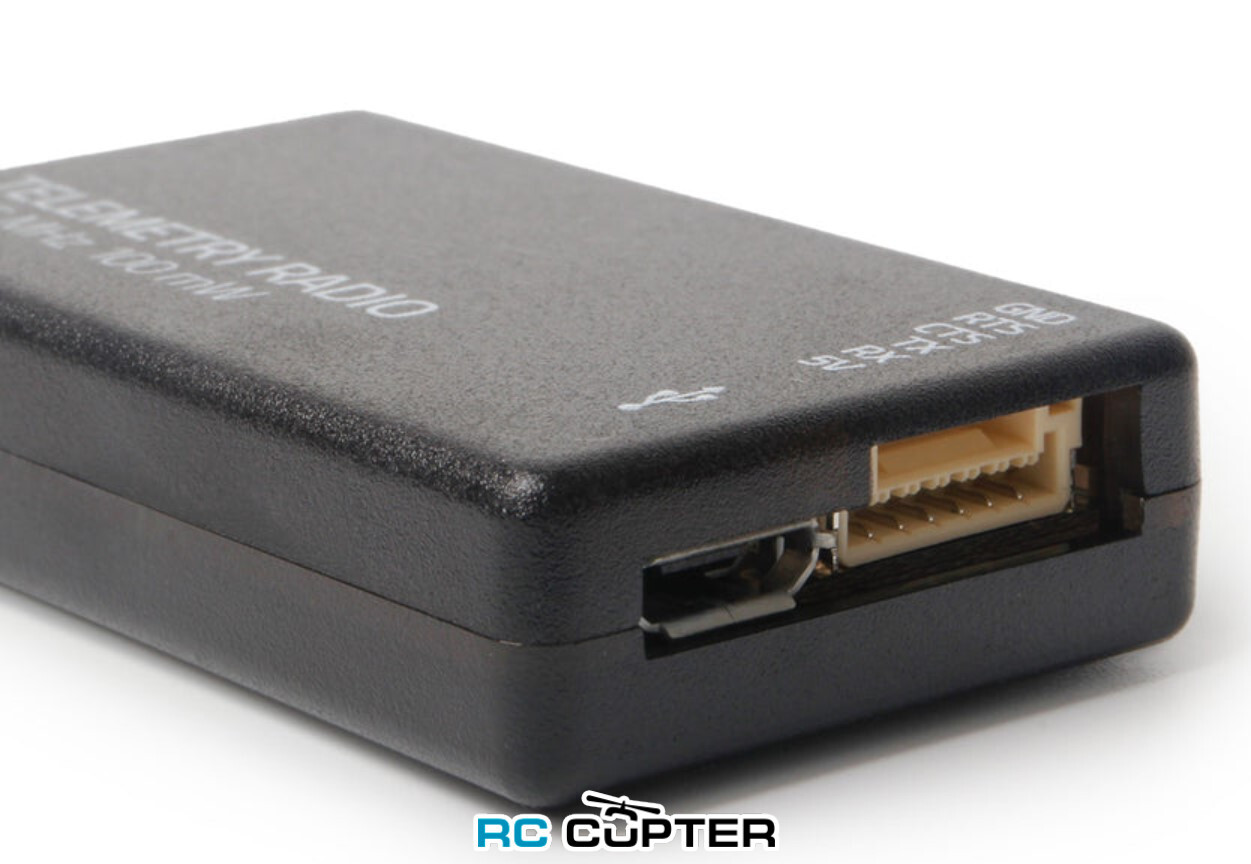

- 6-позиционный разъем JST-GH
Характеристики (сравнение версий):
| SiK Telemetry Radio 100mW | SiK Telemetry Radio 500mW (модель снята с производства) | SiK Telemetry Radio 1W (новинка) | |
|---|---|---|---|
| Макс. мощность | 20 dBm (100 мВт) | 27 dBm (500 мВт) | 30 dBm (1000 мВт) |
| Чувствительность | -121 dbm @2kbps RF Data Rate, -105 dbm @64kbps RF Data Rate | ||
| Коэффициент усиления антенны | 2dBi | 5dBi | |
| Скорость передачи данных RF | 2, 4, 8, 16, 32, 64(default), 96, 128, 192, 250 kbps | ||
| Скорость передачи данных по последовательному интерфейсу (Serial Interface) | 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6(default), 115.2 kbps | ||
| Частотный диапазон | 902MHz - 928MHz or 414MHz - 460MHz | ||
| Устойчивость к помехам | Frequency Hopping Spread Spectrum (FHSS) Configurable duty cycle | ||
| Address Options | Network ID: 0 –255 | ||
| Каналы | Up to 50 Frequency Hopping Channels | ||
| Supported Network Topologies | Point-to-point | ||
| Способы настройки | MissionPlanner или AT Commands | ||
| Data Framing | Standard или MAVLink protocol framing | ||
| Error correction | Corrects up to 25% of bit errors with open-source SIK firmware | ||
| Разъем для последовательной передачи данных и интерфейс | 6-pin JST-GH разъем, 3.3V-TTL | ||
| USB | Micro-USB | Type-C | |
| Тип разъема | RP-SMA female | ||
| Разъем питания | NA | XT30 | |
| Рабочая температура | -40~85°C | ||
| Размеры | 28 x 53 x 10.7mm (без антенны) | 66.5 x 32 x 16.5mm (без антенны) | |

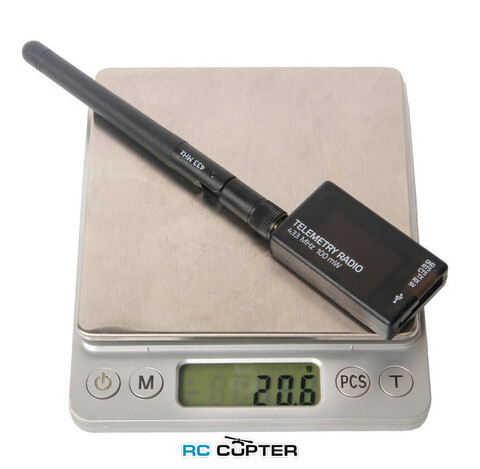

| Вес | 23.5g с антенной | 67g с антенной | |
| Входное напряжение (DC) | 5V | 7~28V | |
- 2-стороннее полнодуплексное соединение через адаптивный интерфейс TDM UART.
- Прозрачная последовательная связь.
- Фрейминг протокола MAVLink.
- Встроенный микросхема FT230X/FT23 для преобразования USB в BASIC UART.
Электрические характеристики
- Версии 100 мВт и 500 мВт: 5 В постоянного тока (от USB или JST-GH)
- Версия 1 Вт: 7–28 В постоянного тока через XT30
- Ток передачи: 100 мА при 20 дБм
- Ток приема: 25 мА
- Последовательный интерфейс: 3,3 В UART
Идентификатор FCC
Инструкции:
- https://docs.holybro.com/radio/sik-telemetry-radio-v3
- https://ardupilot.org/copter/docs/common-configuring-a-telemetry-radio-using-mission-planner.html
- 3DR telemetry Holybro 915mhz 433mhz manual.pdf

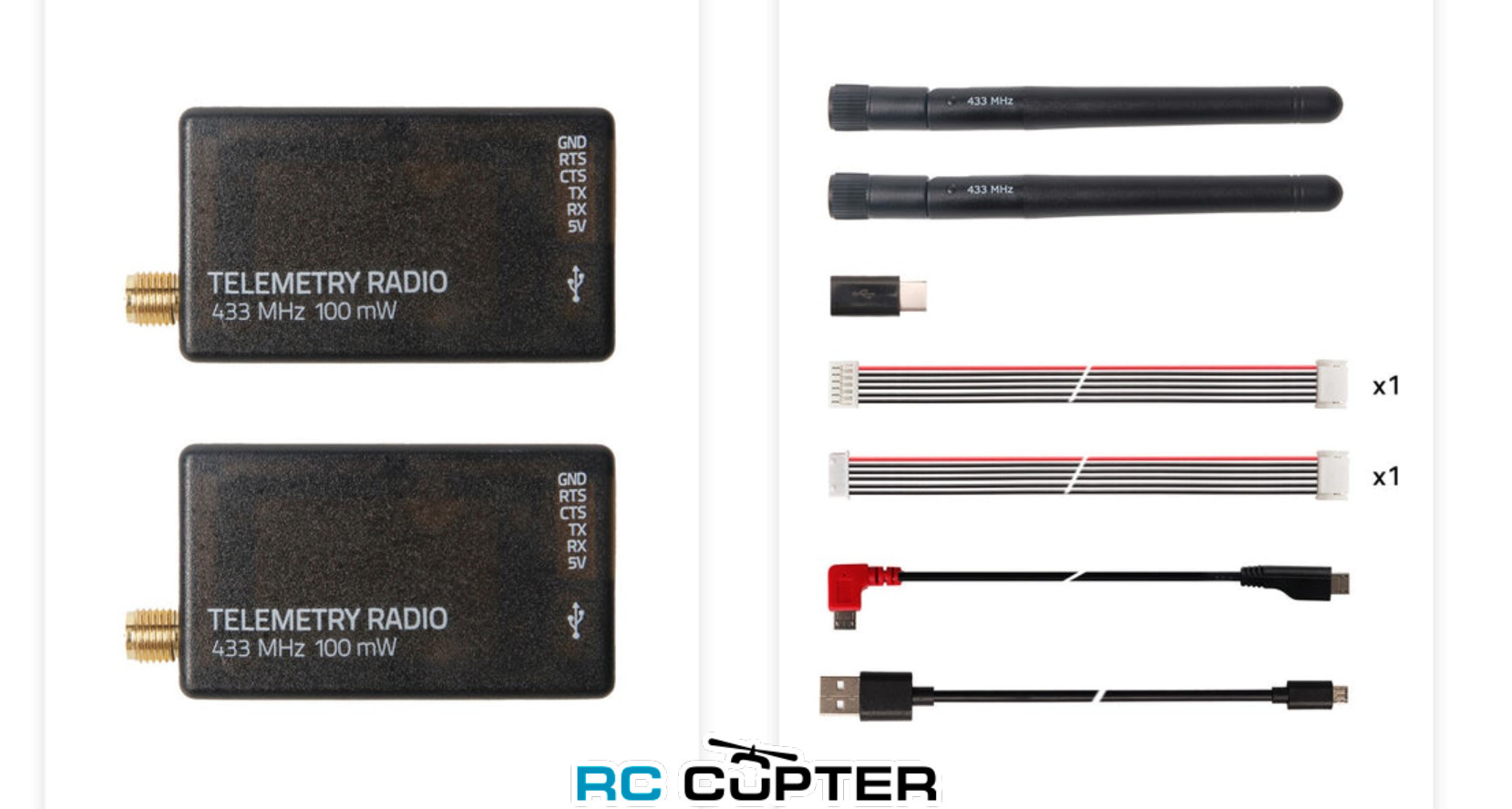

Комплект поставки
- Радиомодули с антеннами (артикул производителя SKU 17012) *2
- Кабель Micro-USB к USB-A *1
- Адаптерный кабель Micro-USB к Micro-USB OTG *1
- Адаптер Micro USB к Type-C
- Кабель JST-GH-6P к JST-GH-6P *1 (для Pixhawk Standard FC)
- JST-GH-6P к Molex DF13 6P (для Pix32, Pixhawk 2.4.6 и т. д.)
| Мощность: | 100 мВт |
| Производитель: | Holybro |
| Тип: | радио |
| Частота: | 433 МГц |
