T-Motor AT5220A 20-25CC KV220

Артикул: 34857
нет в наличии
под заказ, пишите
15884 руб
добавить к сравнению перейти к сравнению
  • Описание
  • Характеристики
  • Сопутствующие товары
  • Аналоги
  • Отзывы (0)

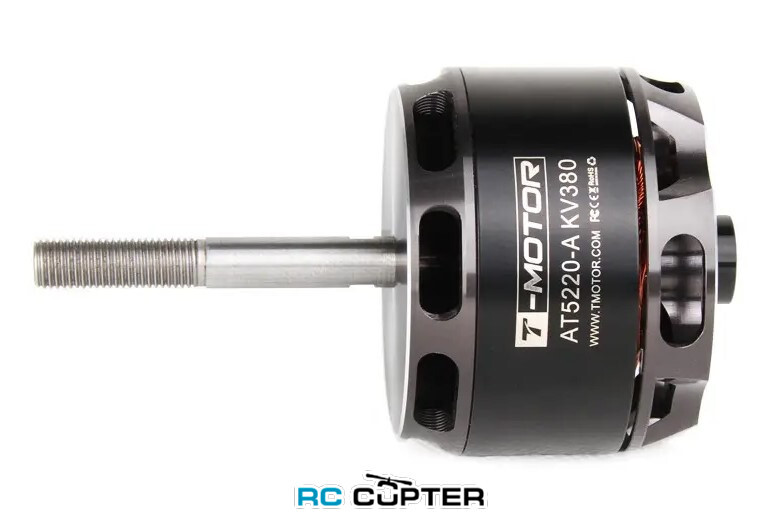

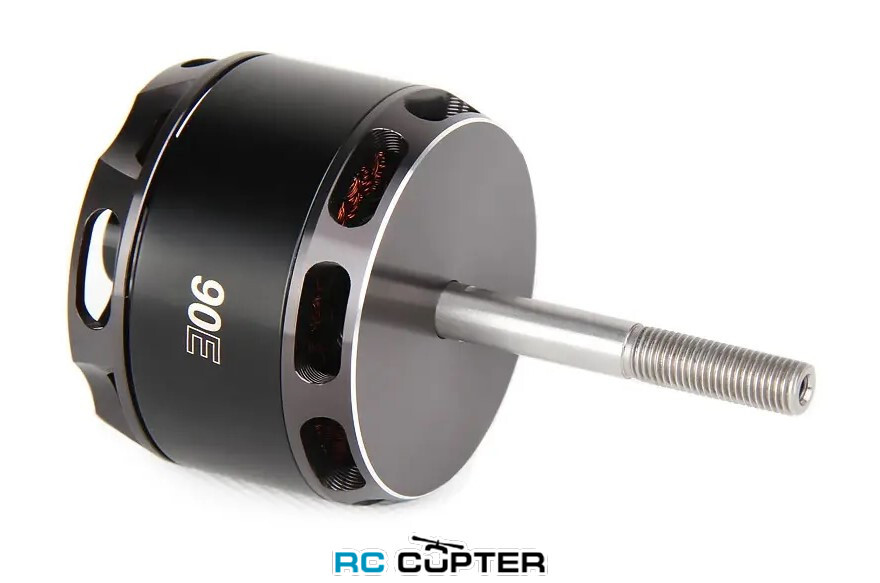

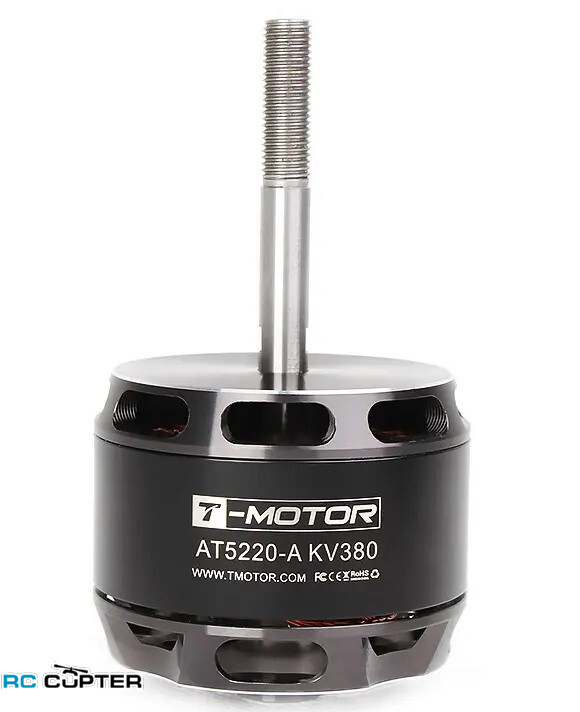

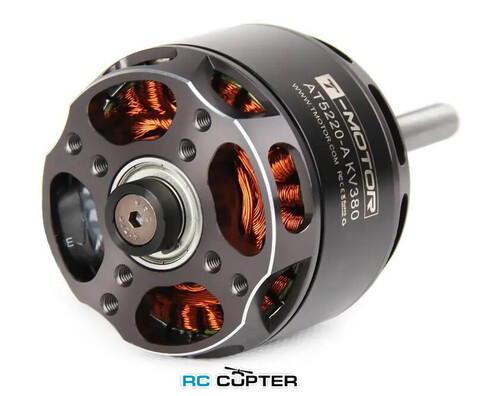

Двигатель бесколлекторный T-Motor AT5220A 20-25CC KV220

Tiger Motors - признаный лидер в производстве моторов для мультикоптеров.

T-MOTOR AT5220 BLDC двигатель с двумя различными способами установки. Один для фиксированного крыла, и другой выход вала для Mutlticopter.

AT5220A и AT5220B вместе с 6s-12s lipos способен достичь тока до 100A в ближайшее время и подходит для 90E-140E самолетов, что соответствует бензиновому двигателю около 20-25CC.

AT5220 поддерживает максимальную мощность около 2700 Вт. Рекомендуется использовать с T-Motor AT115A.

AT5220A Основные характеристики:

  • 1. Благодаря прочной конструкции и высококачественным материалам, двигатели серии AT52 обеспечивают беспрецедентную надежность и долговечность, позволяя вам летать с уверенностью.

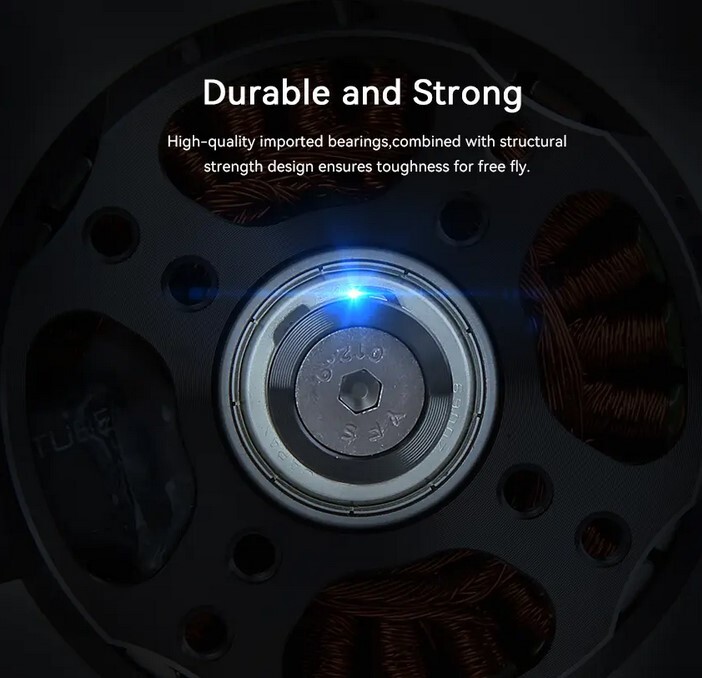

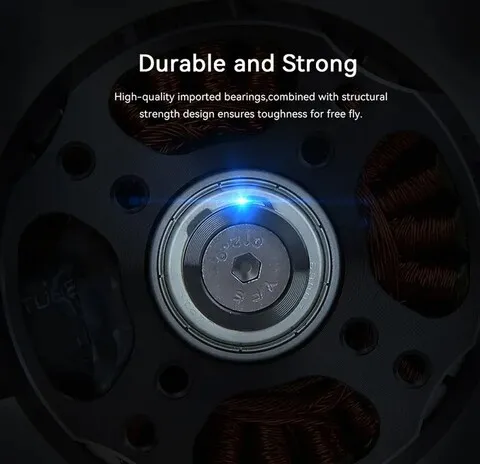

  • 2.В двигателях серии AT52 используются импортные высококачественные подшипники, а прочность конструкции обеспечивает долговечность и надежность. Обеспечивается оптимальная работа двигателя и длительный срок службы.

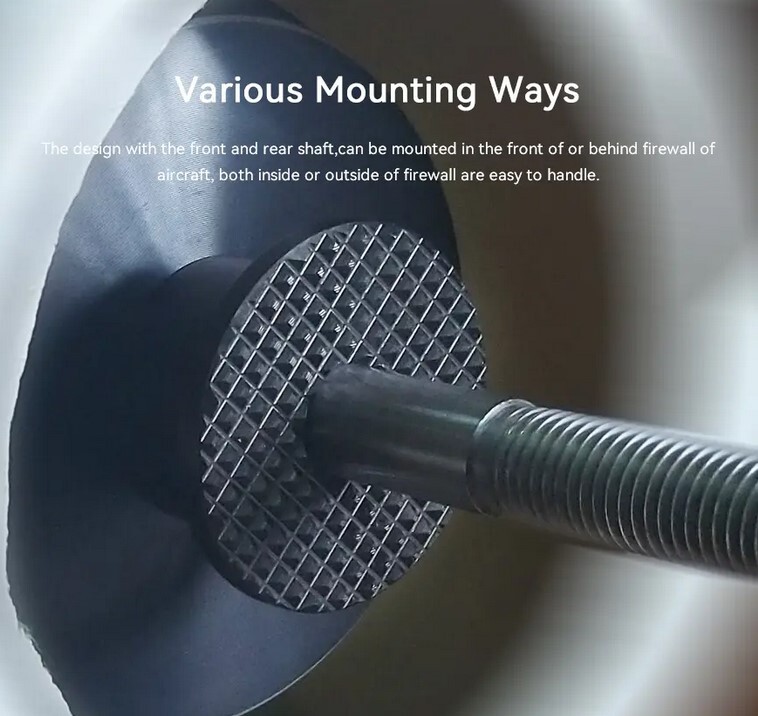

  • 3.Стальной вал делится на передний и задний, чтобы адаптироваться к различным методам установки и удовлетворить потребности различных сценариев применения.

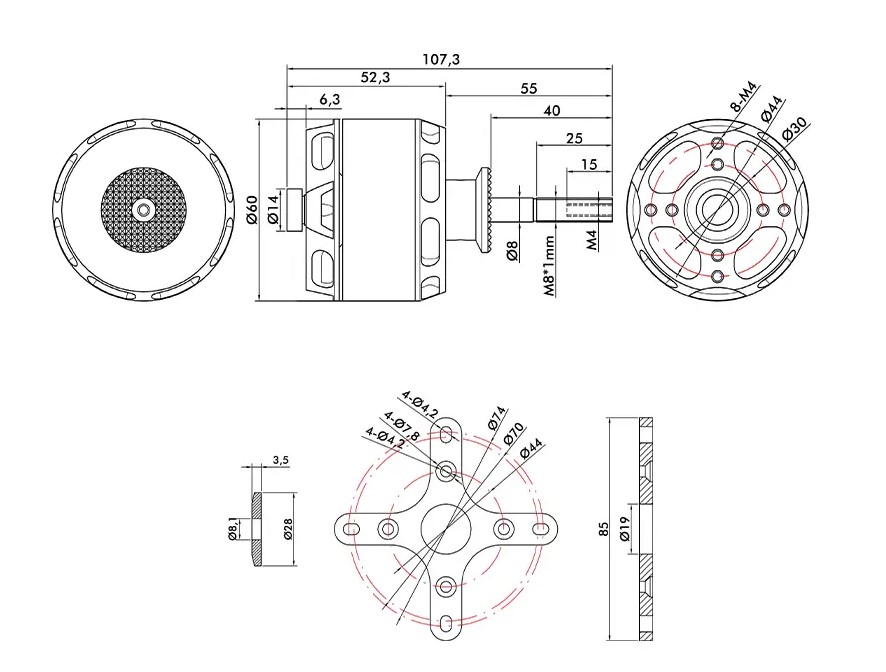

Техническая информация и чертеж:

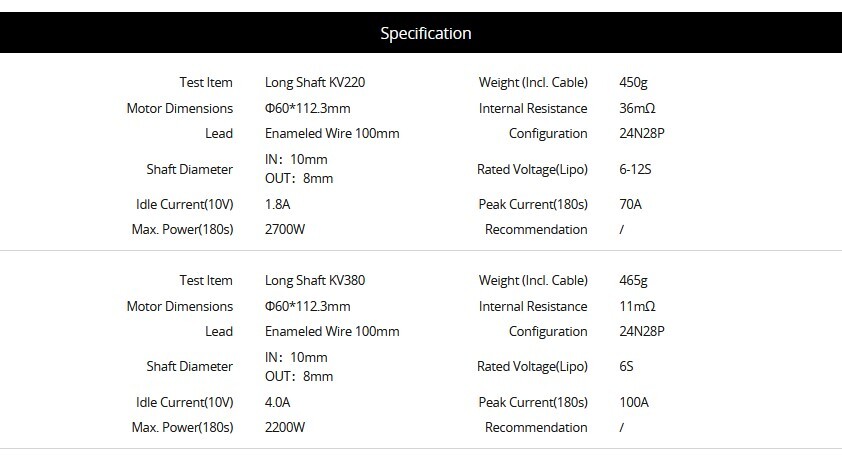

Test Item Long Shaft KV220 Weight (Incl. Cable) 450g
Motor Dimensions Φ60*112.3mm Internal Resistance 36mΩ
Lead Enameled Wire 100mm Configuration 24N28P
Shaft Diameter IN10mm
OUT
8mm
Rated Voltage(Lipo) 6-12S
Idle Current(10V) 1.8A Peak Current(180s) 70A
Max. Power(180s) 2700W Recommendation /



Test Item Long Shaft KV380 Weight (Incl. Cable) 465g
Motor Dimensions Φ60*112.3mm Internal Resistance 11mΩ
Lead Enameled Wire 100mm Configuration 24N28P
Shaft Diameter IN10mm
OUT
8mm
Rated Voltage(Lipo) 6S
Idle Current(10V) 4.0A Peak Current(180s) 100A
Max. Power(180s) 2200W Recommendation /

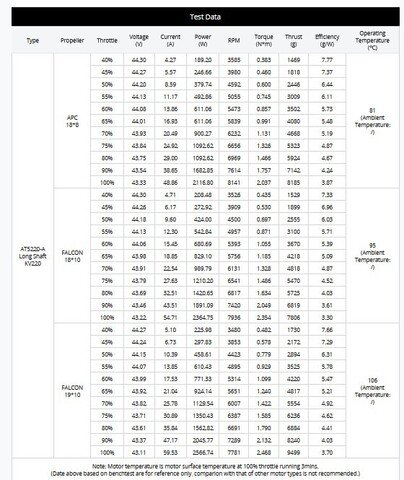

Таблица испытаний мотора:

Test Data
Type Propeller Throttle Voltage
(V)
Current
(A)
Power
(W)
RPM Torque
(N*m)
Thrust
(g)
Efficiency
(g/W)

Operating
Temperature

(℃)

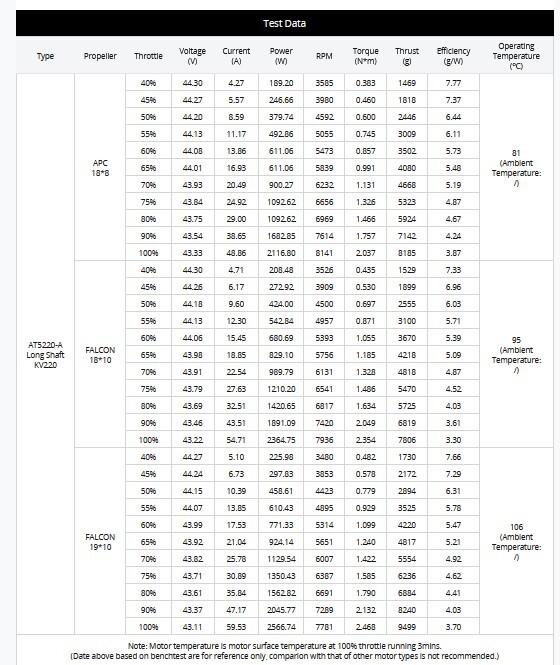

AT5220-A
Long Shaft
KV220
APC
18*8
40% 44.30 4.27 189.20 3585 0.383 1469 7.77 81

(Ambient
Temperature:

/)

45% 44.27 5.57 246.66 3980 0.460 1818 7.37
50% 44.20 8.59 379.74 4592 0.600 2446 6.44
55% 44.13 11.17 492.86 5055 0.745 3009 6.11
60% 44.08 13.86 611.06 5473 0.857 3502 5.73
65% 44.01 16.93 611.06 5839 0.991 4080 5.48
70% 43.93 20.49 900.27 6232 1.131 4668 5.19
75% 43.84 24.92 1092.62 6656 1.326 5323 4.87
80% 43.75 29.00 1092.62 6969 1.466 5924 4.67
90% 43.54 38.65 1682.85 7614 1.757 7142 4.24
100% 43.33 48.86 2116.80 8141 2.037 8185 3.87

FALCON
18*10

40% 44.30 4.71 208.48 3526 0.435 1529 7.33 95

(Ambient
Temperature:

/)

45% 44.26 6.17 272.92 3909 0.530 1899 6.96
50% 44.18 9.60 424.00 4500 0.697 2555 6.03
55% 44.13 12.30 542.84 4957 0.871 3100 5.71
60% 44.06 15.45 680.69 5393 1.055 3670 5.39
65% 43.98 18.85 829.10 5756 1.185 4218 5.09
70% 43.91 22.54 989.79 6131 1.328 4818 4.87
75% 43.79 27.63 1210.20 6541 1.486 5470 4.52
80% 43.69 32.51 1420.65 6817 1.634 5725 4.03
90% 43.46 43.51 1891.09 7420 2.049 6819 3.61
100% 43.22 54.71 2364.75 7936 2.354 7806 3.30

FALCON
19*10

40% 44.27 5.10 225.98 3480 0.482 1730 7.66 106

(Ambient
Temperature:

/)

45% 44.24 6.73 297.83 3853 0.578 2172 7.29
50% 44.15 10.39 458.61 4423 0.779 2894 6.31
55% 44.07 13.85 610.43 4895 0.929 3525 5.78
60% 43.99 17.53 771.33 5314 1.099 4220 5.47
65% 43.92 21.04 924.14 5651 1.240 4817 5.21
70% 43.82 25.78 1129.54 6007 1.422 5554 4.92
75% 43.71 30.89 1350.43 6387 1.585 6236 4.62
80% 43.61 35.84 1562.82 6691 1.790 6884 4.41
90% 43.37 47.17 2045.77 7289 2.132 8240 4.03
100% 43.11 59.53 2566.74 7781 2.468 9499 3.70
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.
(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

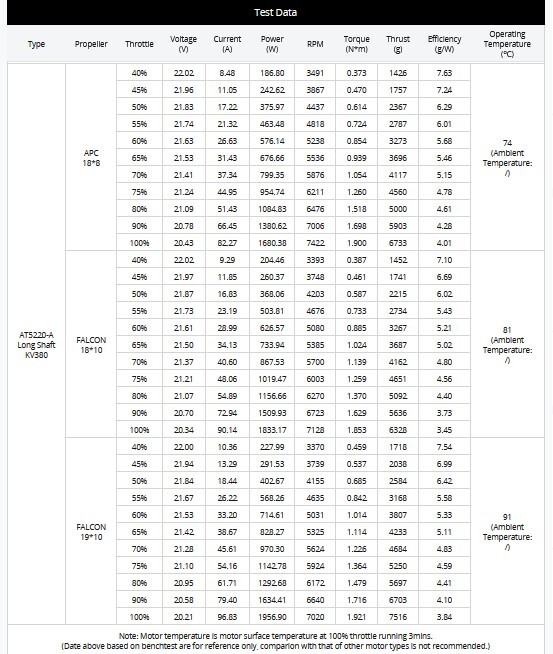

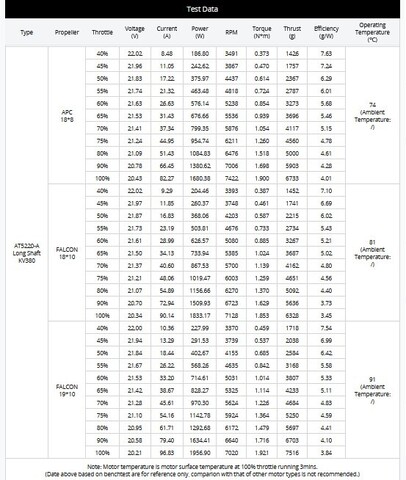

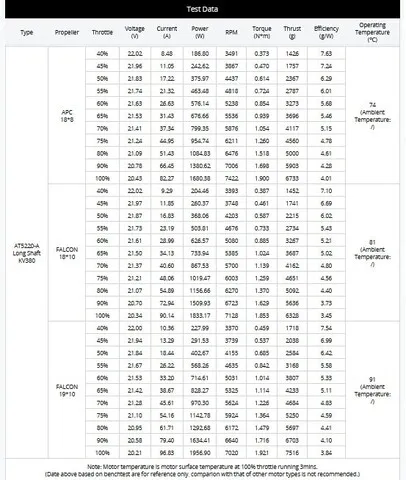

AT5220-A
Long Shaft
KV380
APC
18*8
40% 22.02 8.48 186.80 3491 0.373 1426 7.63 74

(Ambient
Temperature:

/)

45% 21.96 11.05 242.62 3867 0.470 1757 7.24
50% 21.83 17.22 375.97 4437 0.614 2367 6.29
55% 21.74 21.32 463.48 4818 0.724 2787 6.01
60% 21.63 26.63 576.14 5238 0.854 3273 5.68
65% 21.53 31.43 676.66 5536 0.939 3696 5.46
70% 21.41 37.34 799.35 5876 1.054 4117 5.15
75% 21.24 44.95 954.74 6211 1.260 4560 4.78
80% 21.09 51.43 1084.83 6476 1.518 5000 4.61
90% 20.78 66.45 1380.62 7006 1.698 5903 4.28
100% 20.43 82.27 1680.38 7422 1.900 6733 4.01

FALCON
18*10

40% 22.02 9.29 204.46 3393 0.387 1452 7.10 81

(Ambient
Temperature:

/)

45% 21.97 11.85 260.37 3748 0.461 1741 6.69
50% 21.87 16.83 368.06 4203 0.587 2215 6.02
55% 21.73 23.19 503.81 4676 0.733 2734 5.43
60% 21.61 28.99 626.57 5080 0.885 3267 5.21
65% 21.50 34.13 733.94 5385 1.024 3687 5.02
70% 21.37 40.60 867.53 5700 1.139 4162 4.80
75% 21.21 48.06 1019.47 6003 1.259 4651 4.56
80% 21.07 54.89 1156.66 6270 1.370 5092 4.40
90% 20.70 72.94 1509.93 6723 1.629 5636 3.73
100% 20.34 90.14 1833.17 7128 1.853 6328 3.45

FALCON
19*10

40% 22.00 10.36 227.99 3370 0.459 1718 7.54 91

(Ambient
Temperature:

/)

45% 21.94 13.29 291.53 3739 0.537 2038 6.99
50% 21.84 18.44 402.67 4155 0.685 2584 6.42
55% 21.67 26.22 568.26 4635 0.842 3168 5.58
60% 21.53 33.20 714.61 5031 1.014 3807 5.33
65% 21.42 38.67 828.27 5325 1.114 4233 5.11
70% 21.28 45.61 970.30 5624 1.226 4684 4.83
75% 21.10 54.16 1142.78 5924 1.364 5250 4.59
80% 20.95 61.71 1292.68 6172 1.479 5697 4.41
90% 20.58 79.40 1634.41 6640 1.716 6703 4.10
100% 20.21 96.83 1956.90 7020 1.921 7516 3.84
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.
(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

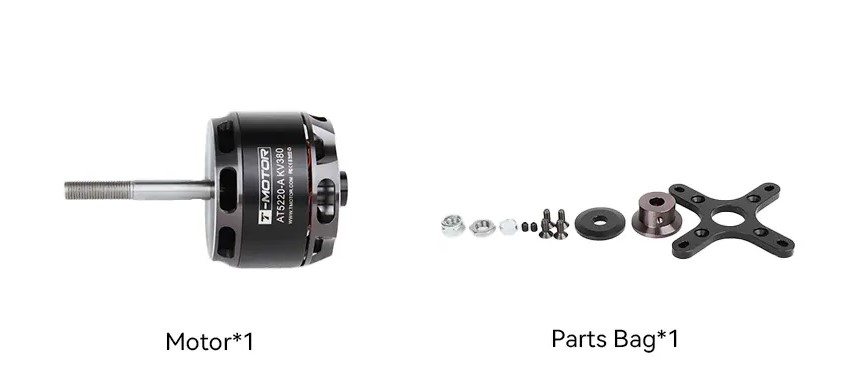

Комплектация:

  • T-Motor AT5220A 20-25CC KV220 - 1 шт
  • Комплект крепежей - 1 шт.




Вес: 450 г
Диаметр вала: 8 мм
Диаметр мотора: 60 мм
Длина мотора: 112.3 мм
KV: 220
Максимальная тяга: 9.5 кг
Пиковая мощность: 2700 Вт
Пиковый ток: 70 А
Производитель: T-Motor
Пропеллер: 18" , 19"
Рекомендованная батарея: 6-12S
Сопротивление: 36 мОм
Ток холостого хода: 1.8 А
