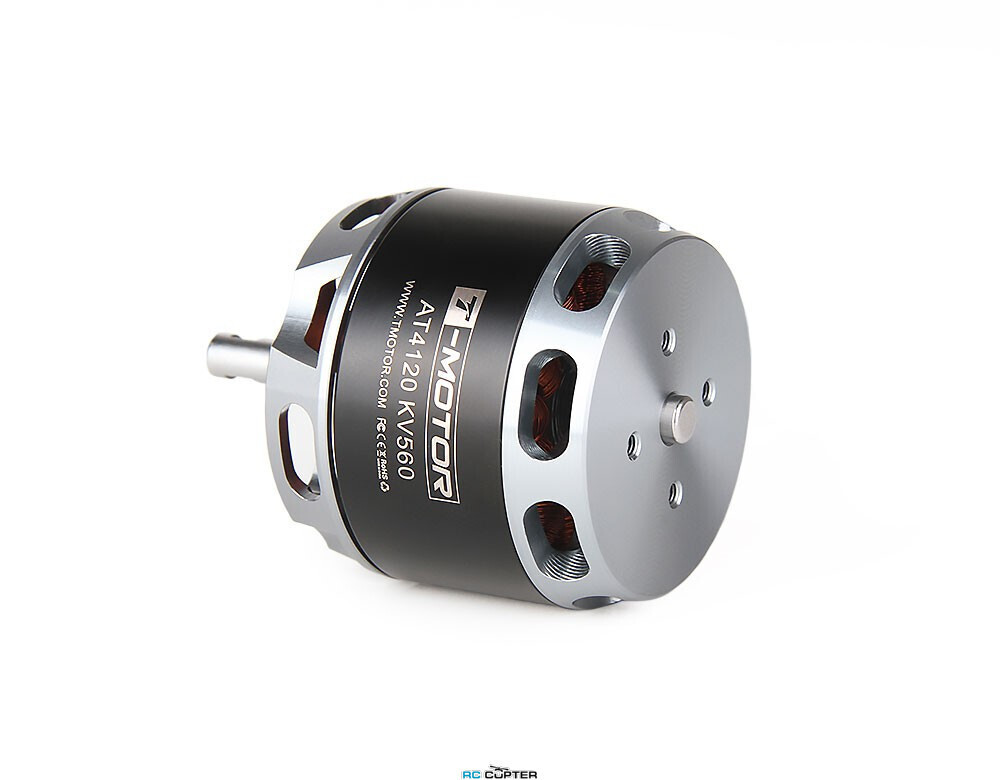

T-Motor AT4120 KV500 Long Shaft / VTOL / Fixed Wing

Артикул: 34860

нет в наличии
под заказ, пишите

Описание
Характеристики
Сопутствующие товары
Аналоги
Отзывы (0)

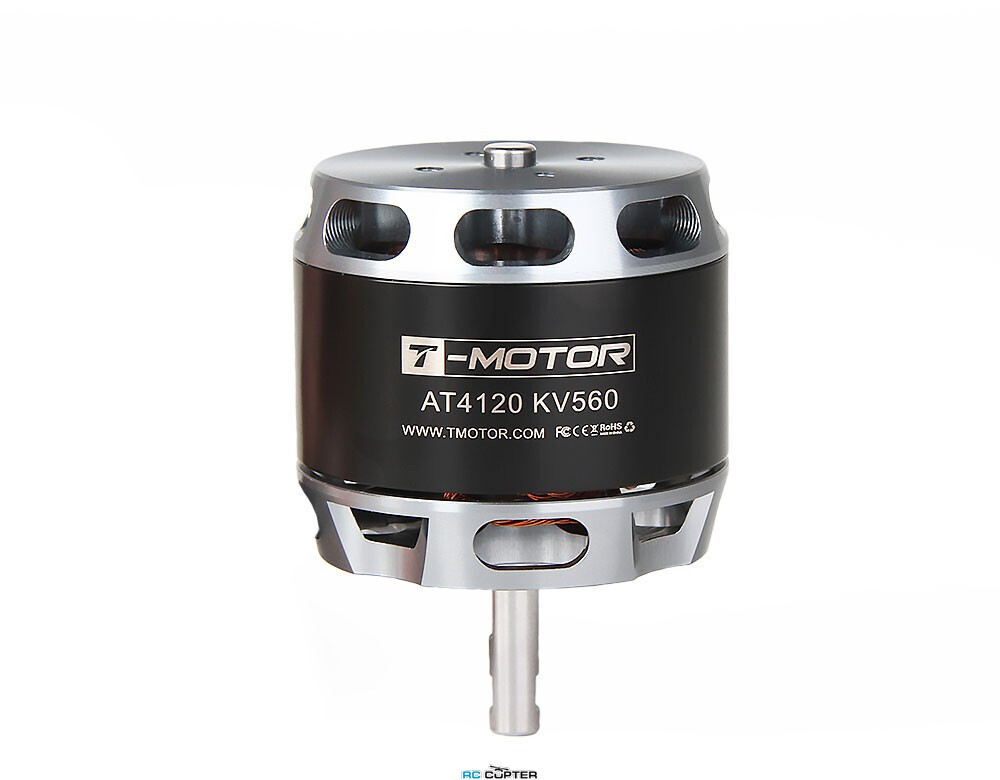

Двигатель бесколлекторный T-Motor AT4120 KV250

Высококачественный BLDC-мотор AT4120 был разработан специально для использования с 5-6s Li-po для 3D-моделей весом до 3500 г и для планёров (sailplanes) весом до 5000 г.
Особенно 250KV может работать с 12S Li-po с максимальной мощностью 2100W. Рекомендуется использовать со складными пропеллерами T-Motor AT115A и T-Motor FS15*8.

AT4120 Основные характеристики:

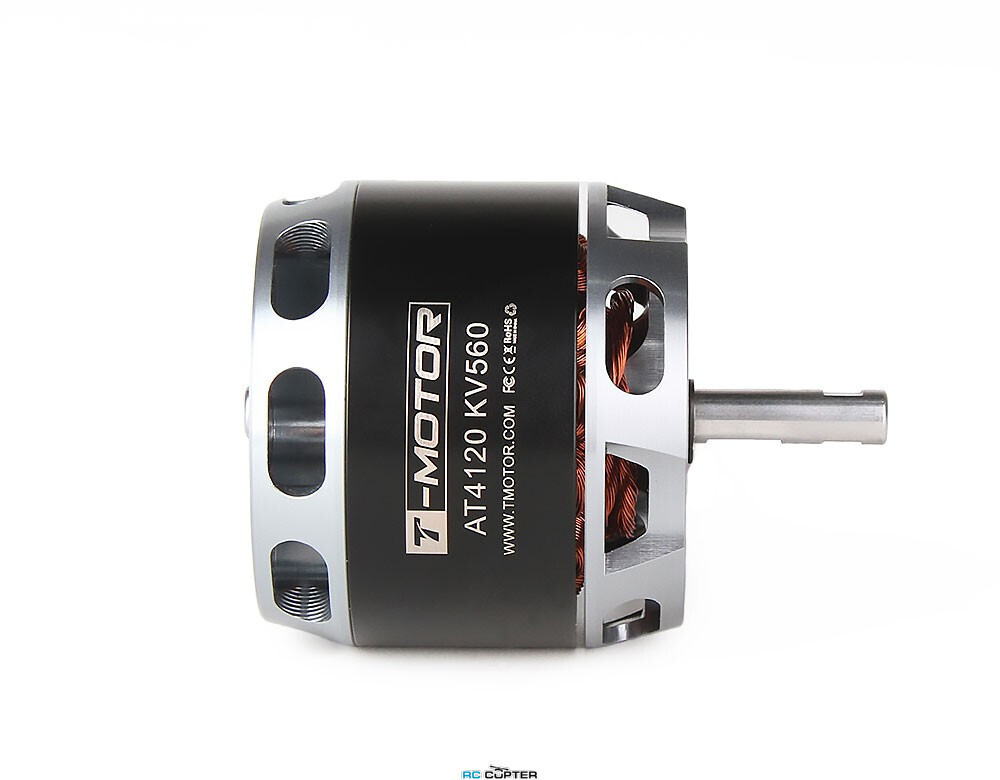

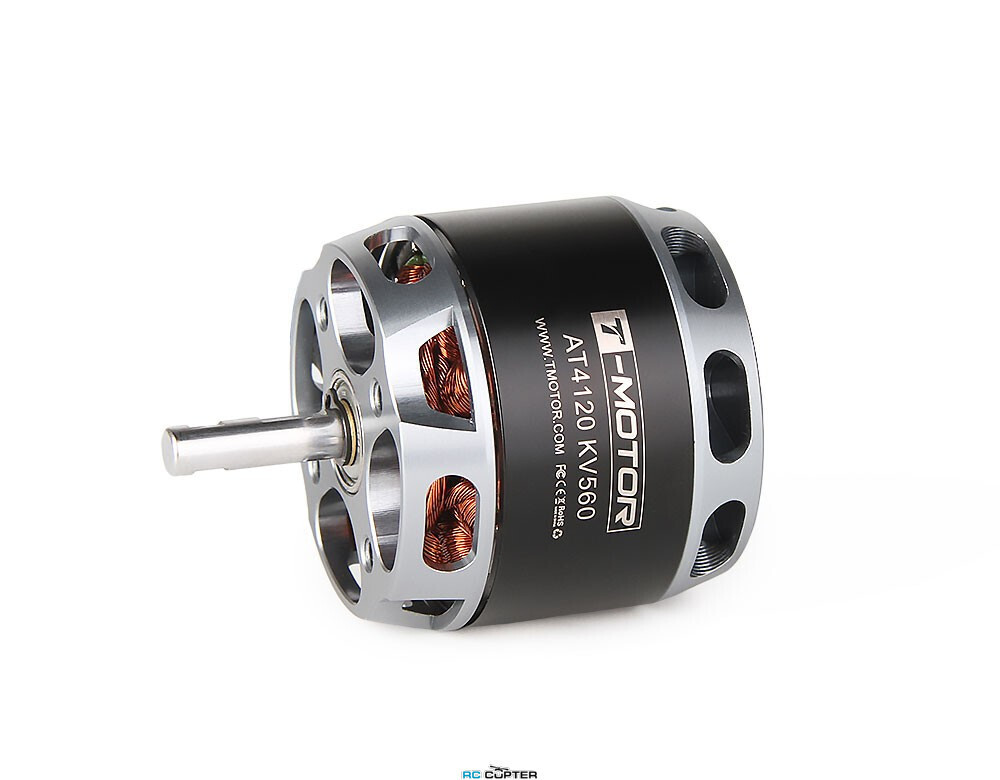

Двигатель AT4120 имеет конструкцию с длинным валом, что повышает гибкость установки и совместимость с различными типами пропеллеров и аксессуаров. Это делает его универсальным выбором для различных типов авиационных применений.

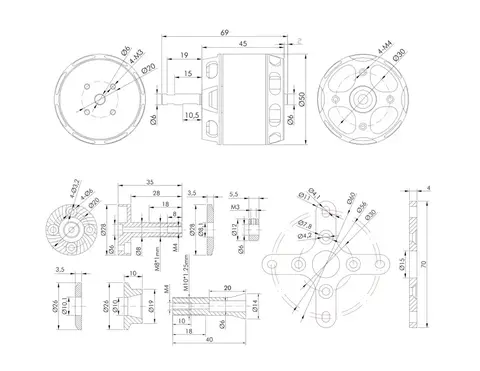

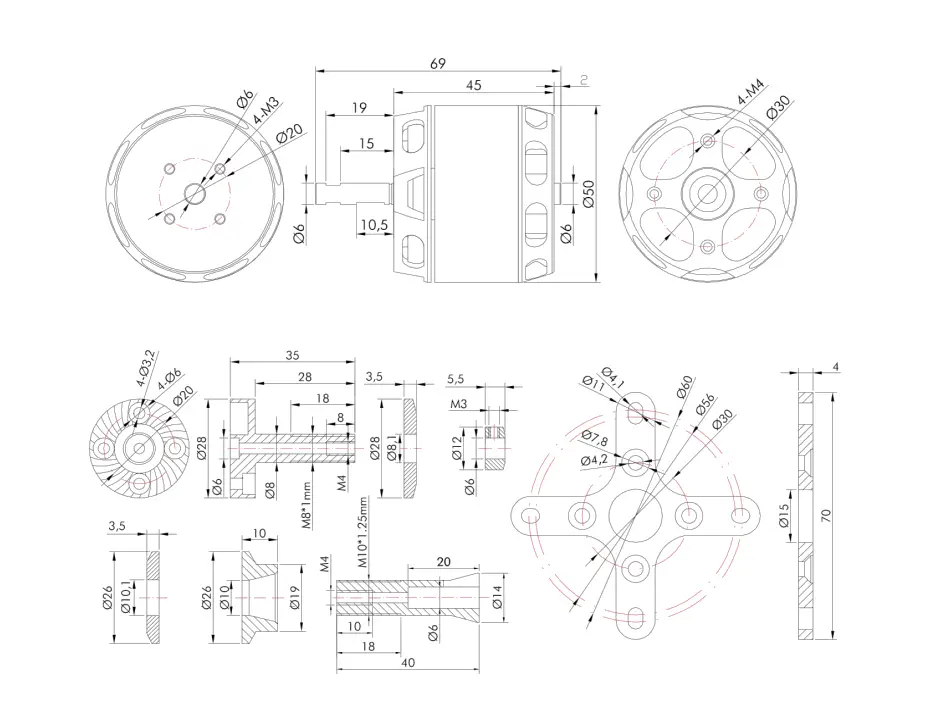

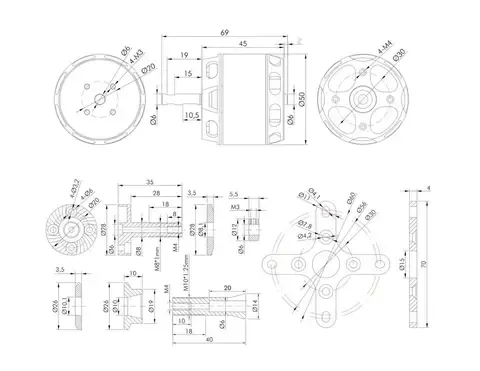

Техническая информация и чертеж:

Test Item	Long ShaftKV500	Weight (Incl. Cable)	305g
Motor Dimensions	Φ50*69mm	Internal Resistance	21mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：6mm OUT：6mm	Rated Voltage(Lipo)	6S
Idle Current(10V)	2.0A	Peak Current(180s)	75A
Max Power (180S)	1700W	Recommendation	/

Таблица испытаний мотора:

Type	Propeller	Throttle	Voltage (V)	Current (A)	Power (W)	RPM	Torque (N*m)	Thrust (g)	Efficiency (g/W)	Operating Temperature (℃)
AT4120 Long Shaft KV250	APC 15*8	40%	44.32	2.70	119.63	3880	0.203	1012	8.46	65 (Ambient Temperature: /)
		45%	44.33	3.30	146.11	4287	0.248	1235	8.45
		50%	44.30	4.56	201.83	4838	0.319	1574	7.80
		55%	44.25	6.75	298.59	5422	0.411	2014	6.75
		60%	44.23	8.19	362.23	5832	0.478	2331	6.43
		65%	44.21	9.84	434.86	6243	0.558	2712	6.24
		70%	44.14	12.69	560.11	6716	0.653	3146	5.62
		75%	44.10	15.43	680.25	7132	0.749	3586	5.27
		80%	44.04	18.63	820.64	7565	0.857	4067	4.96
		90%	43.91	26.06	1144.20	8288	1.071	4934	4.31
		100%	43.73	36.52	1596.93	8963	1.347	5504	3.45
	APC 15*10	40%	44.30	3.05	135.07	3828	0.249	1104	8.18	87 (Ambient Temperature: /)
		45%	44.28	3.86	171.08	4205	0.300	1321	7.72
		50%	44.26	5.15	228.12	4716	0.375	1662	7.29
		55%	44.21	7.77	343.40	5317	0.492	2168	6.31
		60%	44.18	9.61	424.73	5713	0.565	2476	5.83
		65%	44.14	11.97	528.31	6154	0.671	2914	5.52
		70%	44.08	15.06	663.58	6565	0.775	3355	5.06
		75%	44.03	17.80	783.72	6953	0.879	3771	4.81
		80%	43.96	21.72	954.68	7363	0.997	4240	4.44
		90%	43.80	30.96	1355.90	8012	1.276	4731	3.49
		100%	43.61	42.30	1844.49	8618	1.545	5609	3.04
	APC 16*8	40%	44.37	3.25	144.09	3937	0.257	1253	8.70	HOT (Ambient Temperature: /)
		45%	44.37	3.99	177.09	4278	0.304	1485	8.39
		50%	44.33	5.53	245.37	4824	0.389	1899	7.74
		55%	44.29	7.96	352.38	5389	0.498	2422	6.87
		60%	44.25	10.12	447.90	5810	0.590	2850	6.36
		65%	44.19	12.62	557.80	6195	0.688	3302	5.92
		70%	44.14	15.97	704.96	6652	0.808	3852	5.46
		75%	44.07	19.57	862.44	7052	0.931	4379	5.08
		80%	44.00	24.05	1058.23	7485	1.077	5016	4.74
		90%	43.85	32.70	1433.96	8112	1.301	5952	4.15
		100%	43.63	45.73	1995.20	8676	1.603	6717	3.37
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins. (Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT4120 Long Shaft KV500	APC 15*8	40%	22.47	6.81	153.13	4252	0.252	1222	7.98	79 (Ambient Temperature: /)
		45%	22.44	8.40	188.45	4603	0.291	1420	7.53
		50%	22.41	10.07	225.68	4901	0.330	1603	7.10
		55%	22.37	12.34	276.12	5255	0.385	1867	6.76
		60%	22.32	15.19	339.14	5637	0.448	2174	6.41
		65%	22.27	18.63	414.72	6030	0.525	2533	6.11
		70%	22.19	22.75	504.91	6441	0.600	2878	5.70
		75%	22.12	27.01	597.54	6817	0.675	3229	5.40
		80%	22.05	31.62	697.07	7153	0.755	3583	5.14
		90%	21.86	42.70	933.28	7805	0.929	4351	4.66
		100%	21.75	49.31	1072.47	8135	1.020	4714	4.40
	APC 15*10	40%	22.49	5.40	121.44	3680	0.236	1027	8.46	HOT (Ambient Temperature: /)
		45%	22.46	7.19	161.62	4097	0.294	1281	7.93
		50%	22.36	12.00	268.25	4688	0.393	1701	6.34
		55%	22.32	15.15	338.13	5176	0.464	2020	5.97
		60%	22.25	18.98	422.43	5573	0.545	2371	5.61
		65%	22.19	22.88	507.71	5914	0.623	2700	5.32
		70%	22.12	27.55	609.35	6288	0.710	3052	5.01
		75%	22.01	33.85	744.87	6687	0.803	3434	4.61
		80%	21.90	40.20	880.50	7030	0.900	3815	4.33
		90%	21.65	55.07	1192.32	7555	1.111	4324	3.63
		100%	21.40	70.41	1506.65	7952	1.301	4670	3.10
	APC 16*8	40%	22.44	8.73	195.81	4294	0.314	1518	7.75	98 (Ambient Temperature: /)
		45%	22.40	10.71	240.02	4636	0.364	1765	7.35
		50%	22.35	13.87	309.84	5071	0.440	2123	6.85
		55%	22.28	17.61	392.29	5499	0.528	2550	6.50
		60%	22.21	22.03	489.30	5927	0.622	2979	6.09
		65%	22.12	27.16	600.86	6334	0.719	3427	5.70
		70%	22.03	32.72	720.93	6715	0.824	3885	5.39
		75%	21.94	38.56	845.96	7075	0.922	4305	5.09
		80%	21.82	45.23	986.96	7405	1.024	4742	4.80
		90%	21.54	62.33	1342.79	8035	1.270	5801	4.32
		100%	21.49	65.44	1406.23	8108	1.318	5967	4.24
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins. (Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

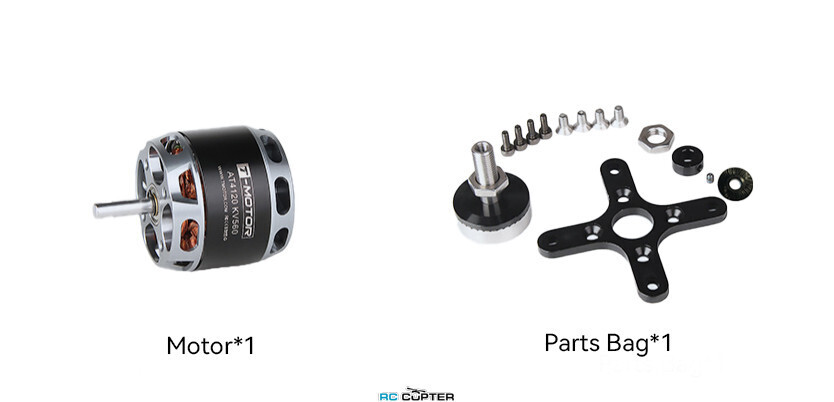

Комплектация:

T-Motor AT4120 KV500 - 1 шт

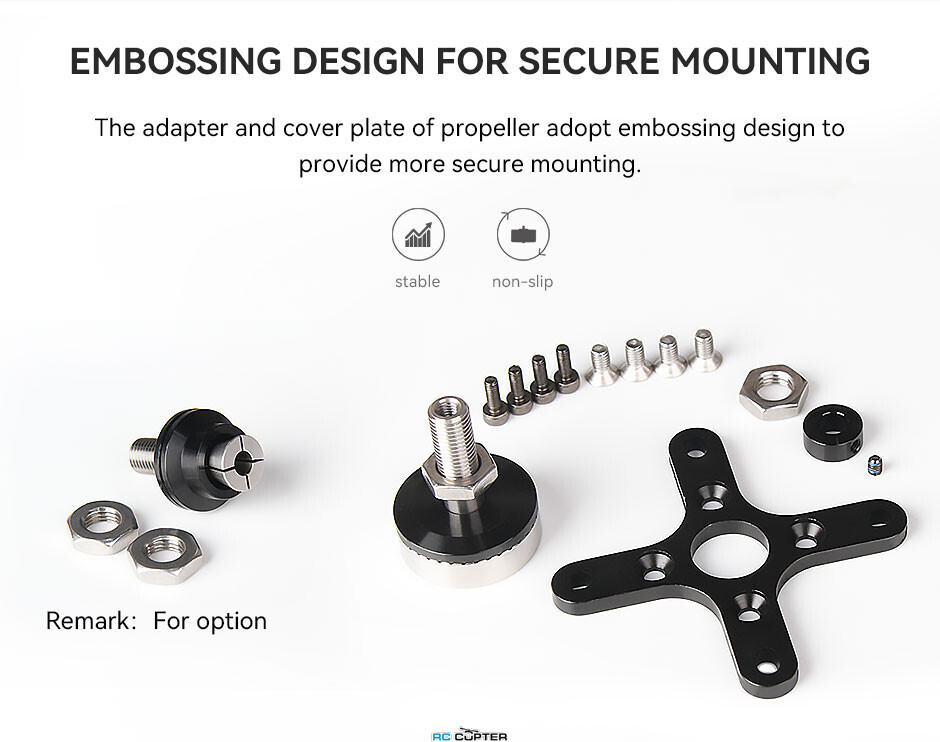

Комплект крепежей - 1 шт.

Видео

Вес:	305 г
Диаметр вала:	6 мм
Диаметр мотора:	50 мм
Длина мотора:	69 мм
KV:	500
Максимальная тяга:	6 кг
Пиковая мощность:	1700 Вт
Пиковый ток:	75 А
Производитель:	T-Motor
Пропеллер:	15" , 16"
Рекомендованная батарея:	6S
Сопротивление:	21 мОм
Ток холостого хода:	2.0 А
