Карбоновая рама квадрокоптера ZHT AERO KEEL MINI (версия без моторов, пропеллеров, регуляторов ESC)

Версия без моторов, пропеллеров, регуляторов ESC

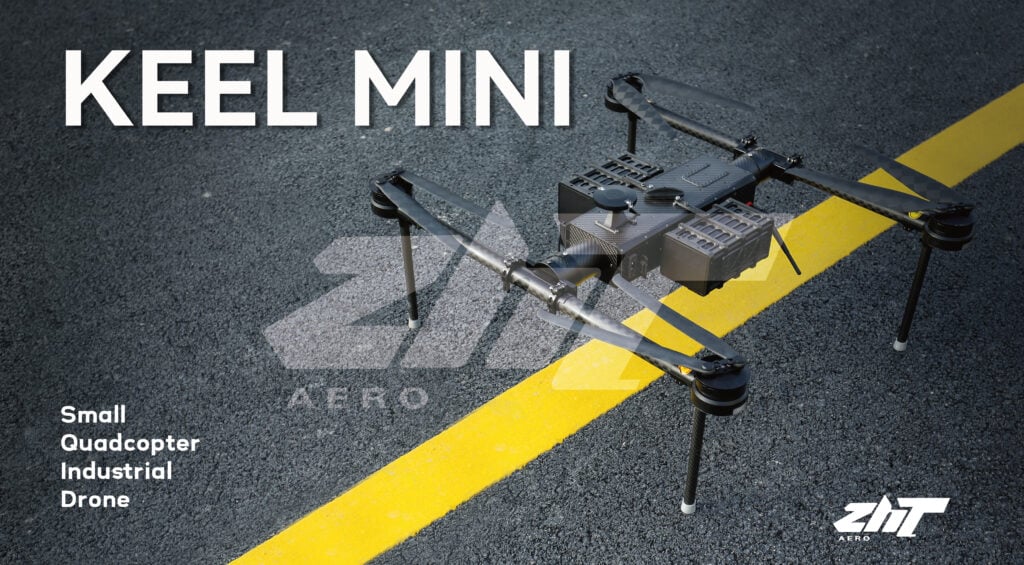

Мини-квадрокоптер ZHT AERO Keel с модульным дизайном и большой продолжительностью работы - промышленный дрон для картографии и инспекции (Keel Mini Quadcopter Modular Design Long Endurance Industrial Drone For Mapping And Inspection)

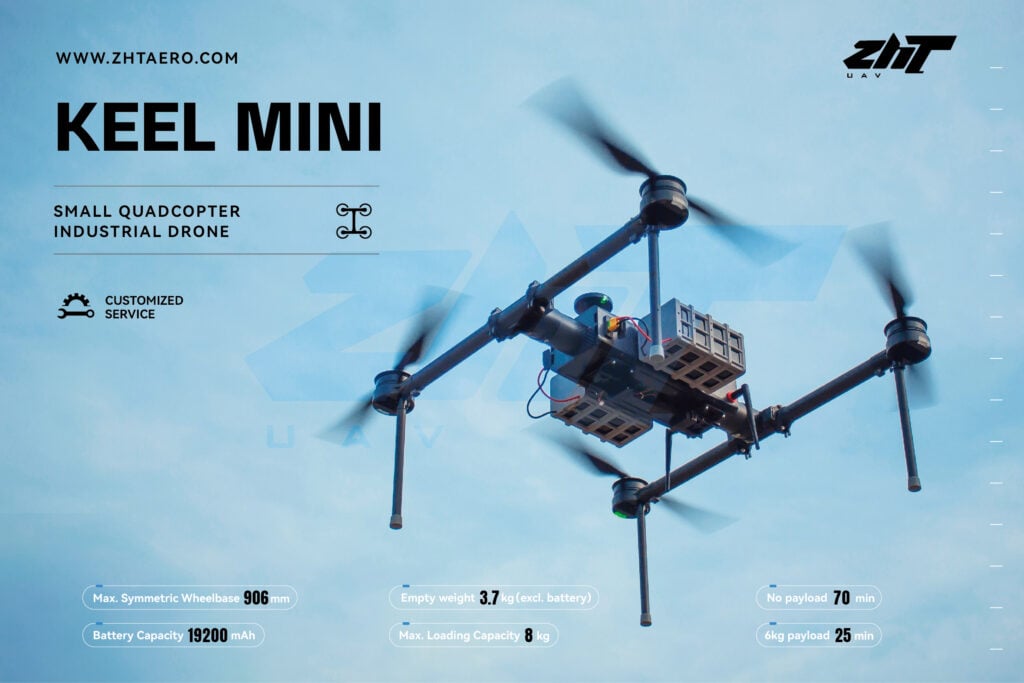

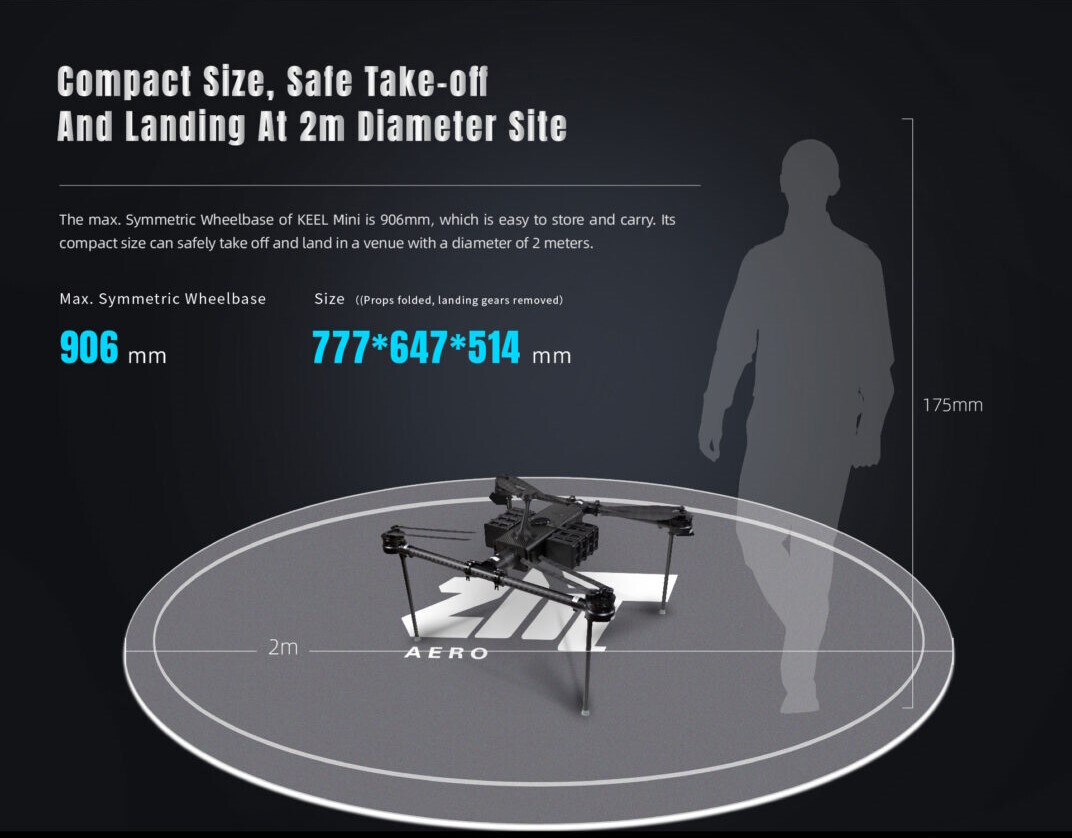

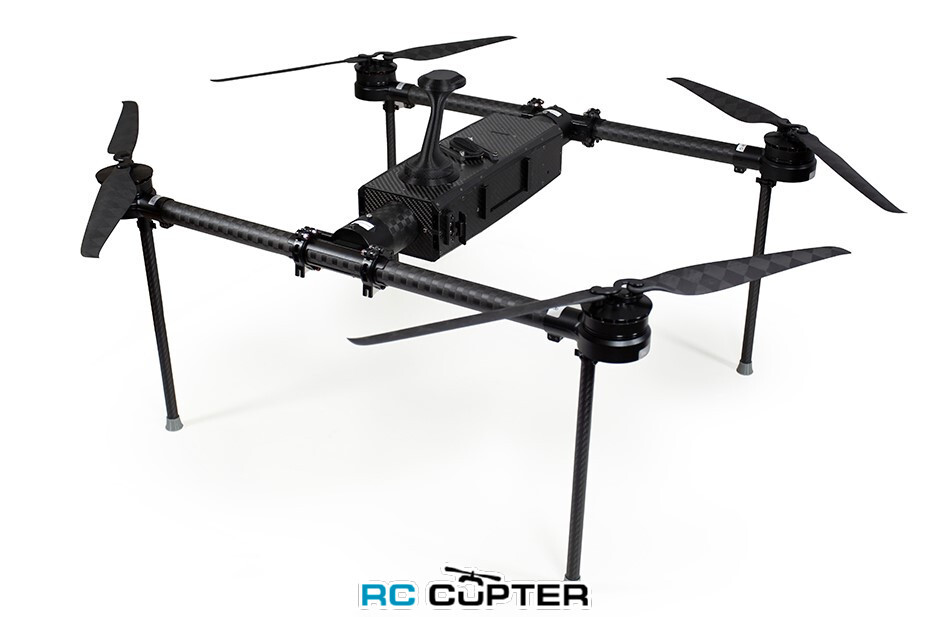

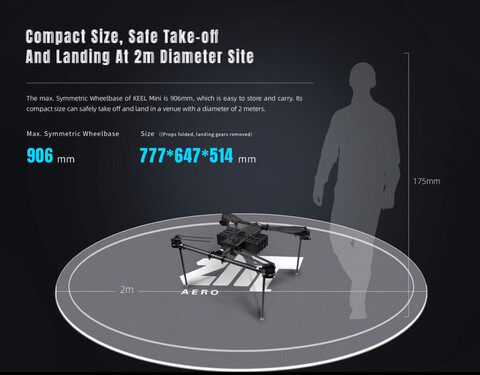

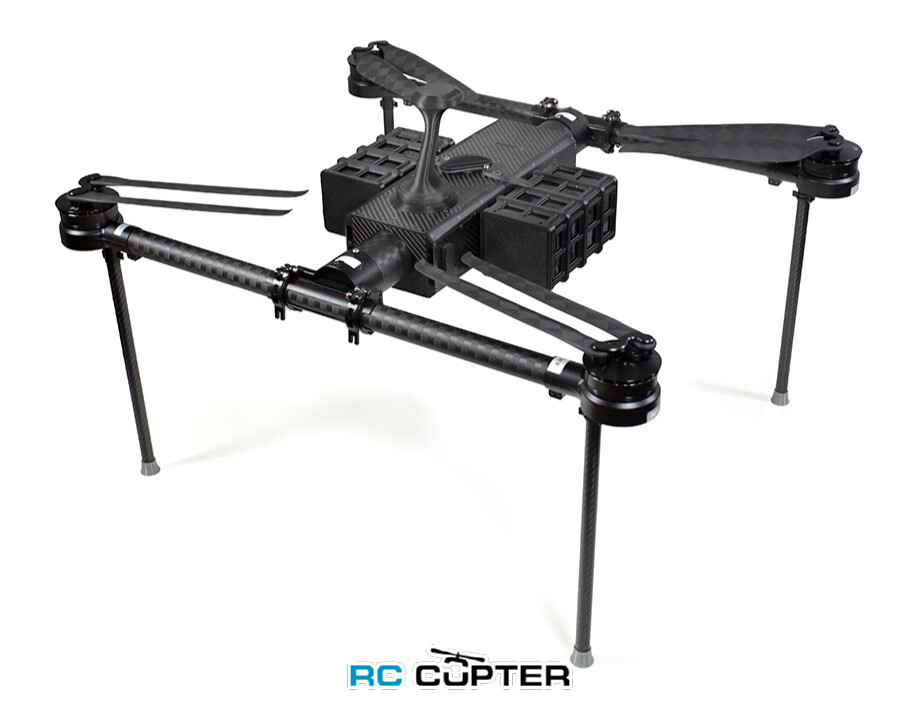

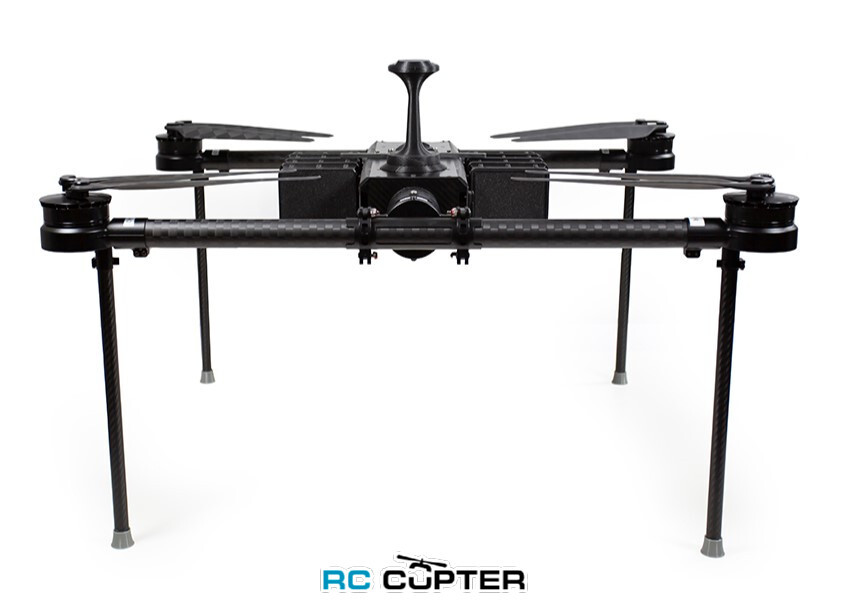

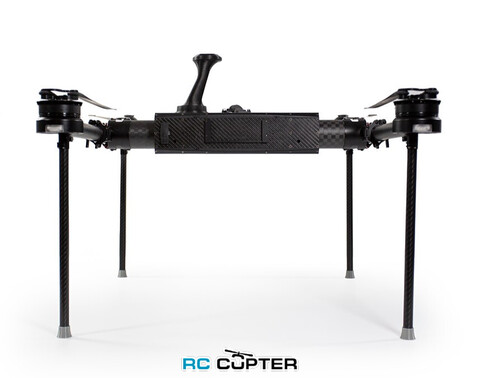

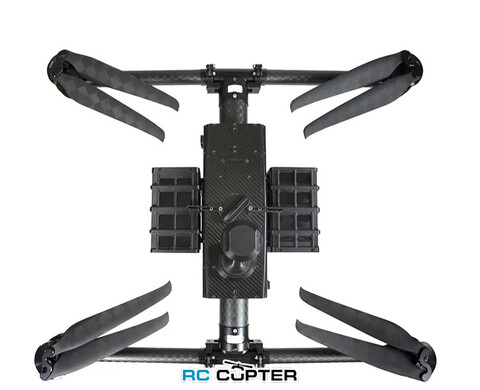

KEEL Mini - это модульный четырехроторный дрон, самостоятельно разработанный компанией ZHT AERO. Его рама, консоли и пропеллеры изготовлены из высокопрочного углеродного волокна и авиационного алюминия, что обеспечивает общую прочность дрона при его небольшом весе. Его собственный вес составляет всего 3,7 кг (без учета батареи и пропеллеров), а симметричная колесная база - около 906 мм. Модульная конструкция облегчает переноску и транспортировку, им может легко управлять один человек. Его компактные размеры позволяют безопасно взлетать и садиться на площадку диаметром 2 метра.

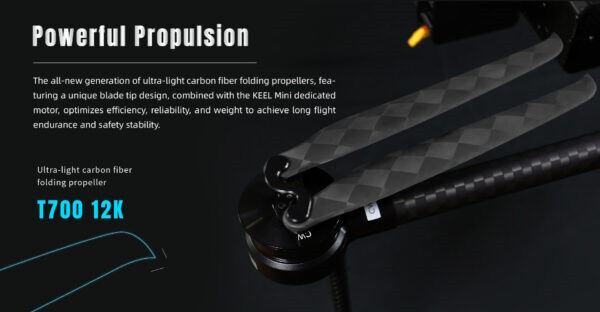

KEEL Mini оснащен двумя парами 22-дюймовых складных пропеллеров, четырьмя двигателями 135KV и двумя твердотельными аккумуляторами 19200mAh, которые обеспечивают мощную мощность и длительную продолжительность полета. Эффективное время полета составляет 70 минут (без полезной нагрузки), максимальный взлетный вес - 16 кг, а максимальная грузоподъемность - 8 кг. Поистине «маленький», но «сильный».

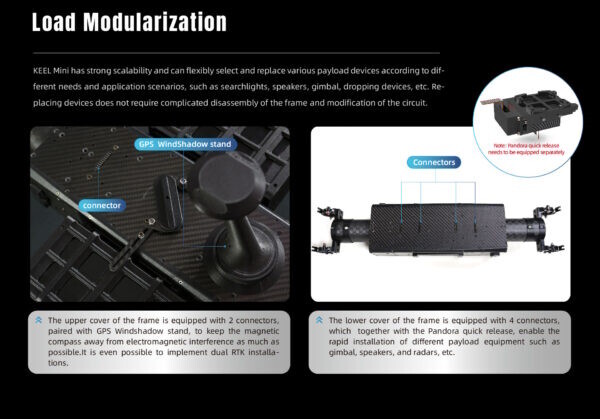

В стандартную комплектацию KEEL Mini входит одна быстросъемная конструкция Pandora, которая может поддерживать до 4 штук. Она подходит для различных расширений, таких как карданная камера, мегафон, прожектор, устройство для сброса воздуха и так далее. В то же время, он имеет зарезервированные монтажные отверстия для установки парашютов, GPS-модуля, видео и передачи данных и другого оборудования, может быть широко использован в логистике, сельском хозяйстве, геодезии и картографии, аварийно-спасательных и других областях. Опираясь на преимущества независимых исследований и разработок, Keel Mini поддерживает индивидуальные услуги, чтобы полностью удовлетворить потребности различных отраслей промышленности.

Особенности рамы:

• Продолжительность до 70 минут
• Грузоподъемность до 8 кг
• Максимальный взлетный вес 18 кг



Характеристики:

• Модель № KEEL Mini

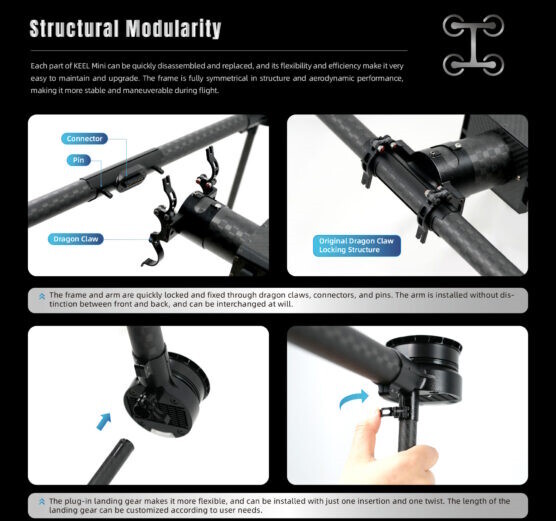

• Модульная конструкция
• Макс. Симметричная колесная база 906 мм

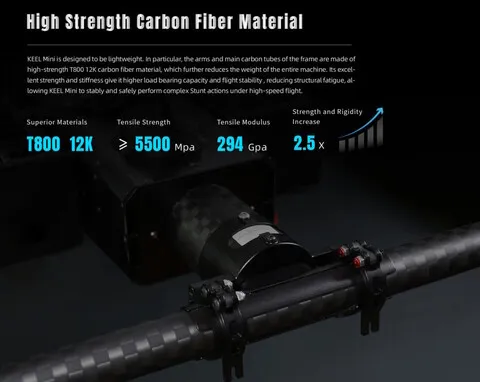

• Материал Композитное углеродное волокно и авиационный алюминий
• Размер 777*647*131 мм (Стойки сложены, шасси убраны.) 966*1053*443 мм (Стойки разложены, шасси убраны.) ）
• Вес ≈ 3,7 кг (без батареи)
• Рейтинг защиты от воздействия внешних факторов IP55
• Рабочая температура -20℃ ~ +50℃

Время полета и полезная нагрузка (при выборе рекомендуемых товаров (в комплект не входят):

• Вес ≈ 3,7 кг (без батареи) ≈ 7,7 кг (включая аккумулятор * 2 шт.)
• Макс. Грузоподъемность ≤ 8 кг
• Макс. Взлетный вес ≤ 16 кг

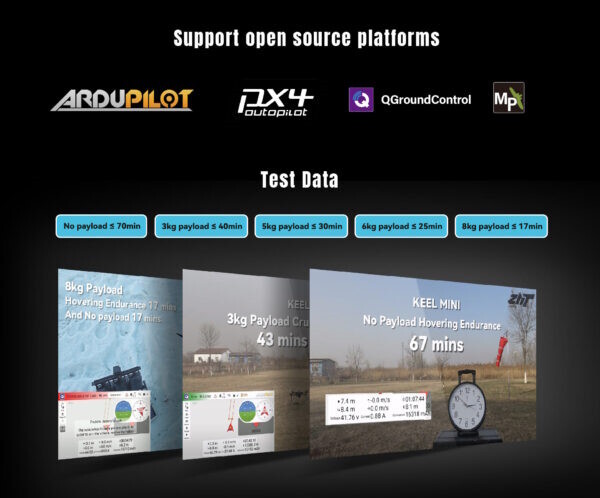

• Продолжительность полета ≤ 70 мин при отсутствии полезной нагрузки ≤ 40 мин при полезной нагрузке 3 кг ≤ 31 мин при полезной нагрузке 5 кг ≤ 25 мин при полезной нагрузке 6 кг
• Точность зависания (при умеренном ветре или его отсутствии) вертикаль ±0,2м； горизонталь ±0,1м
• Макс. Угловая скорость 150°/с
• Макс. Угол тангажа 25°
• Макс. Скорость подъема 3 м/с
• Макс. Скорость спуска 2,5 м/с

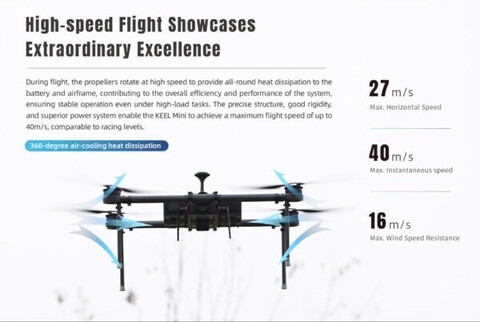

• Макс. Горизонтальная скорость 27 м/с
• Макс. Высота полета 5500 м
• Макс. Сопротивление скорости ветра 16 м/с
• Емкость аккумулятора 14S, 19200mAh
• Вес батареи 2 кг
• Размер батареи 150*70*75*мм
  *Примечания: Размер и вес могут быть изменены в соответствии с индивидуальными требованиями заказчика. Пожалуйста, обратитесь к фактическому варианту.

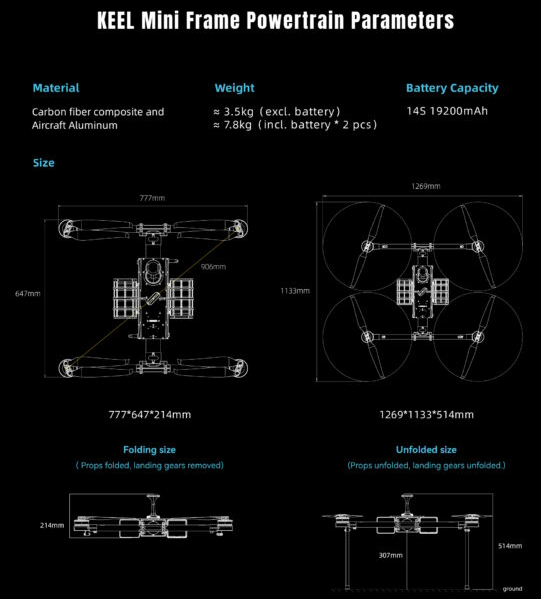

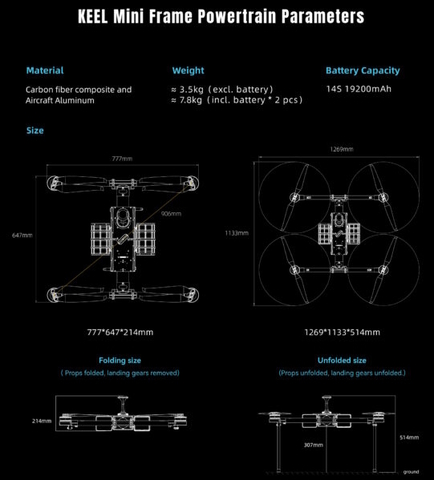

Чертёж рамы:

Рекомендуемые товары (в комплект не входит):

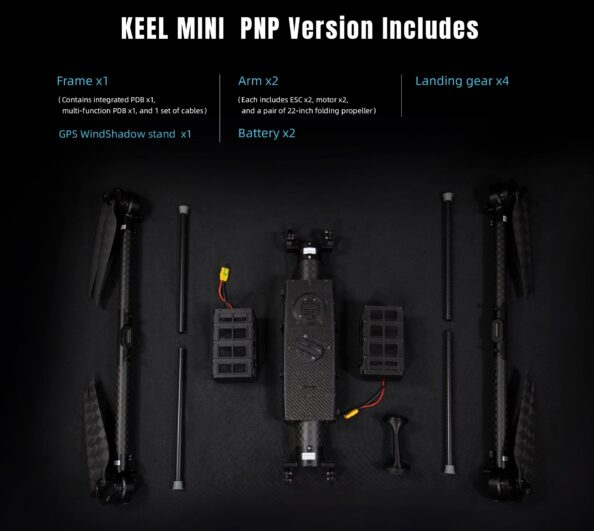

Комплектация:

• Карбоновая рама ZHT AERO KEEL MINI Frame (версия без моторов, пропеллеров, ESC) - 1 шт
