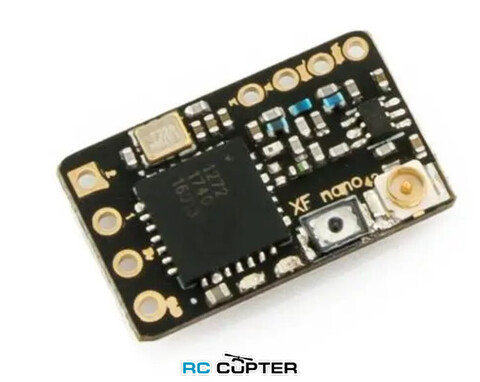

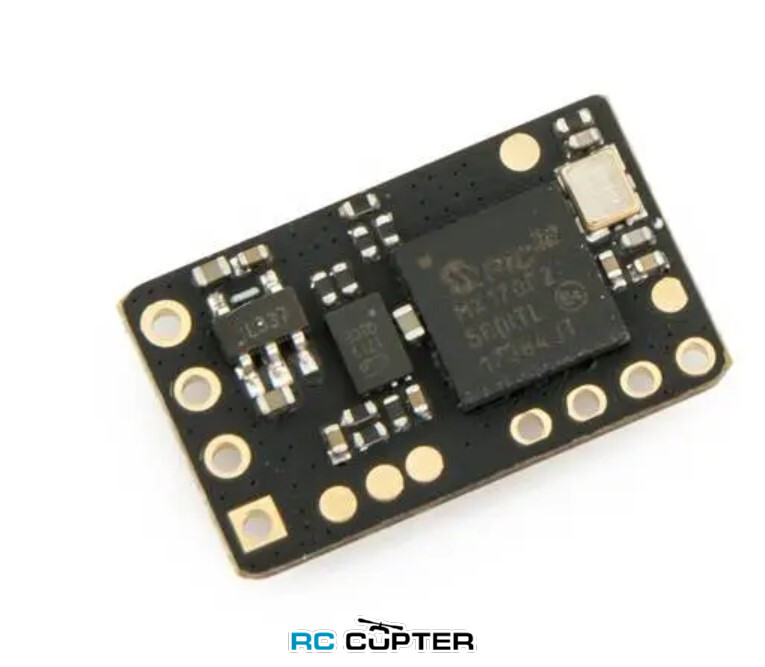

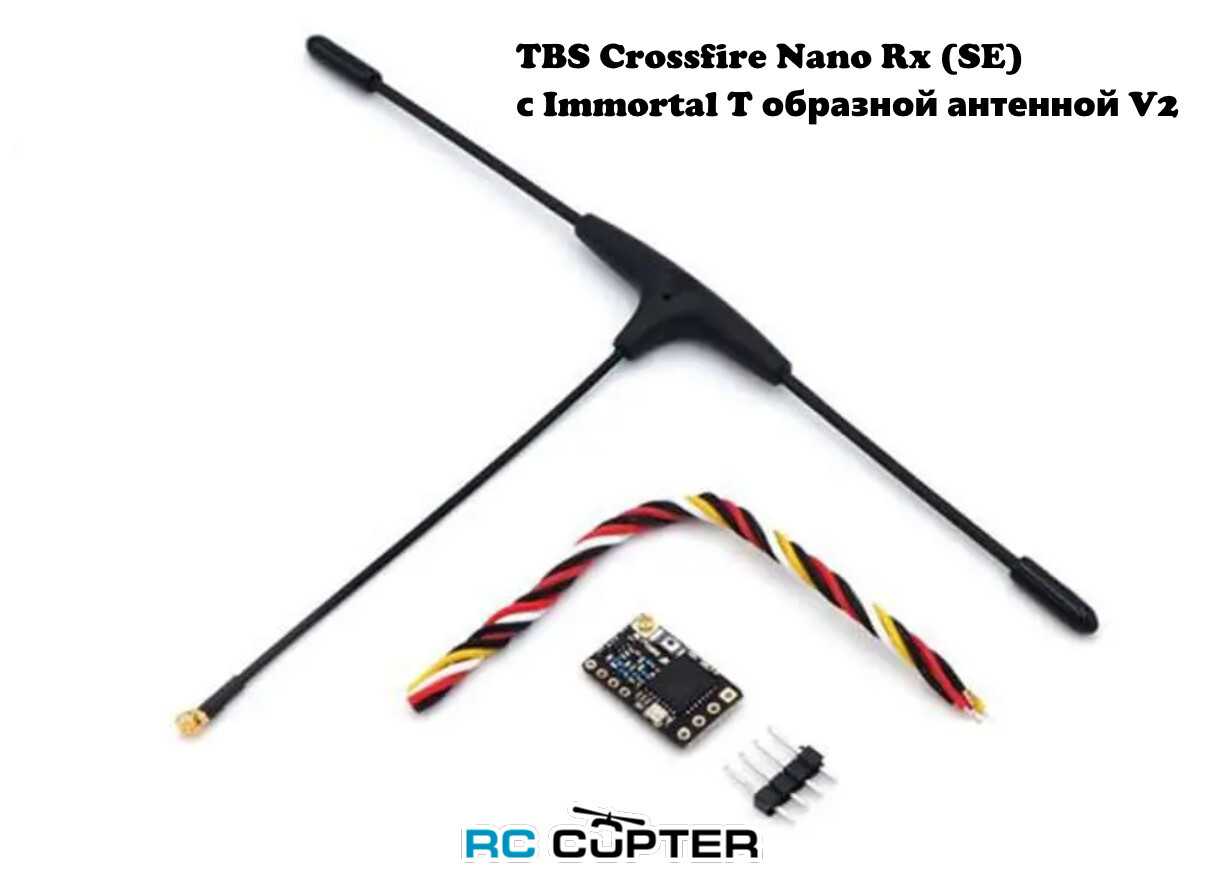

Приёмник TBS Crossfire Nano Rx (SE) с Immortal T образной антенной V2

TBS усиливает позиции в сегменте дальних дистанций / UHF, не имея конкурентов на горизонте! В TBS Crossfire Nano RX мы сконцентрировали два года инженерного опыта, прислушиваясь к требованиям наших клиентов и выкладываясь на максимум (или, в данном случае, на минимум!). Результатом стал полнофункциональный приемник, самый маленький из всех приемников в отрасли (да, он меньше, чем XM+).

Специальная версия (SE) поставляется с антенной Immortal T V2.

Технические характеристики

• Вес: 0,5 г (только приемник)

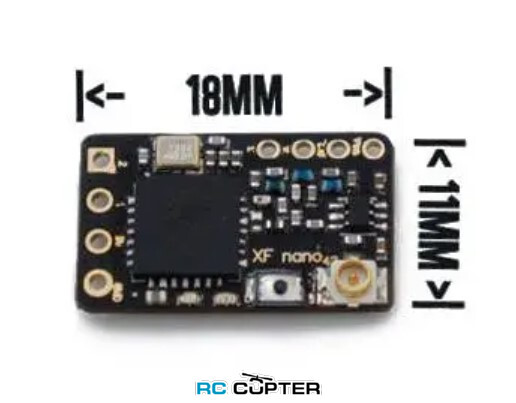

• Размер: 11 мм x 18 мм
• Требования: прошивка V2.24
• Производитель: Team BlackSheep
• Соответствие NDAA: нет
• Набор функций: SBUS, PPM, PWM, CRSF, SmartAudio, MAVLInk, Serial Bridge.
• Поддержка телеметрии.
• Приемник полного диапазона.
• Входное напряжение 5 В.
• Передний разъем с шагом 2,54 мм и боковой разъем с шагом 2 мм.
• Receiver/Transmitter Frequency    915 MHz, 868 MHz (в зависимости от региона)

Совместим с:

• TBS Crossfire Micro TX Module V2
• TBS Crossfire Nano TX Module V2
• TBS Crossfire TX Module
• TBS Tango 2 Radio

Подключение приемника

Приемник не имеет встроенных разъемов, что позволяет обеспечить гибкость и разнообразие настроек, т. е. проще добавить разъем, чем удалить предварительно припаянный.
Используйте обычные сервопровода для прямого подключения к паяным контактам/переходным отверстиям или используйте 2,54-мм штырьковый разъем для крепления к материнской плате. Антенна использует разъем U.FL. Используйте термоусаживаемую трубку для защиты приемника.

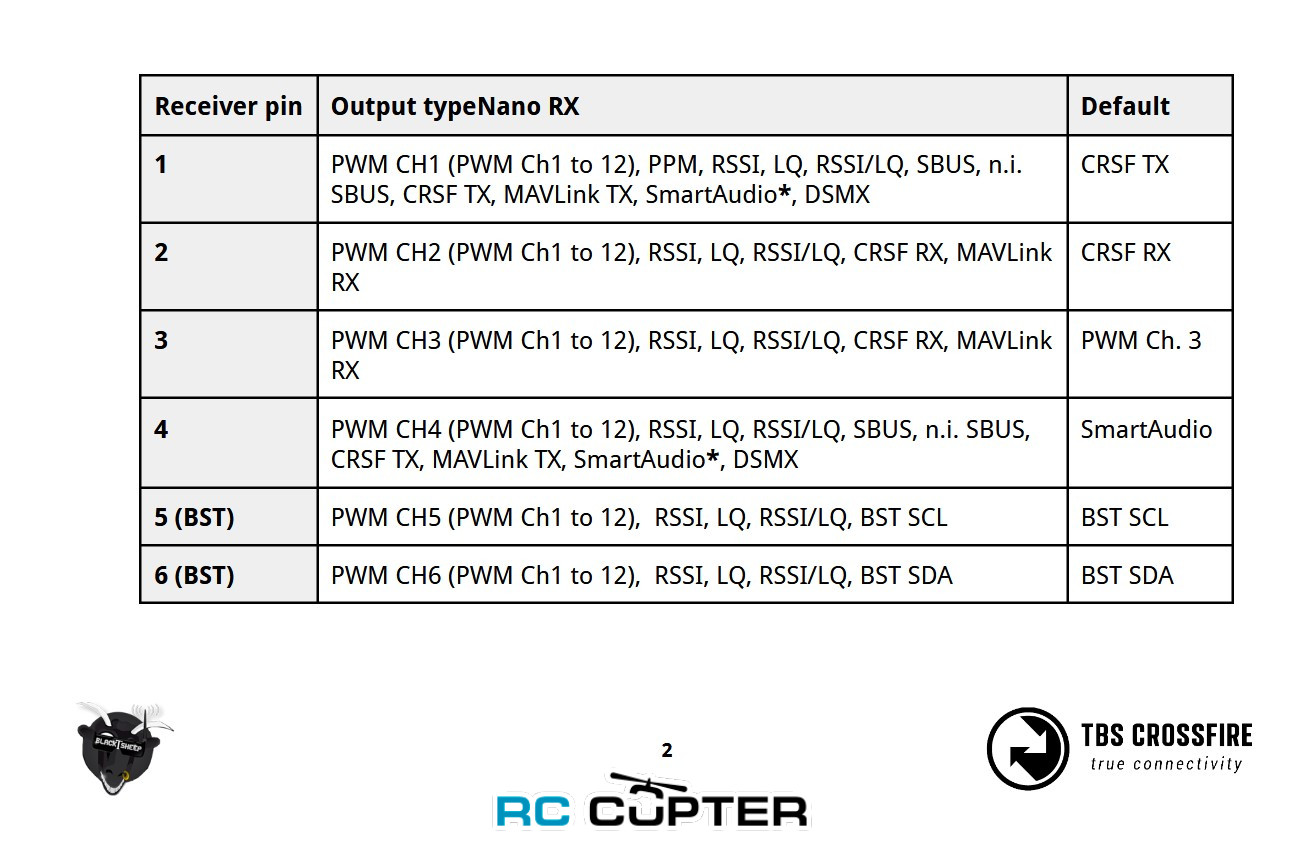

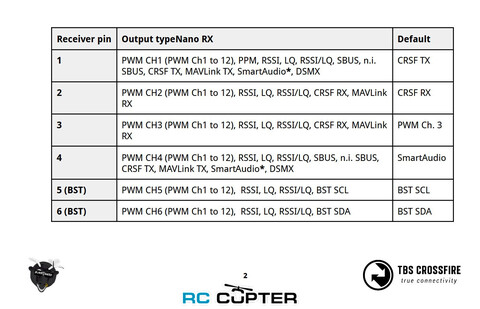

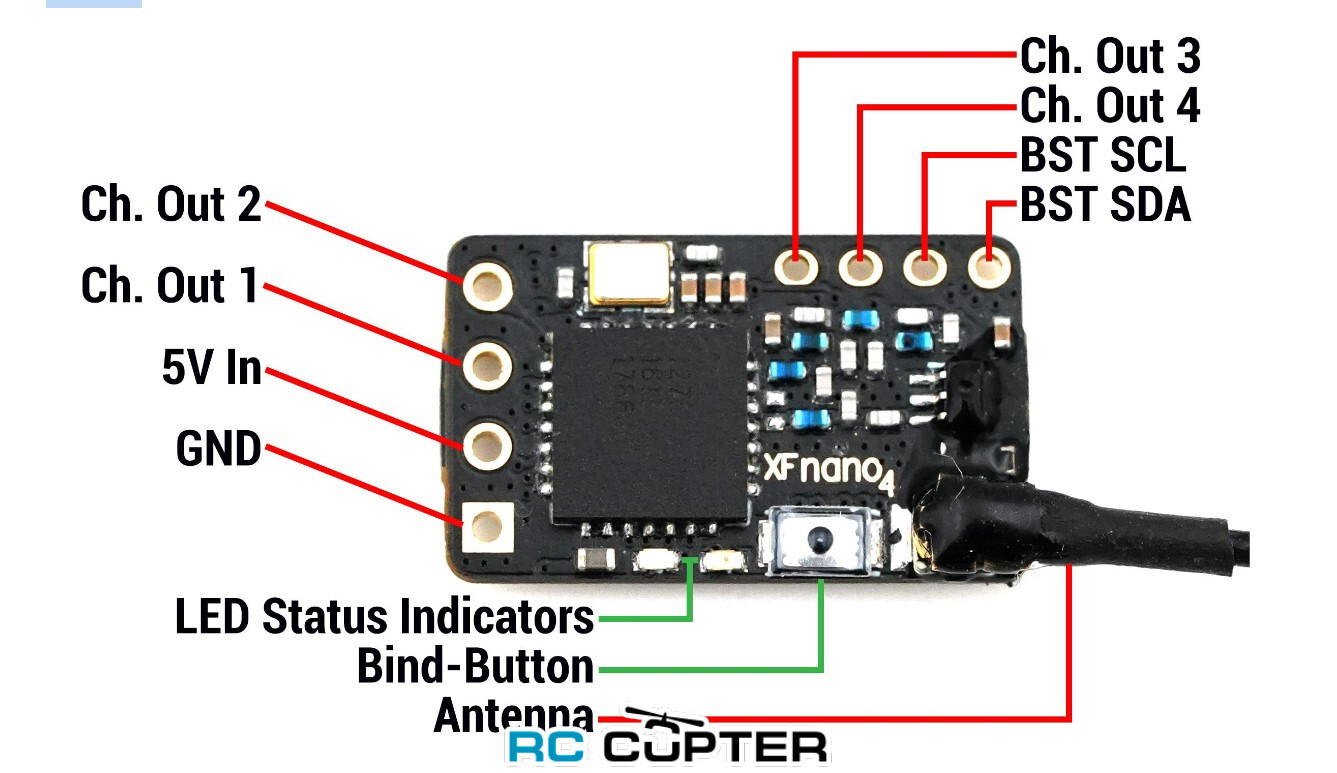

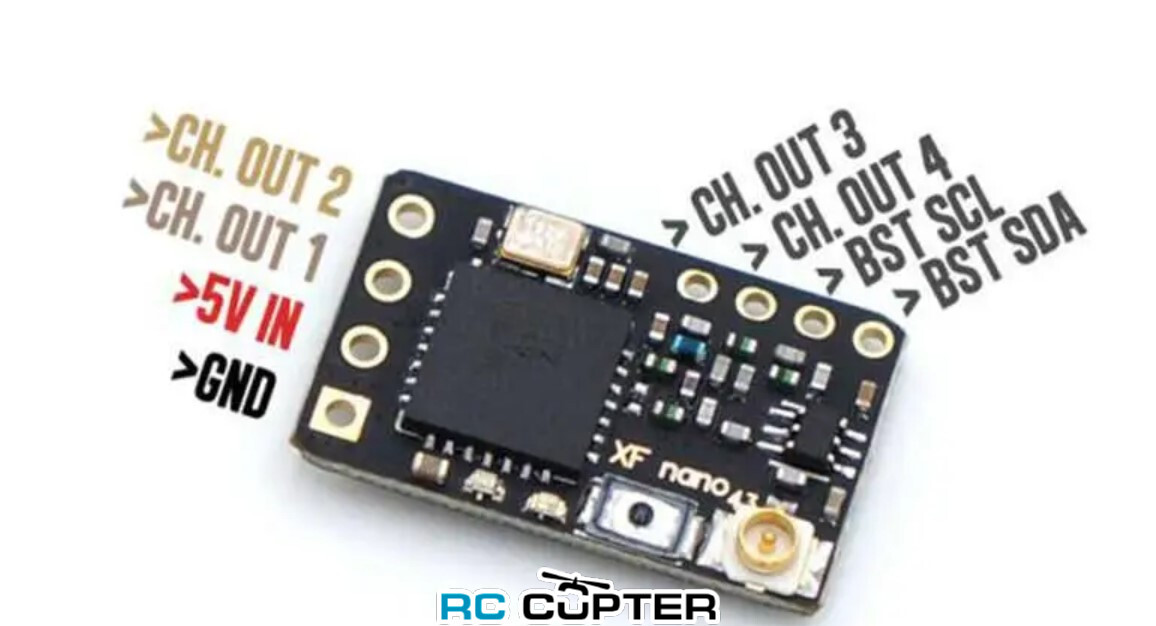

Контакты приемника

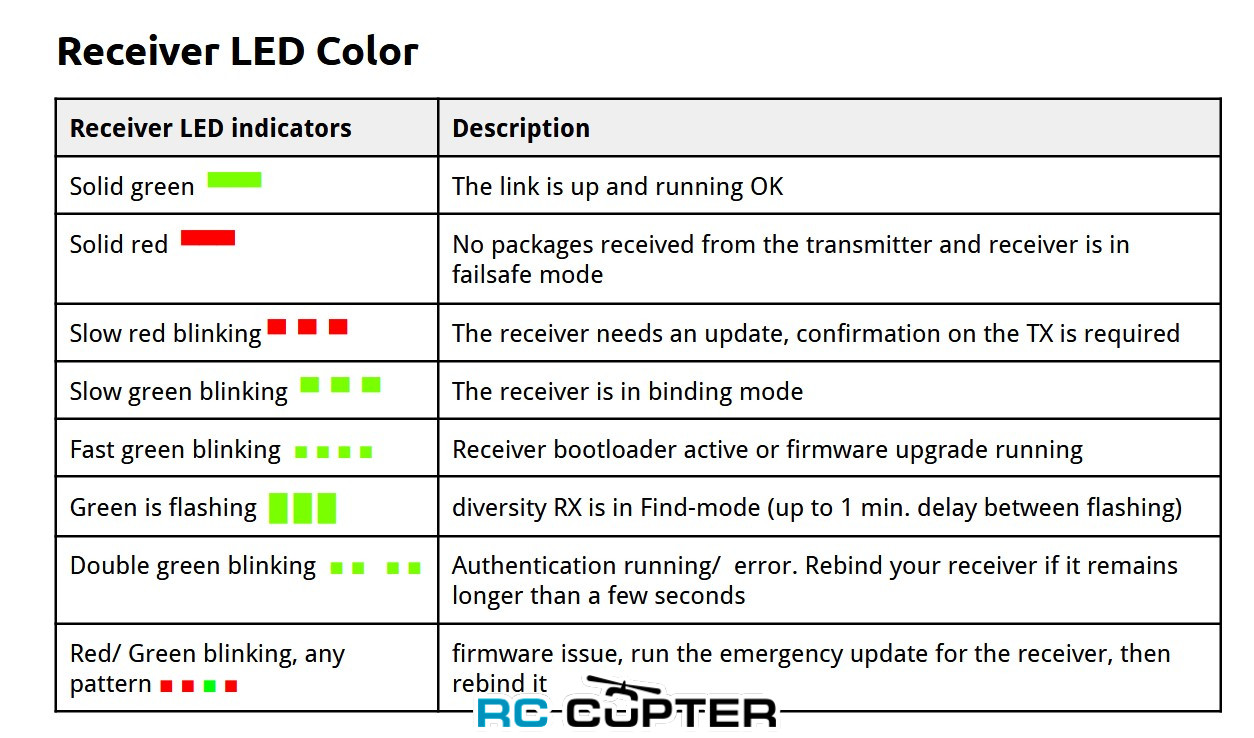

Цвет светодиода приемника

Привязка передатчика и приемника очень проста:

• 1. Просто включите передатчик TBS CROSSFIRE.
• 2. На стандартном передатчике войдите в меню настроек, нажав и удерживая джойстик в течение 3 секунд, выберите «General» (Общие) и «Binding» (Связывание) — начнется мигать сообщение «Binding» (Связывание), ожидая приемник. На микропередатчике короткое нажатие кнопки запустит режим связывания.
• 3. Теперь включите приемник (не нажимая кнопку Bind!). Если ваш приемник ранее не был соединен, он соединится автоматически. В противном случае нажмите и отпустите кнопку «BIND» на приемнике, чтобы запустить соединение. На приемнике установлен тайм-аут в одну минуту после включения для входа в режим соединения. Если индикатор состояния начнет медленно мигать, приемник успешно перешел в режим соединения.
• 4. Через несколько секунд процесс завершится сообщением «Связывание завершено» на стандартном передатчике или постоянным зеленым свечением светодиода на микропередатчике. Приемник сохранил уникальный серийный номер этого конкретного передатчика CROSSFIRE. Если связывание не происходит, убедитесь, что на приемнике и передатчике установлена последняя версия прошивки.

Комплектация

•     1x приемник TBS Crossfire Nano
•     1x антенна TBS Immortal-T V2
