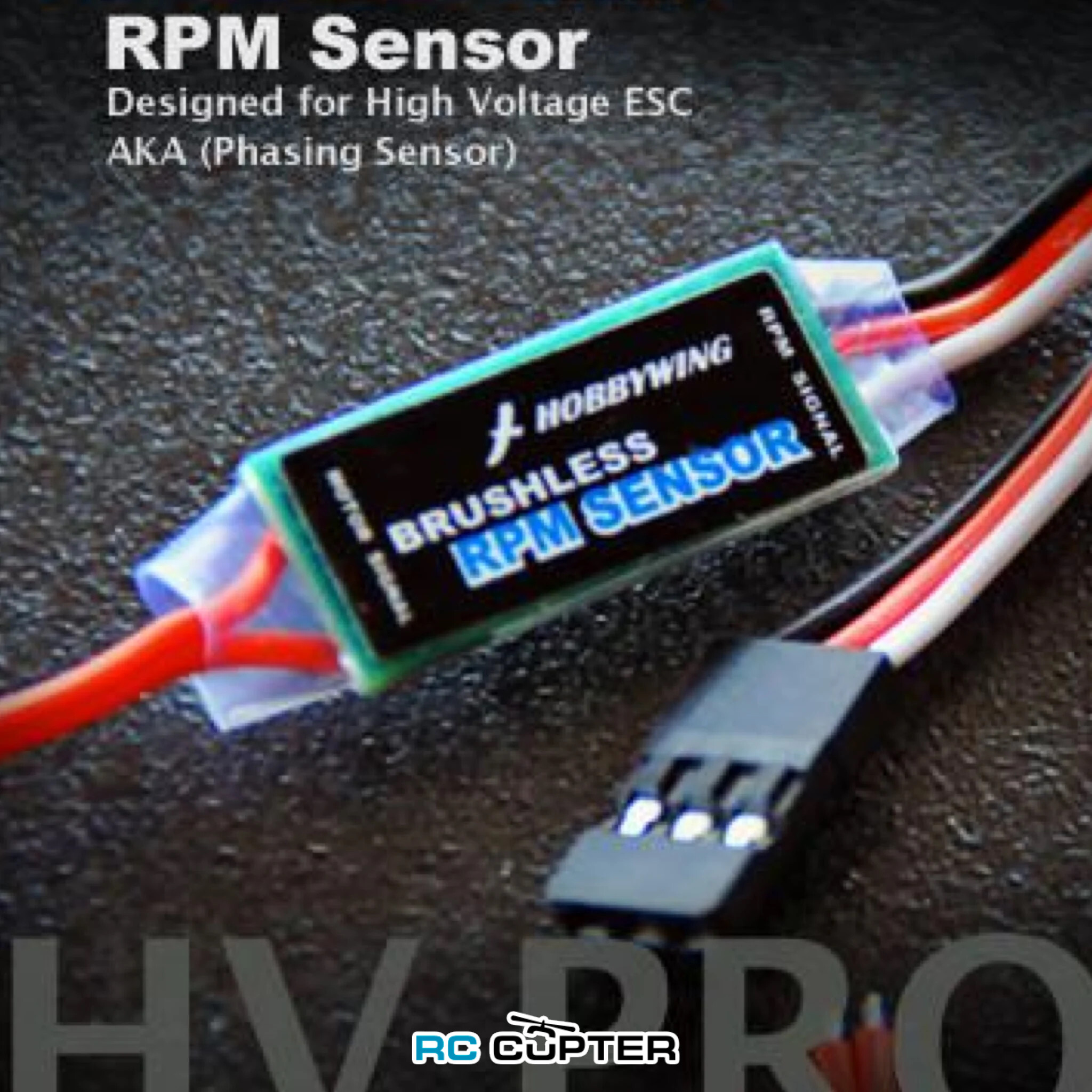

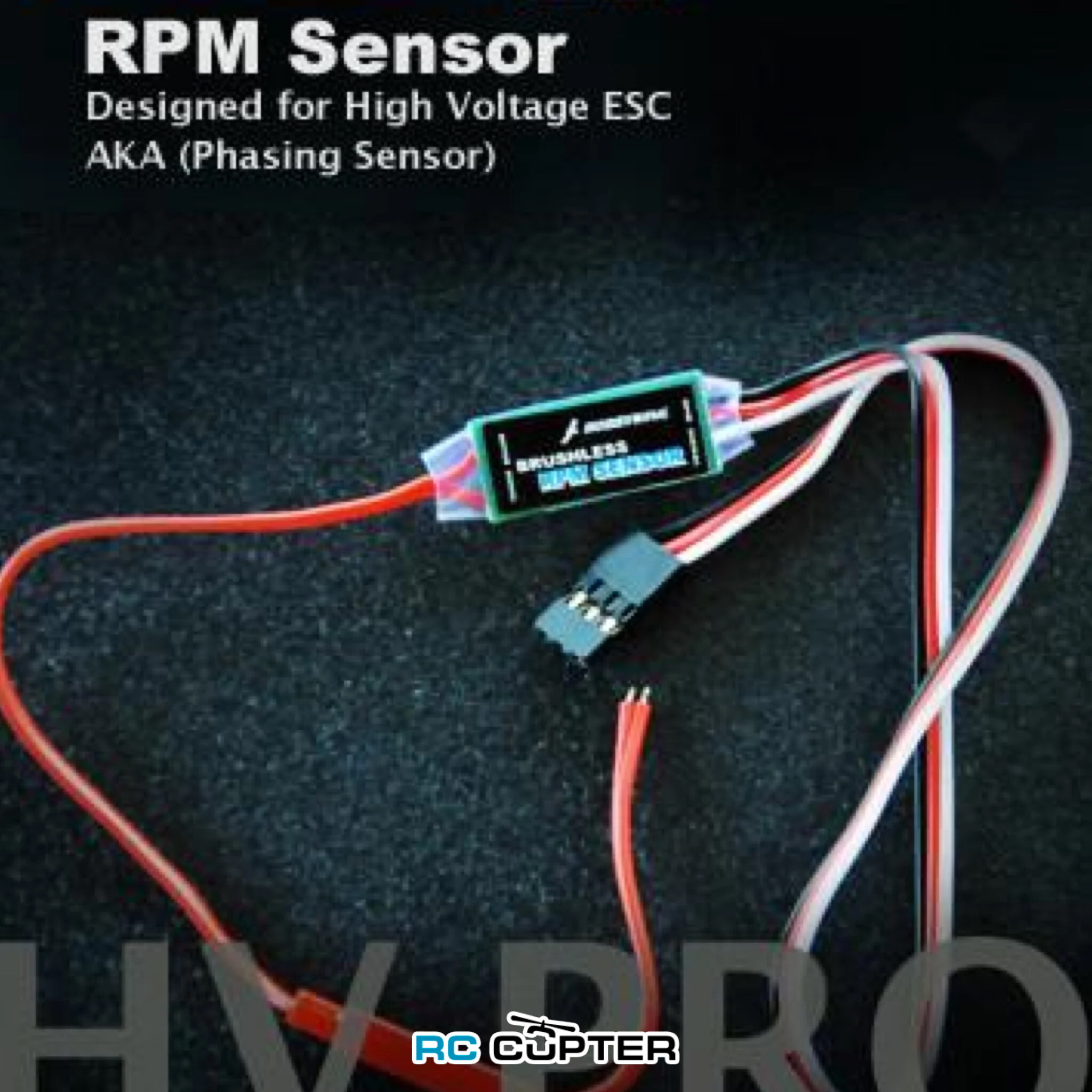

Датчик оборотов Hobbywing RPM Sensor для ESC 2-14S 86060041

Датчик оборотов является дополнительным устройством высоковольтного регулятора скорости.

Он обнаруживает изменения напряжения на проводах бесщеточного двигателя, а затем выдает сигнал RPM. Этот датчик оборотов может работать с некоторыми системами контроля скорости для вертолетов. И одно из типичных применений - это работа в качестве датчика оборотов для системы V-Bar производства Mikado (www.mikado-heli.de).

Технические характеристики

• 1. Размер: 23 мм (д) * 10 мм (ш) * 2 мм (в)
• 2. Вес: 6 г (входные и выходные провода включены)
• 3. Рабочее напряжение: 3.5-8.4 В (1-S Lipo)
• 4. Ток: 1-5 мА
• 5. Диапазон напряжения проводов двигателя: 2-14S Lipo
• 6. Диапазон оборотов (для 2-полюсного бесщеточного мотора): 1 000-300 000 об/мин
• 7. Рабочая температура: от 0-50° С


Как использовать

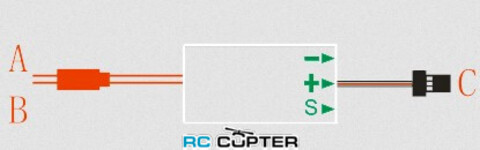

Провод A и провод B подключается к любым 2 проводам бесщеточного двигателя (не нужно обращать внимание на полярность). Вывод C представляет собой три цветных провода с разъемом на конце, черный провод является проводом заземления, красный провод подключен к 3,3 В или 5 В для питания датчика, а белый провод выводит сигнал RPM.

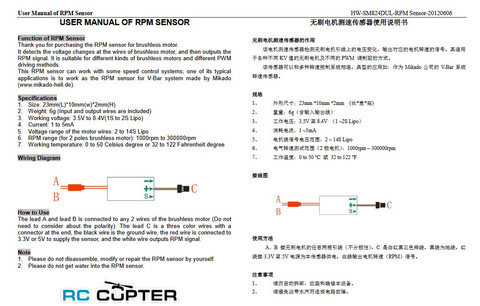

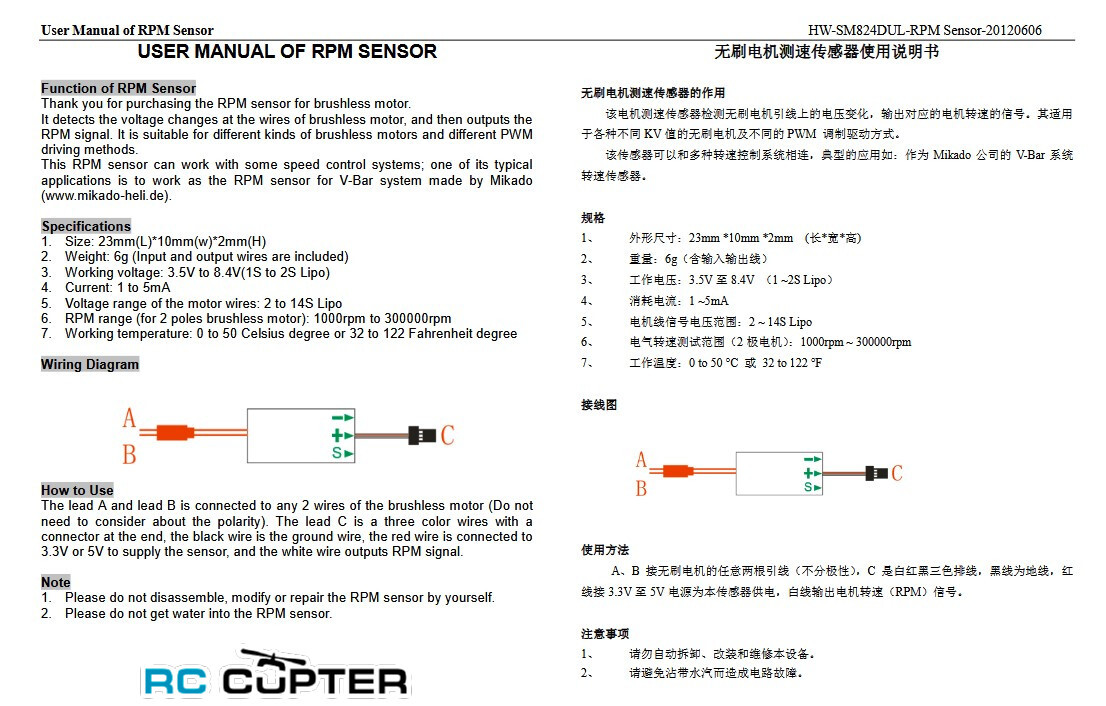

 >>Скачать руководство

Примечание

• 1. Пожалуйста, не разбирайте, не модифицируйте и не ремонтируйте датчик оборотов самостоятельно.
• 2. Не допускайте попадания воды в датчик оборотов.

Комплектация

• Датчик оборотов Hobbywing RPM Sensor для ESC 2-14S 86060041 - 1 шт
